维修案例

迈腾轿车左前电动座椅高度调节功能失效

【故障现象】

一辆2009年款迈腾1.8TSI轿车，车主反映按压座椅高度后部调节开关，座椅无动作，而其他位置的调整功能则正常。

【故障诊断与排除】

1）使用VAS5052读取故障码，显示故障码“02330后排座椅高度调整马达（电动机）电路电气故障”，如图5-128所示。

2）由于其他位置的调整功能正常，表明电路供电系统正常。按压座椅后部高度调节开关的瞬间，清晰地听到电动机瞬间动作的声音，但座椅不动作，由此可说明开关有信号传输到电动机，且线路和供电是正常的，初步判断为调节电动机故障。

3）拆下座椅，找到座椅后部调节电动机，拆下电动机，给电动机单独供电，电动机能正常运转，说明故障在与电动机相连的蜗轮蜗杆部分。

4）拆下蜗轮蜗杆部分，发现塑料蜗轮齿已经损坏，如图5-129所示。

5）更换后排座椅高度调整电动机总成，然后进行检查，故障排除。

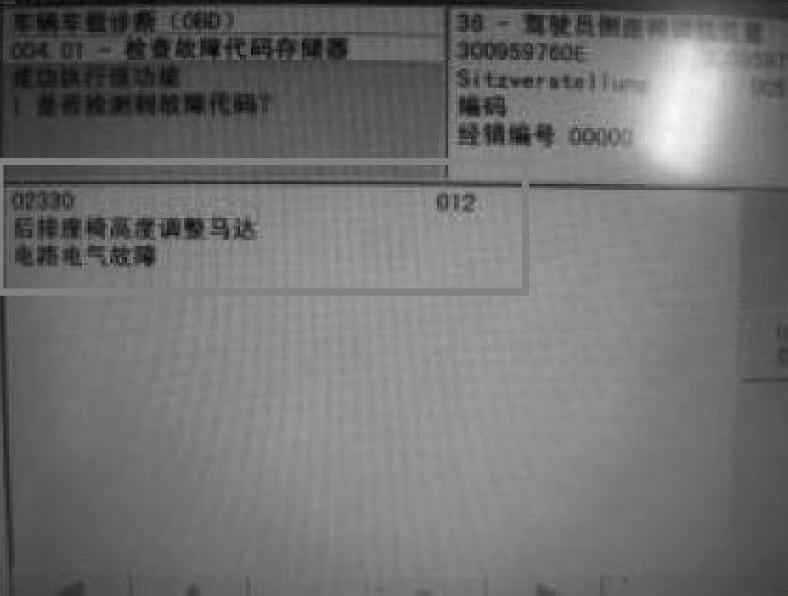

图5-128 故障码显示

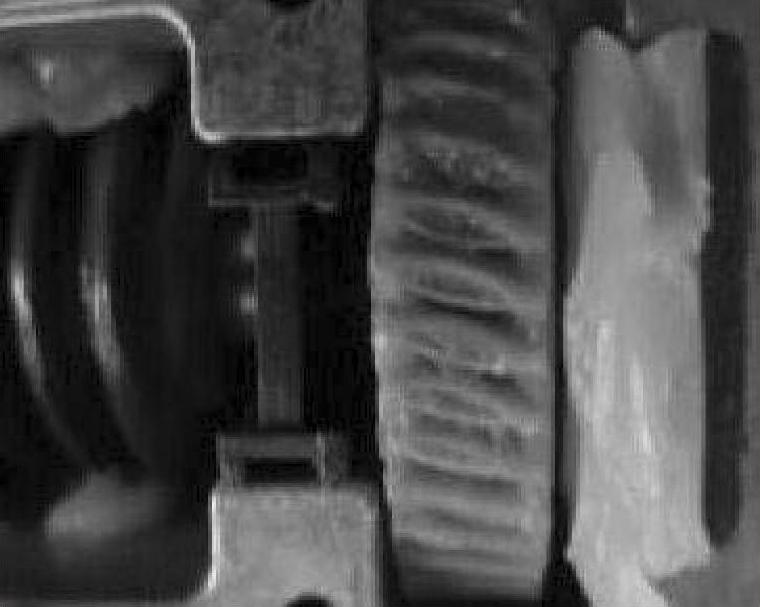

图5-129 塑料蜗轮齿损坏
