一、电喇叭的特点

1）电喇叭按音量可分为单音喇叭、双音喇叭、三音喇叭三种，一般由两个组成；按形状可分为盆形喇叭（图5-134）和蜗牛形喇叭（图5-135）。

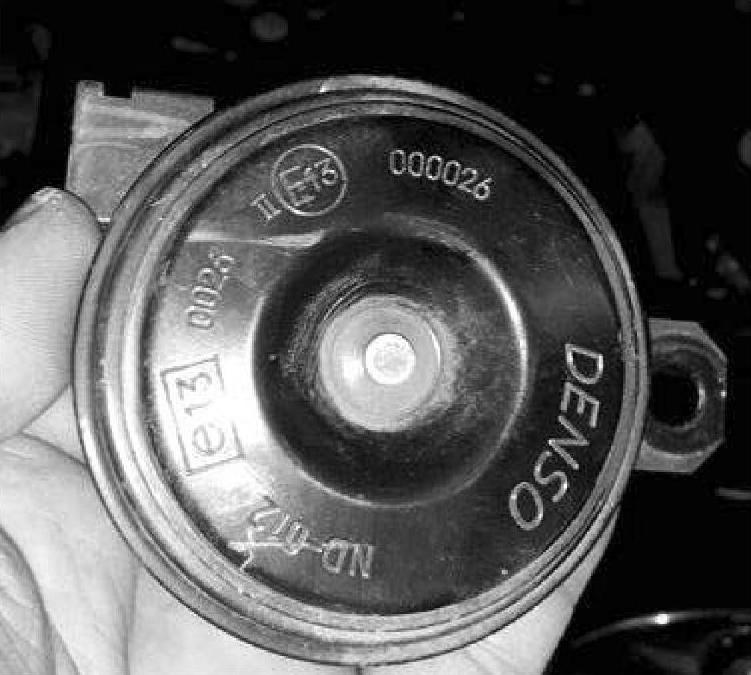

图5-134 盆形喇叭

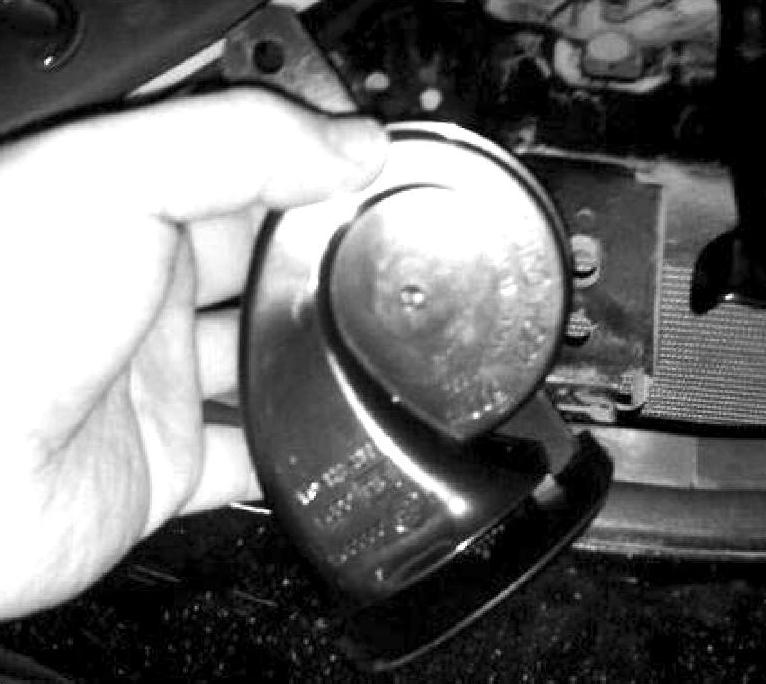

图5-135 蜗牛形喇叭

2）双音喇叭由两个声音频率不同的喇叭组成，可分为高音喇叭和低音喇叭。

3）电喇叭的膜片厚度也不相同，一般低音喇叭膜片较软，喇叭口较长；高音喇叭膜片较硬，喇叭口较短。

二、电喇叭的结构

以盆形喇叭为例，电喇叭主要由衔铁、线圈、触点、衔铁、膜片等组成，如图5-136所示。

三、电喇叭的型号

电喇叭的型号表示方法如下：

1）电喇叭的产品代号为DL。

2）电压等级代号用1代表12V，2代表24V，6代表6V。

3）结构代号用1代表长筒形，2代表盆形，3代表蜗牛形。

4）设计序号用字母表示。

5）用“H”表示高音，“L”表示低音，如图5-137所示。

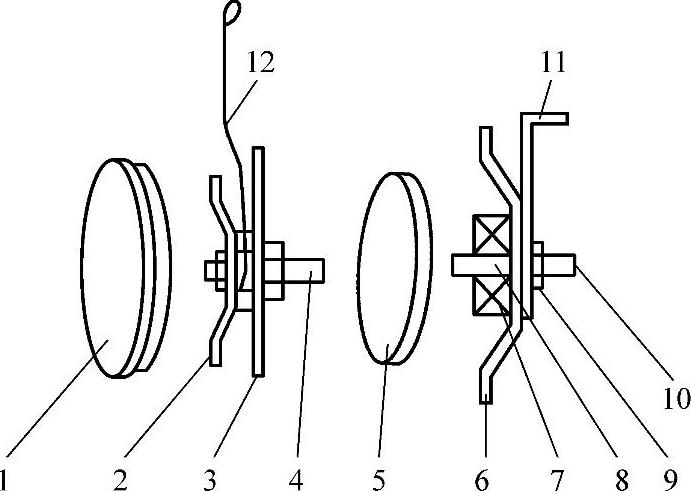

图5-136 电喇叭的结构

1—罩盖 2—共鸣板 3—绝缘膜片 4—上衔铁 5—绝缘垫圈 6—喇叭体 7—线圈 8—下衔铁 9—锁紧螺母 10—调节螺钉 11—托架 12—导线

图5-137 电喇叭的型号
