GPIO模块配置

引脚功能设置、输入限定及外部中断源选择都由GPIO配置控制寄存器确定。另外，还可以安排引脚将器件从HALT与STANDBY低功耗模式唤醒，以及使能或禁止内部上拉电阻。表2-12列出了GPIO配置寄存器。

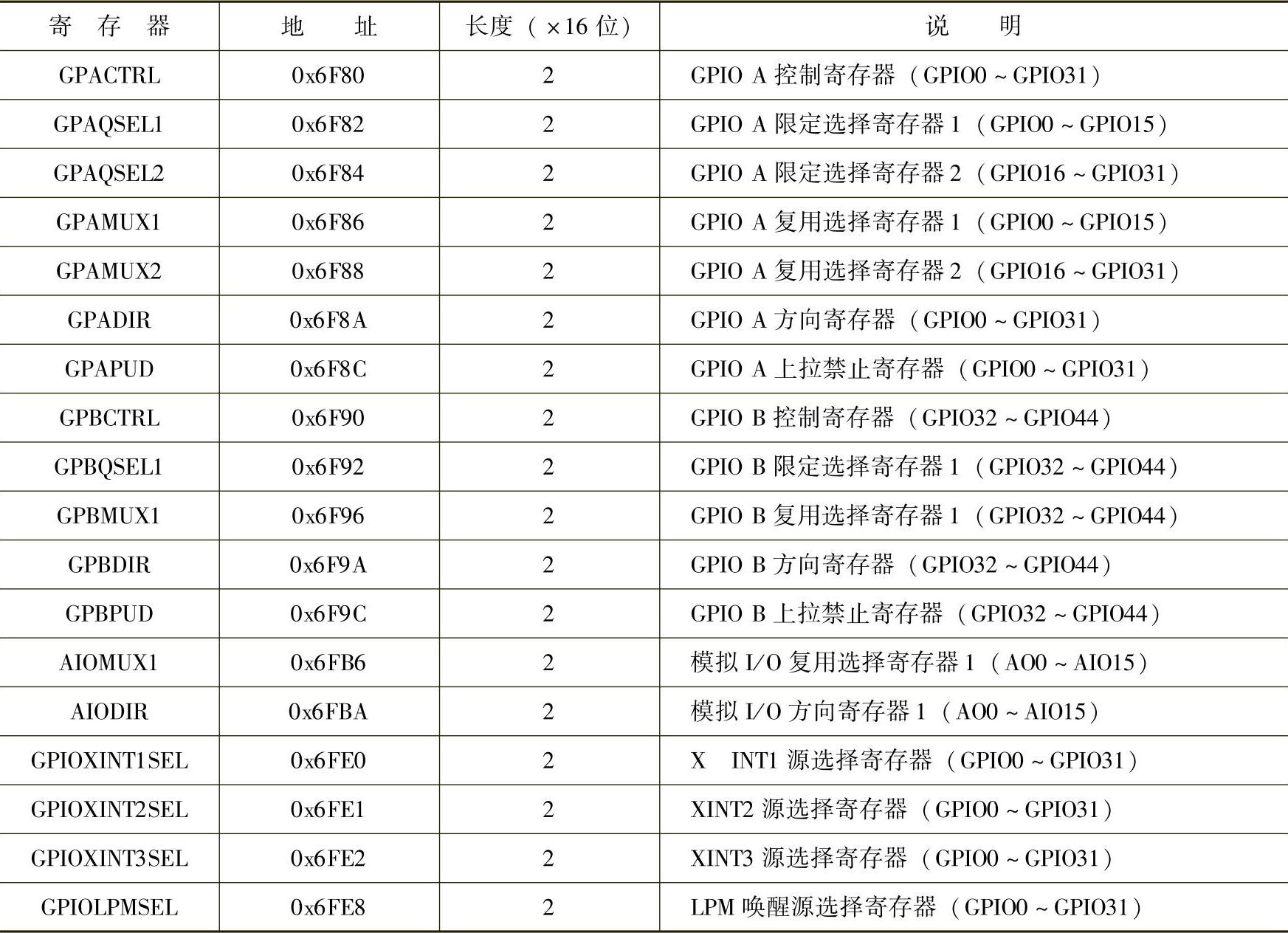

表2-12 GPIO配置寄存器

注：表中的寄存器都受EALLOW保护。

I/O复用选择（MUX）寄存器也称为多路选择寄存器，用来选择I/O端口作为基本片内外设功能或通用I/O功能。方向寄存器（GPxDIR）用来选择通用I/O的数据方向，相应位设为1选择输出方式，设为0选择输入方式。输入限定选择寄存器选择输入尖脉冲滤波功能。

如果配置为通用I/O端口模式，则寄存器GPxSET可以设置各个I/O信号（置1），寄存器GPxCLEAR可以清除各个I/O信号（清零），寄存器GPxTOGGLE可以翻转各个I/O信号，数据寄存器GPxDAT可以读写各个I/O信号。表2-13是通用I/O端口数据寄存器列表。

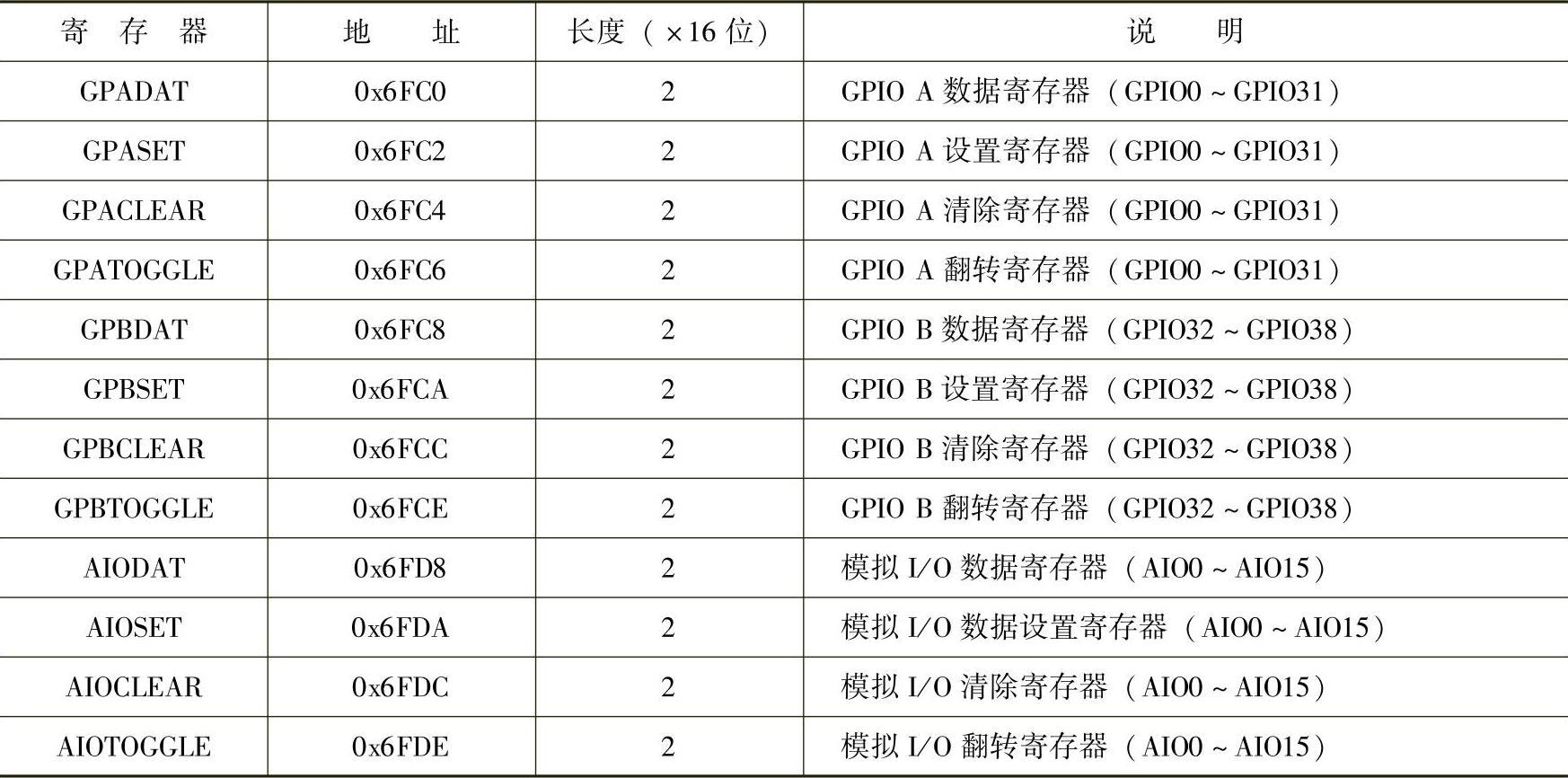

表2-13 GPIO数据寄存器
