外设寄存器空间

1.外设寄存器空间

DSP控制器片内外设的功能是通过片内外设寄存器实现的。这些外设寄存器被安排在3个数据存储器地址空间,分别如下:

1)外设帧0(Peripheral Frame 0,PF0)。这些外设寄存器直接映射到CPU存储器总线,见表2-18,支持16位和32位访问。

2)外设帧1(PF1)。这些外设寄存器映射到32位外设总线,见表2-19,支持16位和32位访问,所有32位操作对齐到偶数地址边界。

3)外设帧2(PF2)。这些外设寄存器映射到16位外设总线,见表2-20,只允许16位访问,32位操作被忽略。

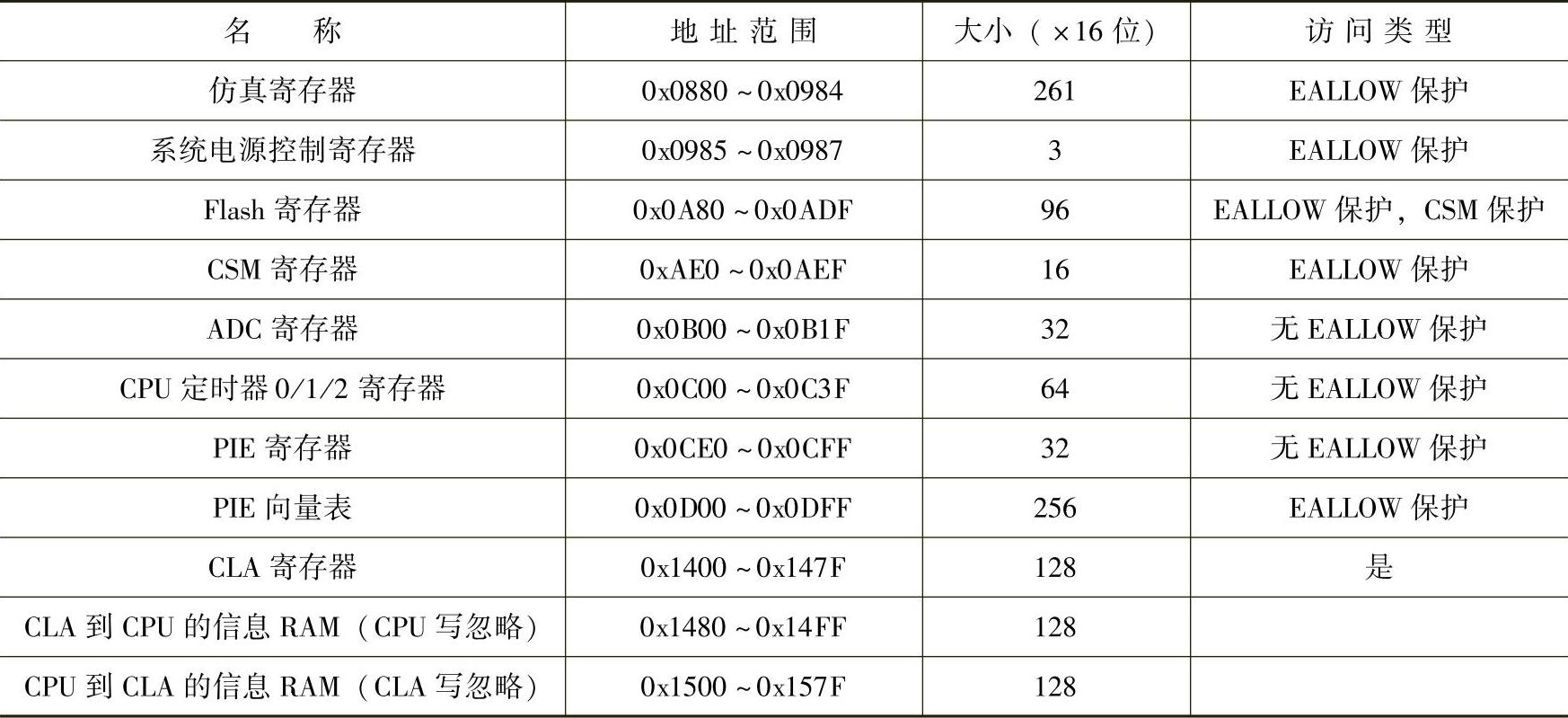

2-18 外设帧0寄存器

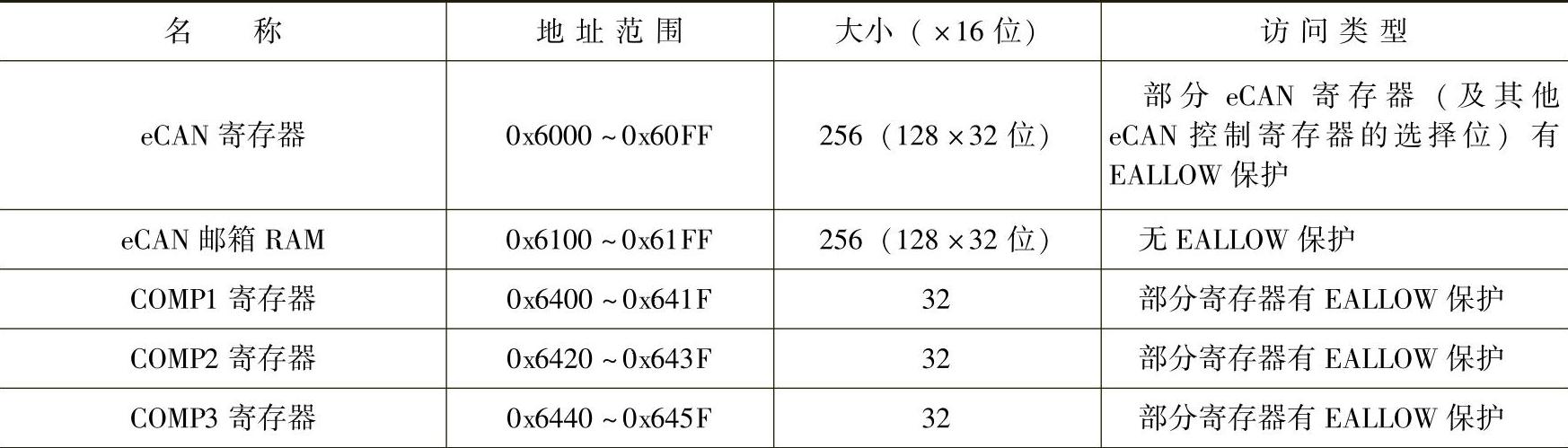

2-19 外设帧1寄存器

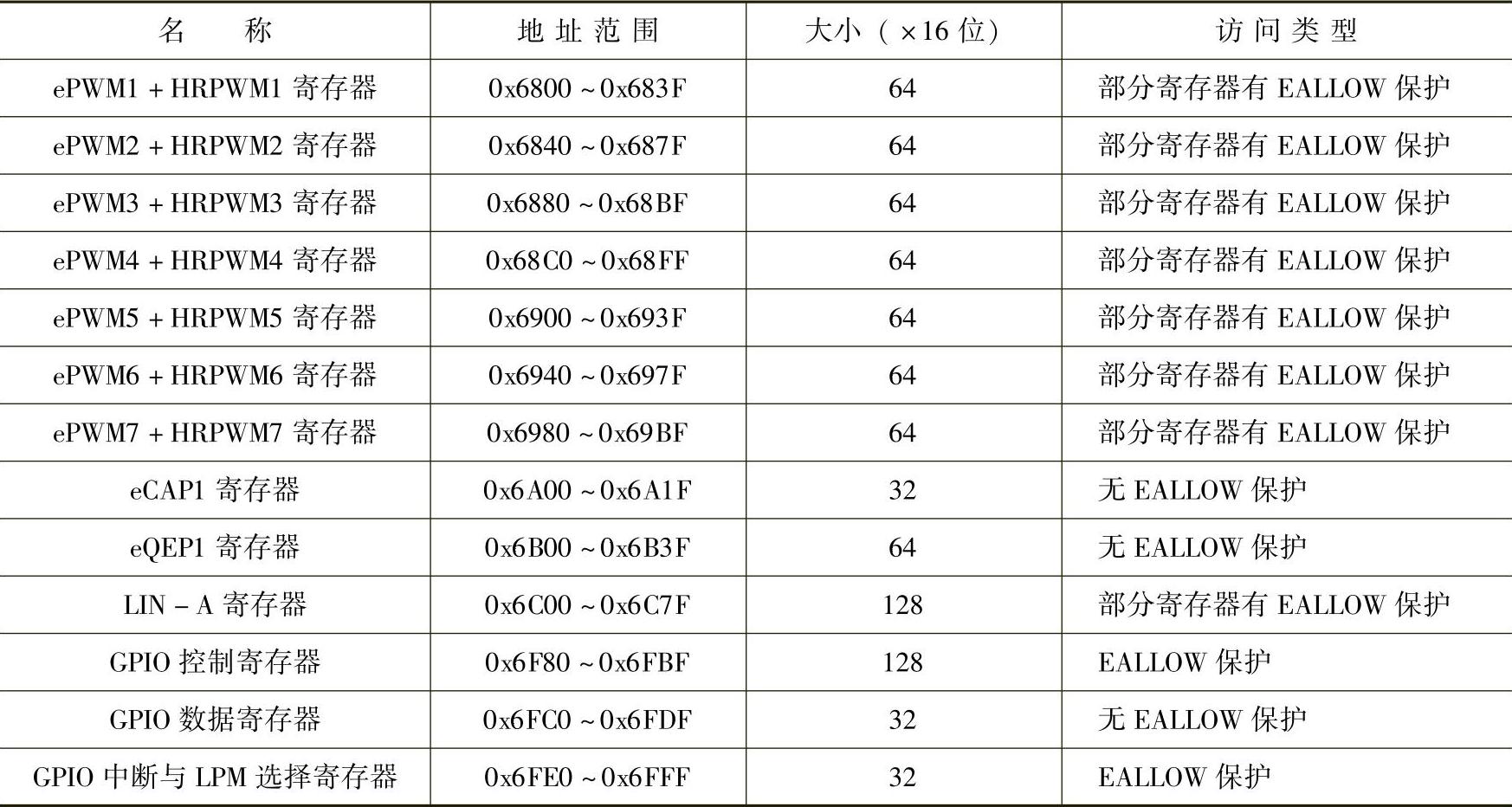

(续)

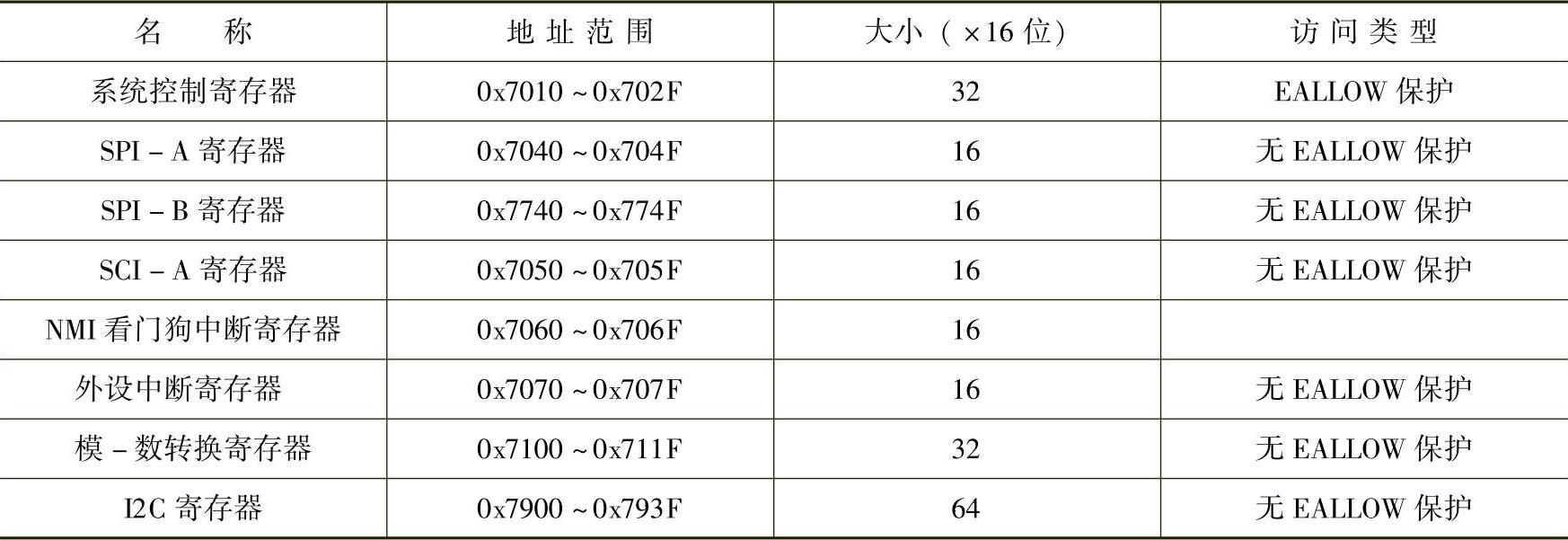

2-20 外设帧2寄存器
