5.5  转换结束与中断运行

正如有16个独立的SOCx配置设置一样，也有16个EOCx（End of Conversion，转换结束）脉冲。在顺序采样模式中，EOCx直接与SOCx相关联。在同时采样模式中，偶数和紧跟着的奇数EOCx对与偶数和紧跟的奇数SOCx对相关联。根据ADCCTL1.INTPULSEPOS位的设置情况，EOCx脉冲将在转换的开始或者结束时产生。

ADC包含9个可以设立标志和/或传递到PIE的中断。这些中断的每一个都可以配置来接收任何有效的EOCx信号作为中断源。配置EOCx的中断源是通过INTSELxNy寄存器操作的。并且，ADCINT1和ADCINT2信号能够配置产生SOCx触发源。这有利于连续转换。

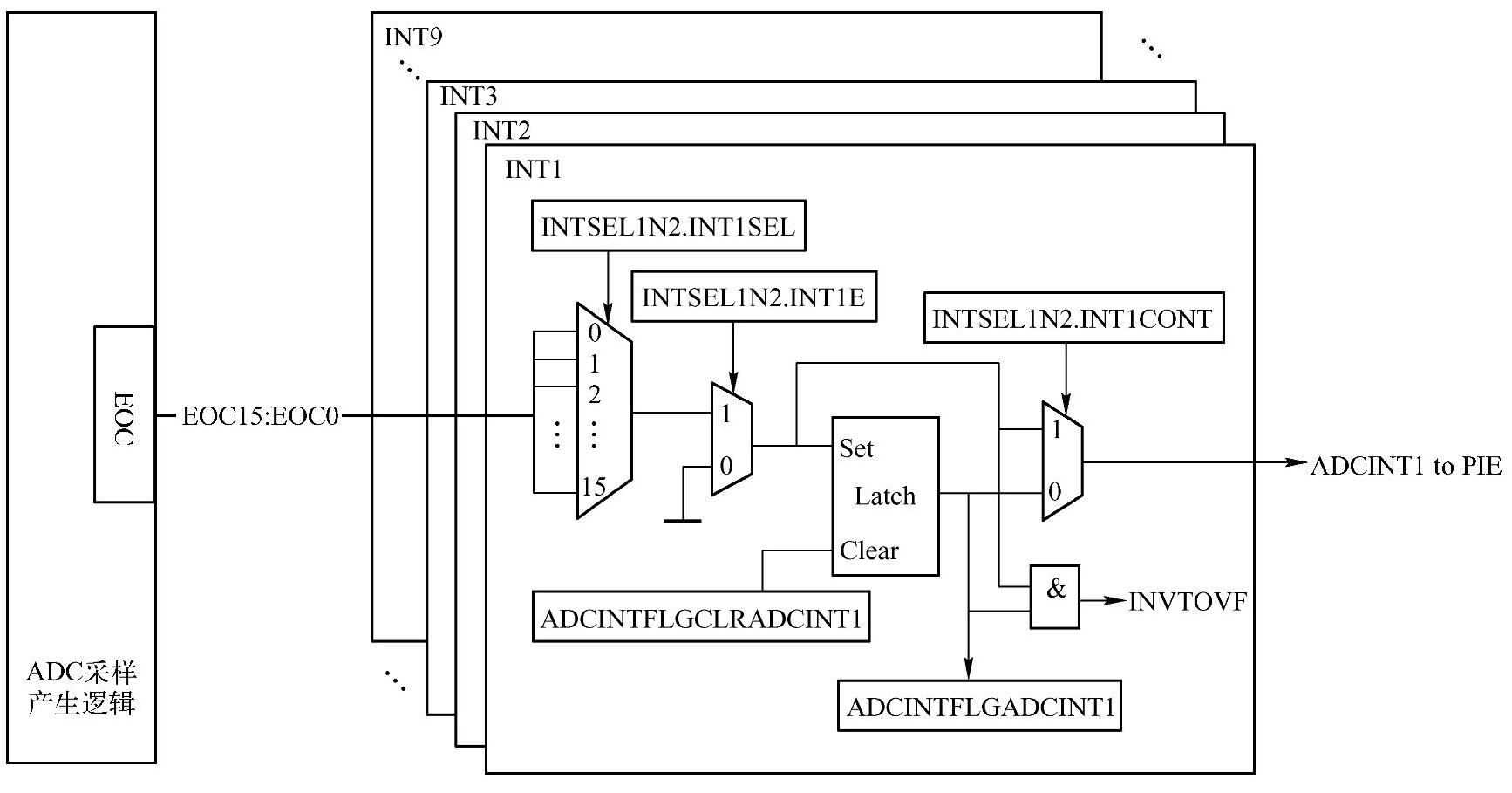

图5-7给出了ADC中断结构框图。

图5-7 ADC中断结构框图
