连续捕获与单发捕获控制

连续捕获与单发捕获模式的框图如图8-4所示。连续捕获与单发捕获控制的工作方式叙述如下。

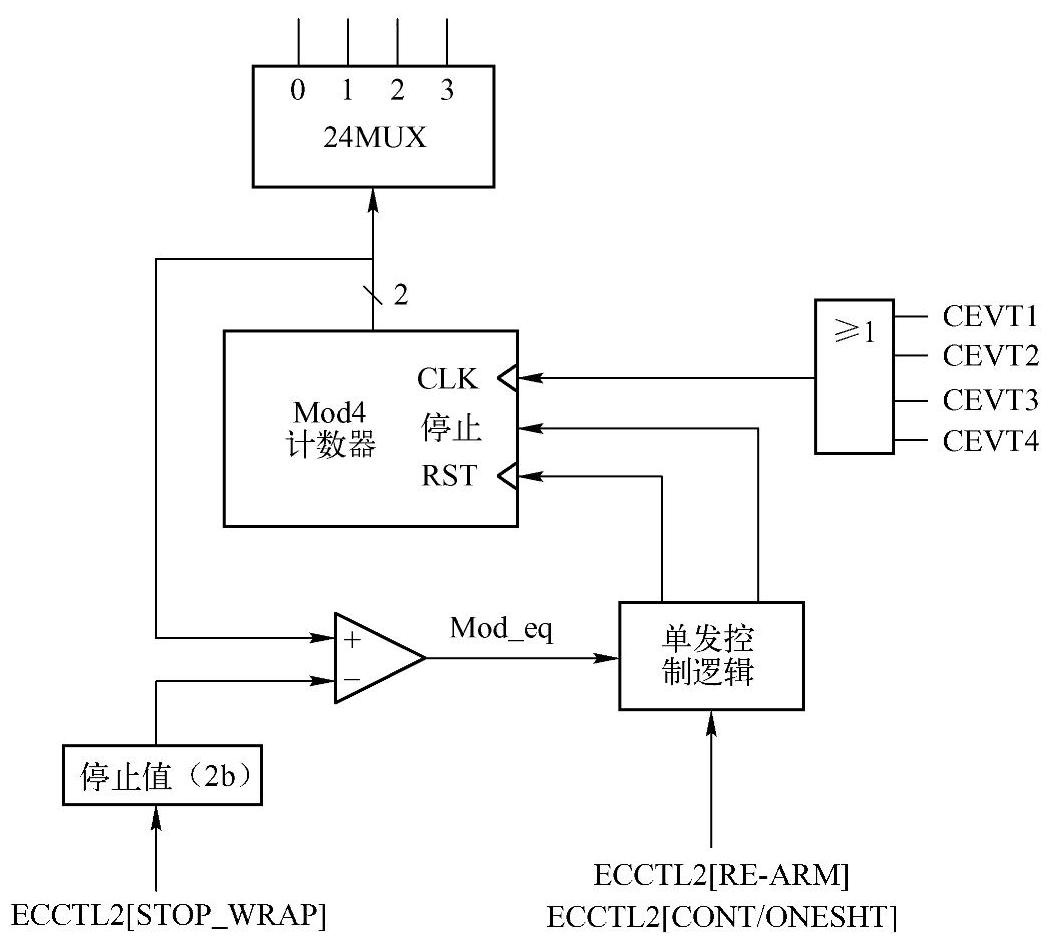

图8-4 连续捕获与单发捕获模式框图

通过边沿限定器的事件，使Mod4计数器增计数（CEVT1～CEVT4）。Mod4计数器连续计数（0→1→2→3→0）一直循环直到停止。

一个2位的停止计数器用于比较Mod4计数器的输出，相等时Mod4计数器将停止，限制进一步的装载捕获寄存器（CAP1～CAP4）。这种情况常常发生在单发捕获模式的运行中。

连续捕获与单发捕获模式控制Mod4计数器的开始、停止和复位，这些动作通过一个单发捕获模式起作用，能够触发得到比较器的停止值或软件控制重新捕获新值。

在Mod4计数器和捕获寄存器（CAP1～CAP4）冻结前，eCAP模块等待1～4个（由需要的捕获值个数确定）事件捕获。

若CAPLDEN位置位，将重新准备eCAP模块下一个序列的捕获，将清零Mod4计数器和重新使能写入捕获寄存器（CAP1～CAP4）。

在连续模式下，Mod4计数器连续计数（0→1→2→3→0，不用单发模式），捕获值连续循环地写入捕获寄存器（CA1～CAP4）。
