串行通信接口可编程数据格式

串行通信接口SCI接收和发送数据都是非归零（NRZ）格式。这种数据格式包括以下部分：

●一个起始位（Start）。

●1～8位数据（Data）。

●一个奇偶校验位或者无奇偶校验位（Parity）。

●一个或者两个停止位（Stop）。

●一个额外的位用于区别数据和地址（只用于地址位模式）。

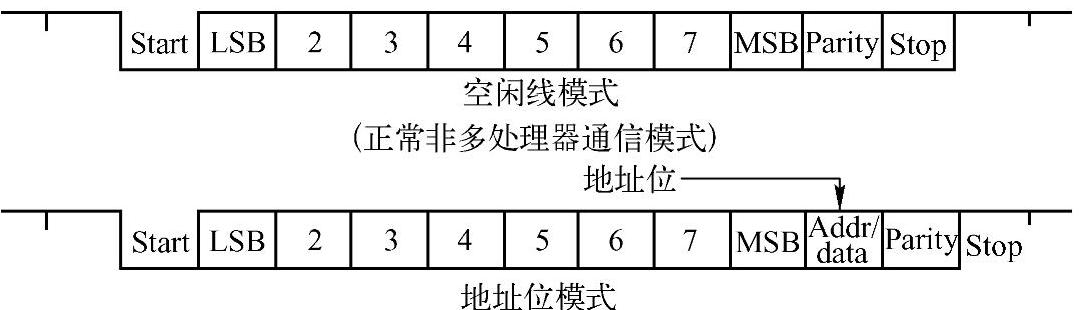

数据的基本单位为字符，它的长度是1～8位。数据的每个字符包括一个起始位、一个或者两个停止位、一个可选的奇偶校验位和一个地址位。数据的一个字符和它的格式信息组成一个帧，如图10-3所示。图中，数据最低位为LSB，最高位为MSB。

图10-3 SCI的数据帧格式
