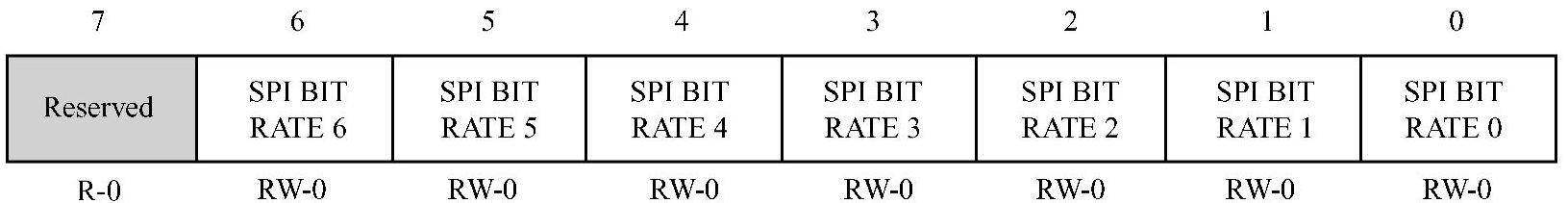

SPI波特率寄存器SPIBRR

波特率寄存器SPIBRR（SPI Baud Rate Register）包含用于波特率计算的各位。

位7，保留位。

位6～0，SPI BIT RATE6～SPI BIT RATE0：SPI波特率设置位。如果SPI是网络的主设备，则这些位决定了传输速率，有125种传输速率。每个SPI周期只移位一个数据位。如果SPI是网络的从设备，该模块从SPICLK引脚接收来自网络主设备的时钟。主设备输入的时钟频率不应超过从设备SPI的SPICLK信号的1/4。

在主模式下，SPI时钟由SPI模块产生并在引脚SPICLK输出。

SPI波特率取决于低速外设时钟LSPCLK和寄存器SPIBRR的值。计算公式如下。

1）对于SPIBRR=3～127，SPI波特率=LSPCLK/（SPIBRR+1）。

2）对于SPIBRR=0～2，SPI波特率=LSPCLK/4。
