SPI FIFO接收寄存器SPIFFRX

10.SPI FIFO接收寄存器 SPIFFRX

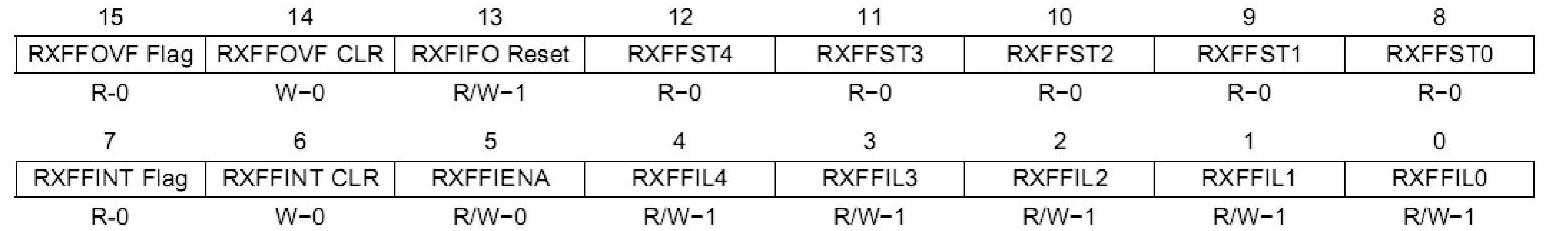

该寄存器的格式如下。

位15，RXFFOVF FLAG：复位值为0，该位为只读位。

●0：FIFO接收没有溢出。

●1：FIFO接收溢出，FIFO接收的字多于4个，且最先接收的第一个字已经丢失。

位14，RXFFOVF CLR：复位值为0。

●0：写入0时，对RXFFOVF标志位无效，读出值为0。

●1：写入1时，清除RXFFOVF标志。

位13，RXFIFO RESET：复位值为1。

●0：写入0复位FIFO指针到0并保持在复位状态。

●1：重新使能FIFO发送操作。

位12～8RXFFST4～RXFFSTO：复位值为00000。

●00000：FIFO接收为空。

●00001：FIFO接收内有1个字。

●00010：FIFO接收内有2个字。

●00011：FIFO接收内有3个字。

●00100：FIFO接收内有4个字。

位7，RXFFINT FLAG：复位值为0，该位为只读位。

●0：未发生RXFIFO中断。

●1：发生了RXFIFO中断。

位6，RXFFINT CLR：复位值为0。

●0：写入0时，对RXFFINT标志位无效，读出值为0。

●1：写入1时，清除RXFFINT标志。

位5，RXFFIENA：复位值为0。

●0：禁止基于RXFFIVL匹配（小于或等于）的RX FIFO中断。

●1：使能基于RXFFIVL匹配（小于或等于）的RX FIFO中断。

位4～0，RXFFIL4～RXFFIL0：复位值为11111，FIFO接收中断触发档位域。

当FIFO状态位域（RXFFST4～0）与FIFO优先级位域（RXFFIL4～0）匹配（大于或等于）时，将产生FIFO接收中断。复位后的默认值为11111，这样可以避免由于复位后FIFO接收在大多数时间内为空而产生频繁的中断的情况。
