Q7轿车3.6LBHK发动机凸轮轴正时链条拆卸

二、Q7轿车3.6L BHK发动机凸轮轴正时链条拆卸

1）拆下进气管。

2）拆卸气缸盖罩。

3）拆卸正时链条上部盖罩。

4）沿发动机转动方向转动曲轴减振轮，使曲轴位于上止点位置。减振轮的标记要对准密封法兰上的标记，参见图1-3。凸轮轴导板T10068A必须能插入两个轴槽内，参见图1-4。

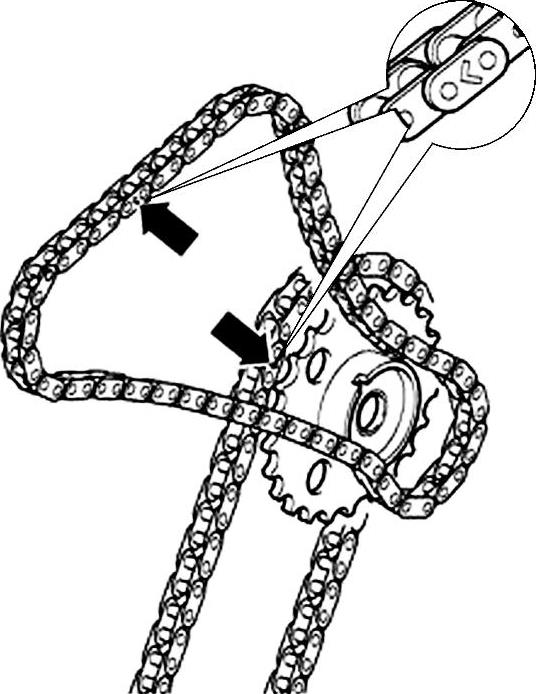

图1-2 标出正时链条转动方向

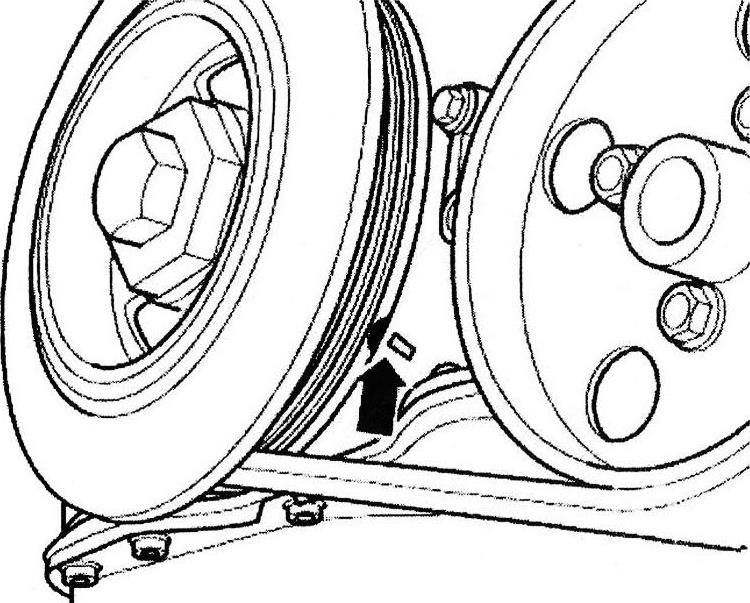

图1-3 减振轮的标记对准密封法兰上的标记

5）如果操作时发现凸轮轴导板T10068A不能插入轴槽，则将曲轴沿发动机转动方向旋转一周。

6）拆卸正时链条张紧器，正时链条张紧器的安装位置见图1-5。

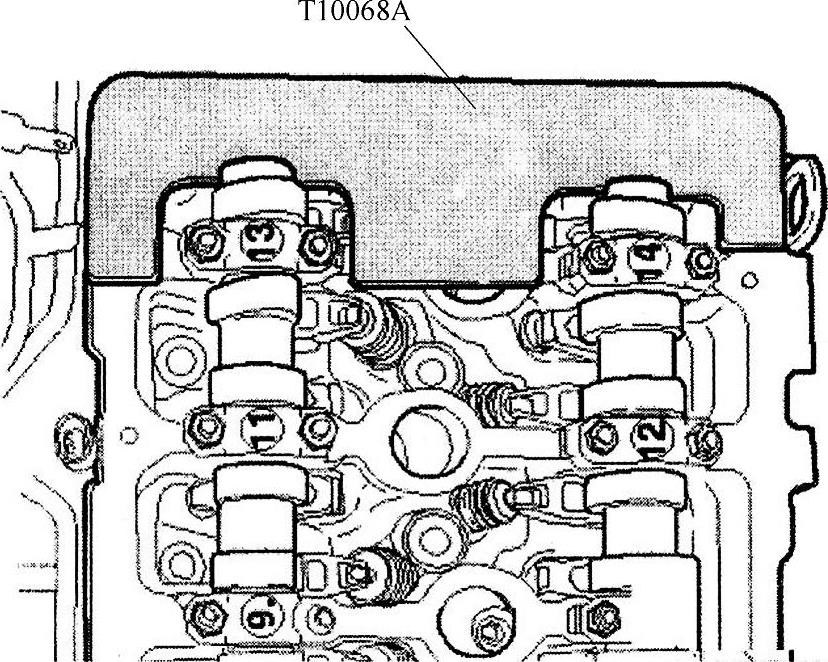

图1-4 凸轮轴导板插入轴槽

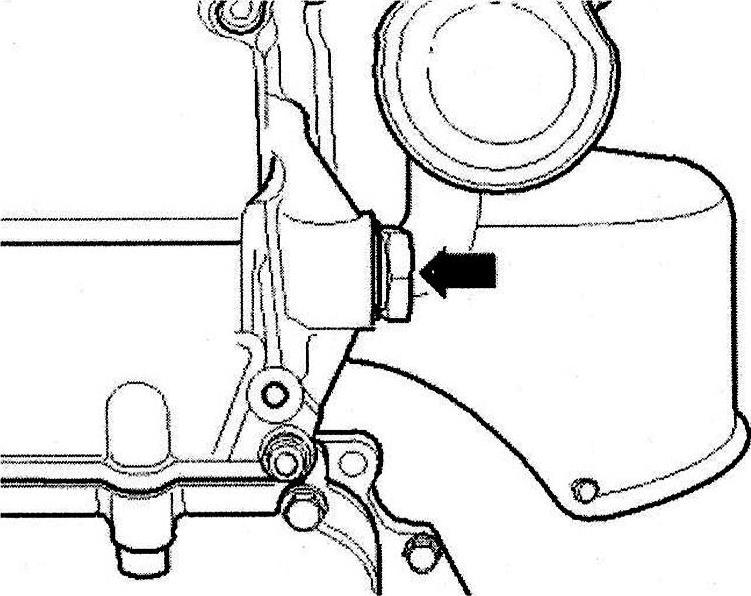

图1-5 正时链条张紧器安装位置识别

7）旋出滑轨螺栓（图1-6）。

8）取下凸轮轴导板T10068A。注意，当松开或紧固凸轮轴调整装置螺栓时，不要安装凸轮轴导板T10068A。

9）用扳手固定住排气凸轮轴六角部位，旋出排气凸轮轴调整装置的螺栓，如图1-7所示。

10）拆卸排气凸轮轴调整装置。

11）用扳手固定住进气凸轮轴六角部位，旋出进气凸轮轴调整装置的螺栓，如图1-8所示。

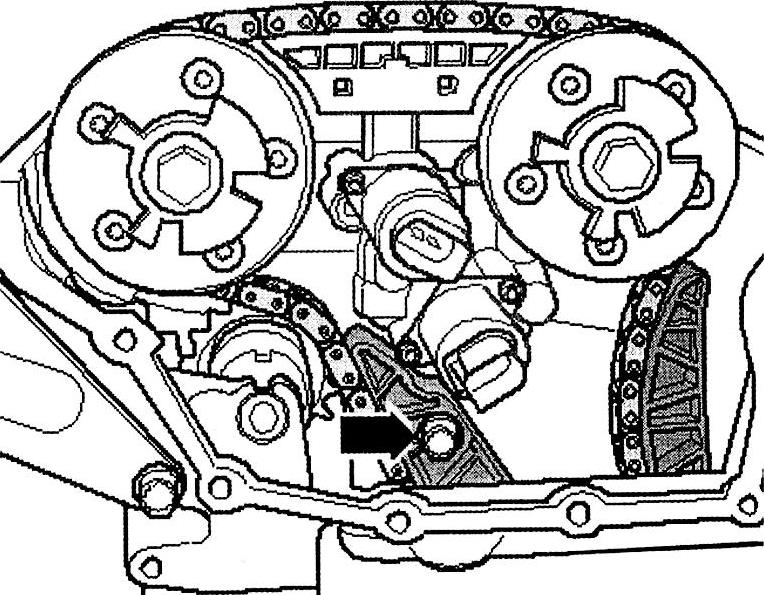

图1-6 滑轨螺栓

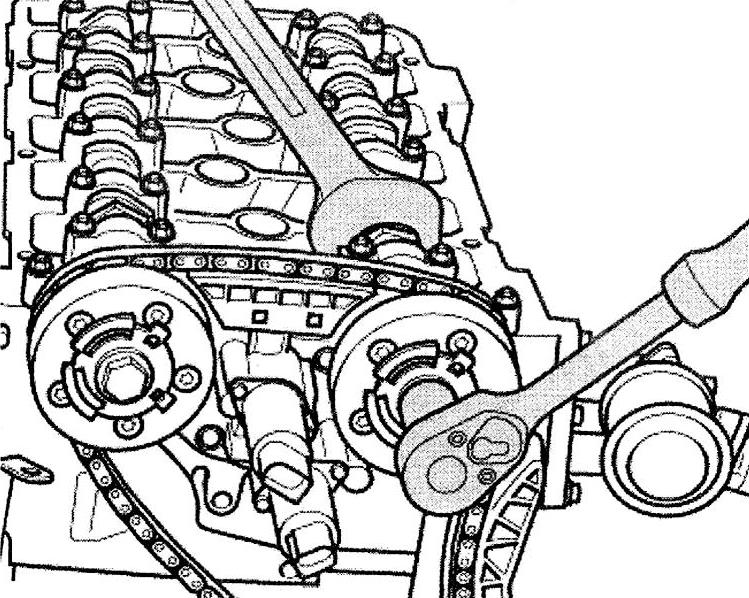

图1-7 固定排气凸轮轴并旋出排气凸轮轴调整装置的螺栓

12）拆卸进气凸轮轴调整装置。

13）把凸轮轴正时链放置在滑轨上方。
