X5轿车N52B30发动机正时链条校准步骤

1.X5轿车N52B30发动机正时链条部件识别

X5轿车N52 B30发动机正时链条部件识别见图3-4。

(https://www.daowen.com)

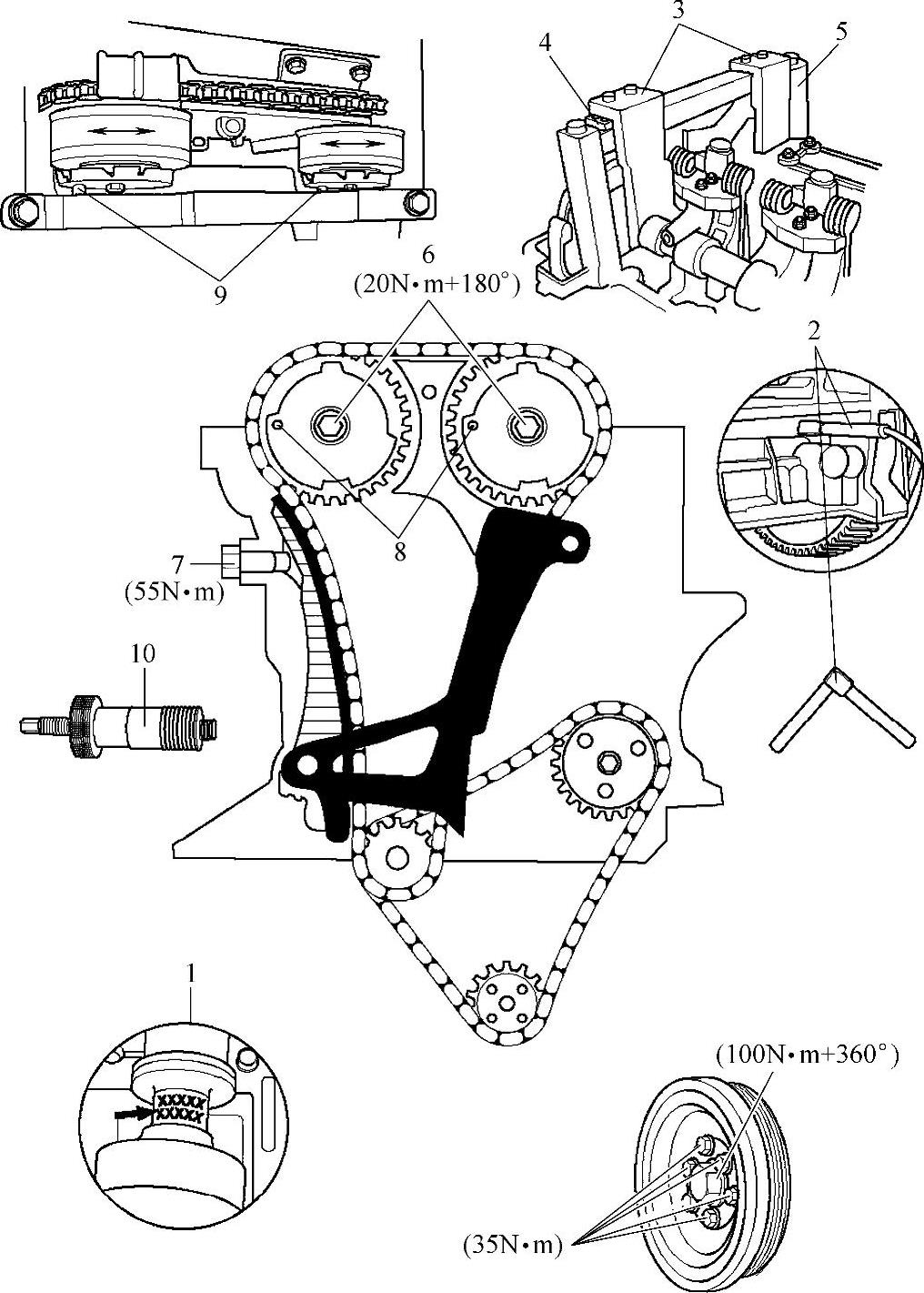

图3-4 X5轿车N52 B30发动机正时链条部件识别

2.X5轿车N52B30发动机校准操作步骤

X5轿车N52 B30发动机校准操作步骤见表3-5。

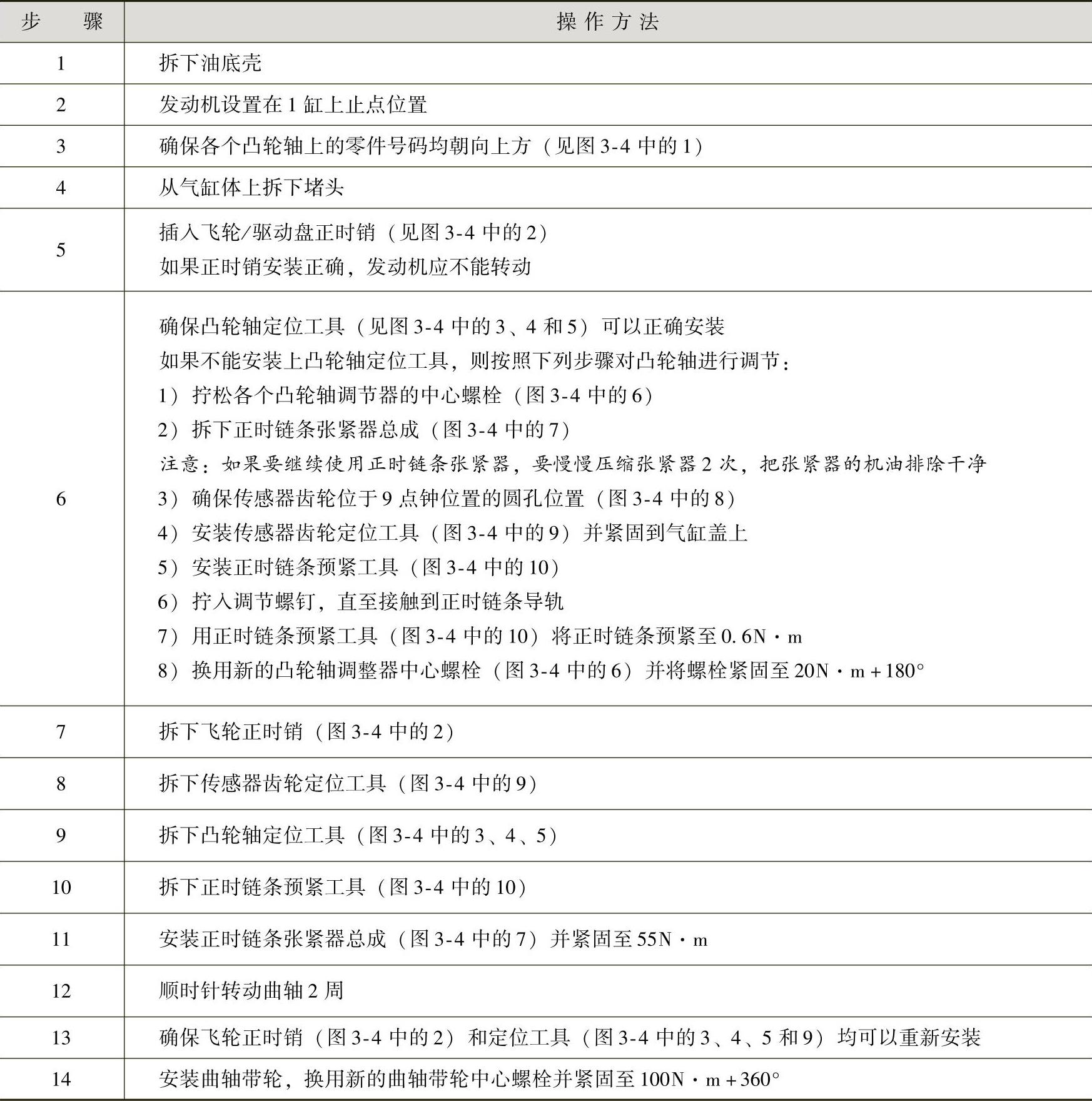

表3-5 X5轿车N52B30发动机正时链条校准步骤
