X3轿车2.0LN46B20发动机正时链条校准步骤

2025年09月26日
版权
三、X3轿车2.0L N46 B20发动机正时链条校准步骤

1.X3轿车2.0LN46B20发动机正时链条部件识别

2.X3轿车2.0LN46B20发动机正时校准步骤

X3轿车2.0L N46 B20发动机正时校准步骤见表3-7。

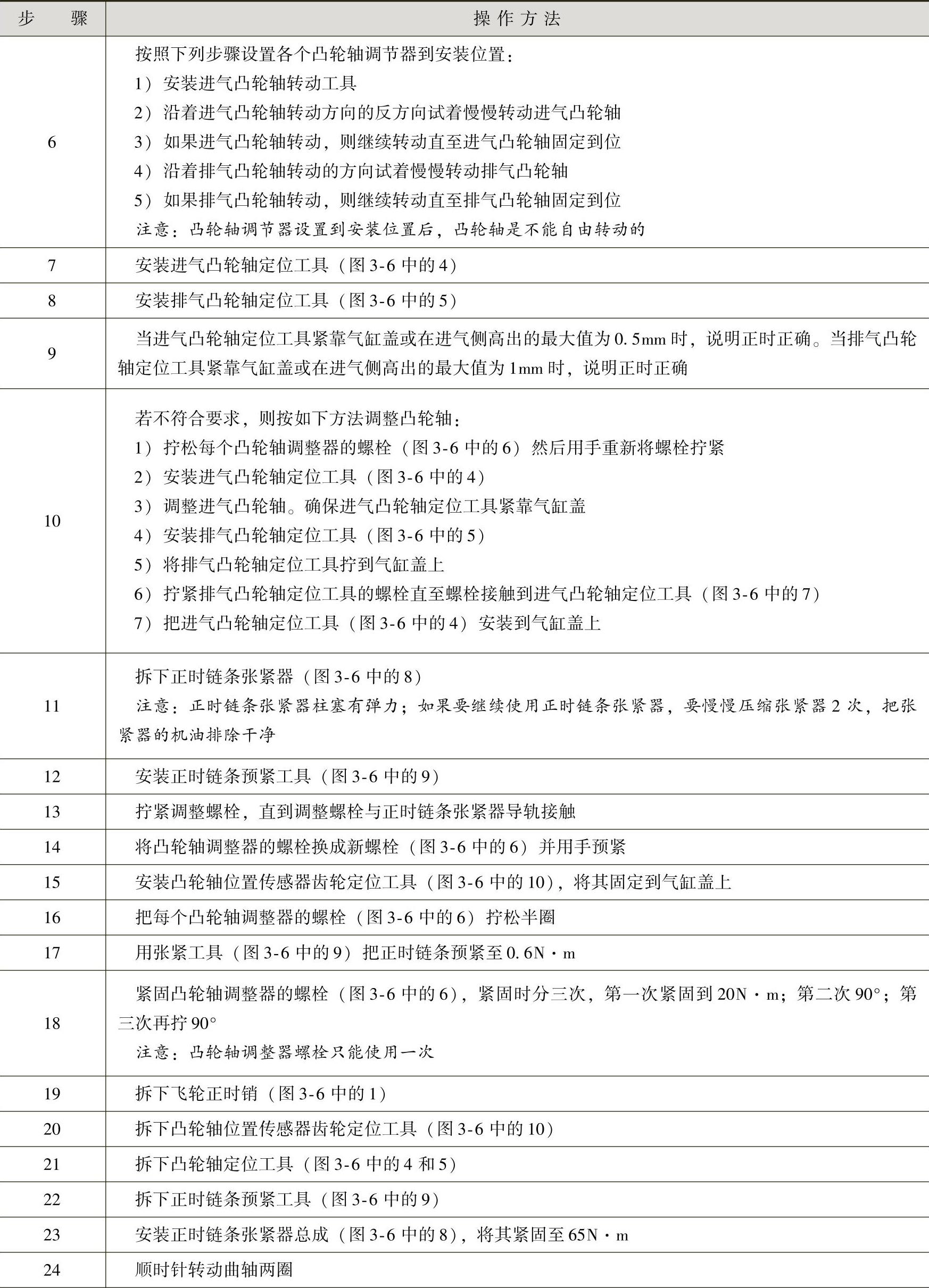

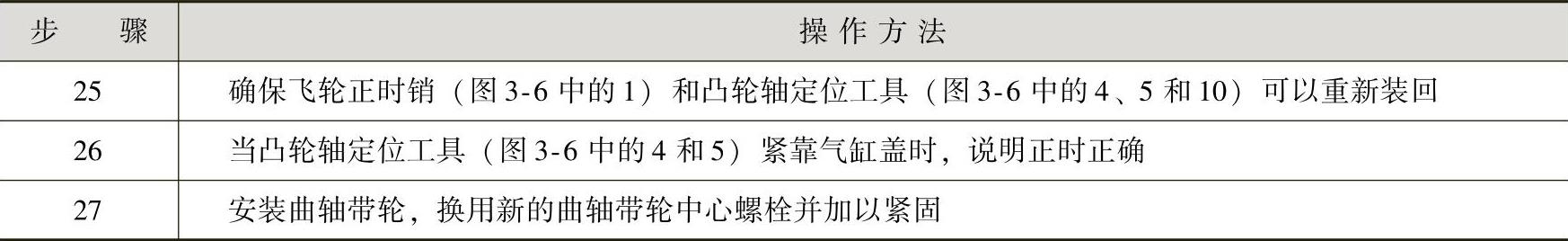

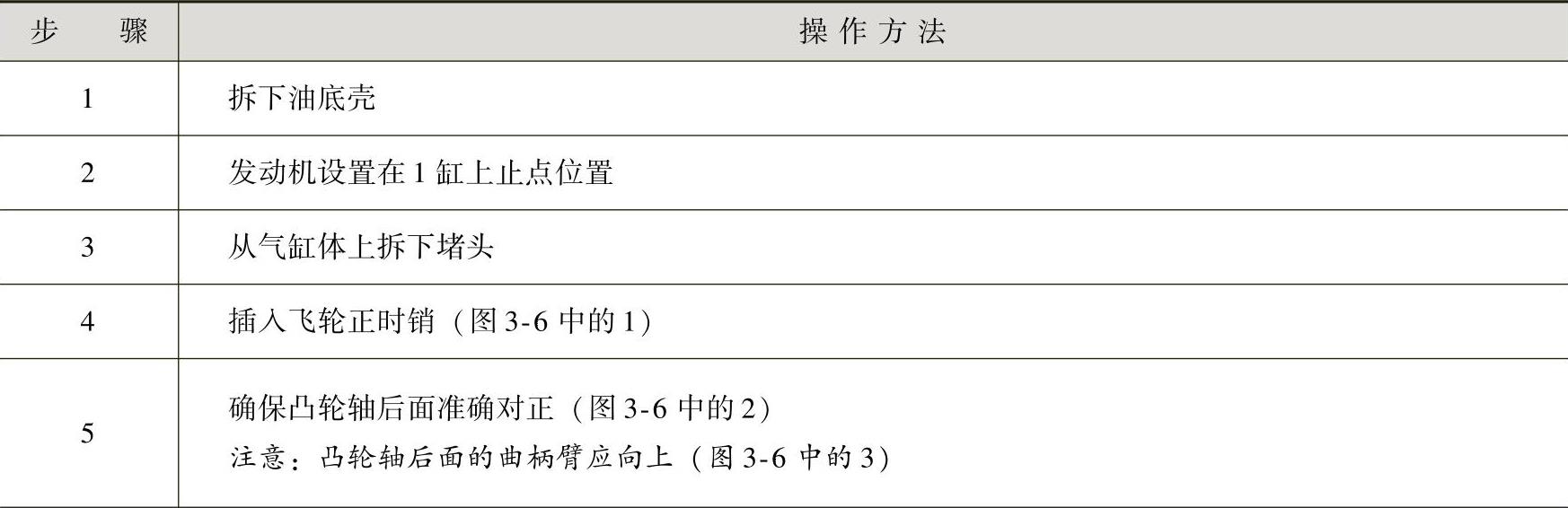

表3-7 X3轿车2.0LN46B20发动机正时校准步骤


（续）


（续）

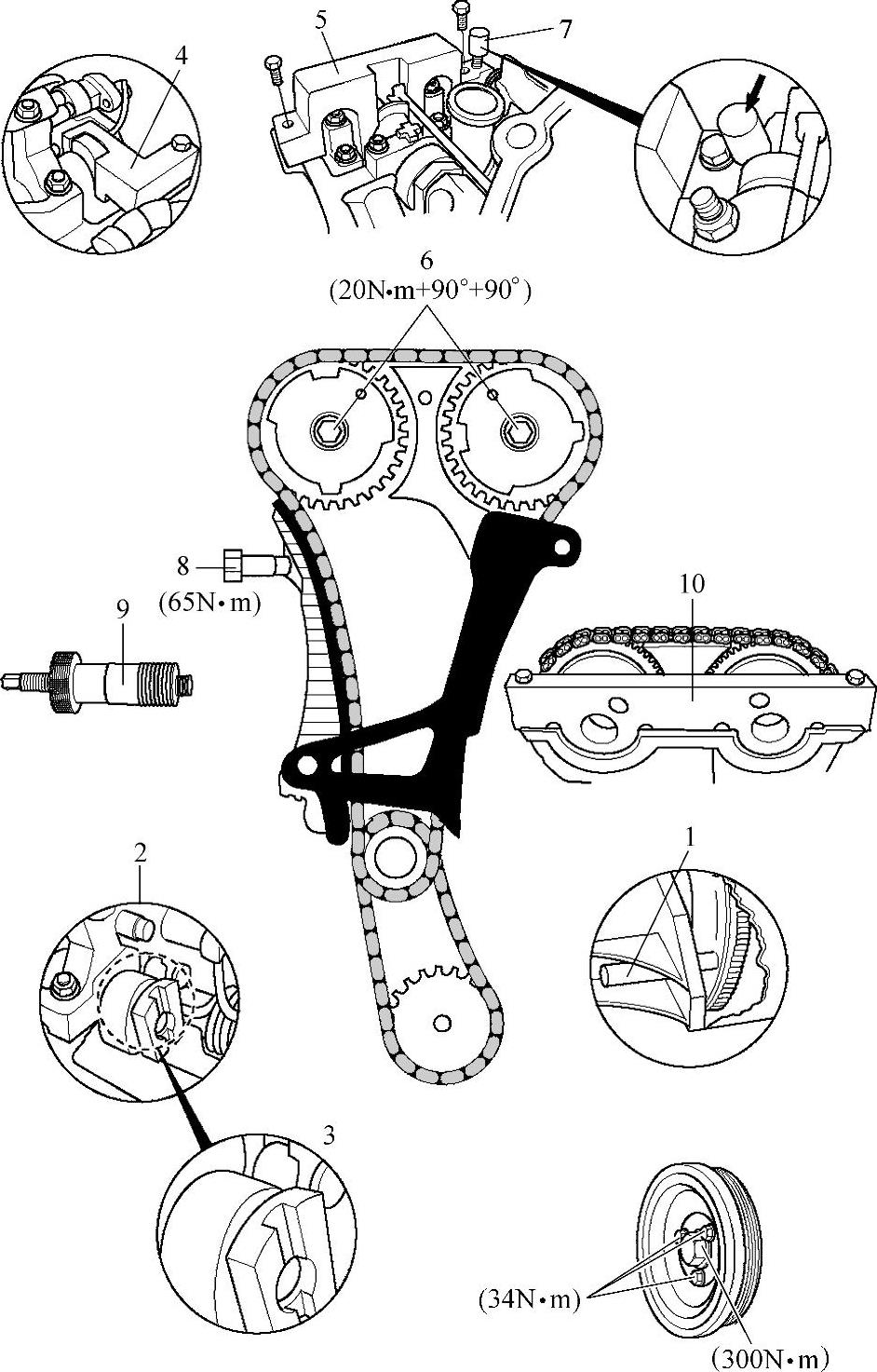

图3-6 X3轿车2.0L N46 B20发动机正时链条部件识别
