730i轿车3.0L发动机正时链条校准步骤

1.730i轿车3.0L发动机正时链条部件识别

730i轿车3.0L发动机正时链条部件识别见图3-14。

2.730i轿车3.0L发动机正时校准操作步骤

730i轿车3.0L发动机校准操作步骤见表3-15。

(https://www.daowen.com)

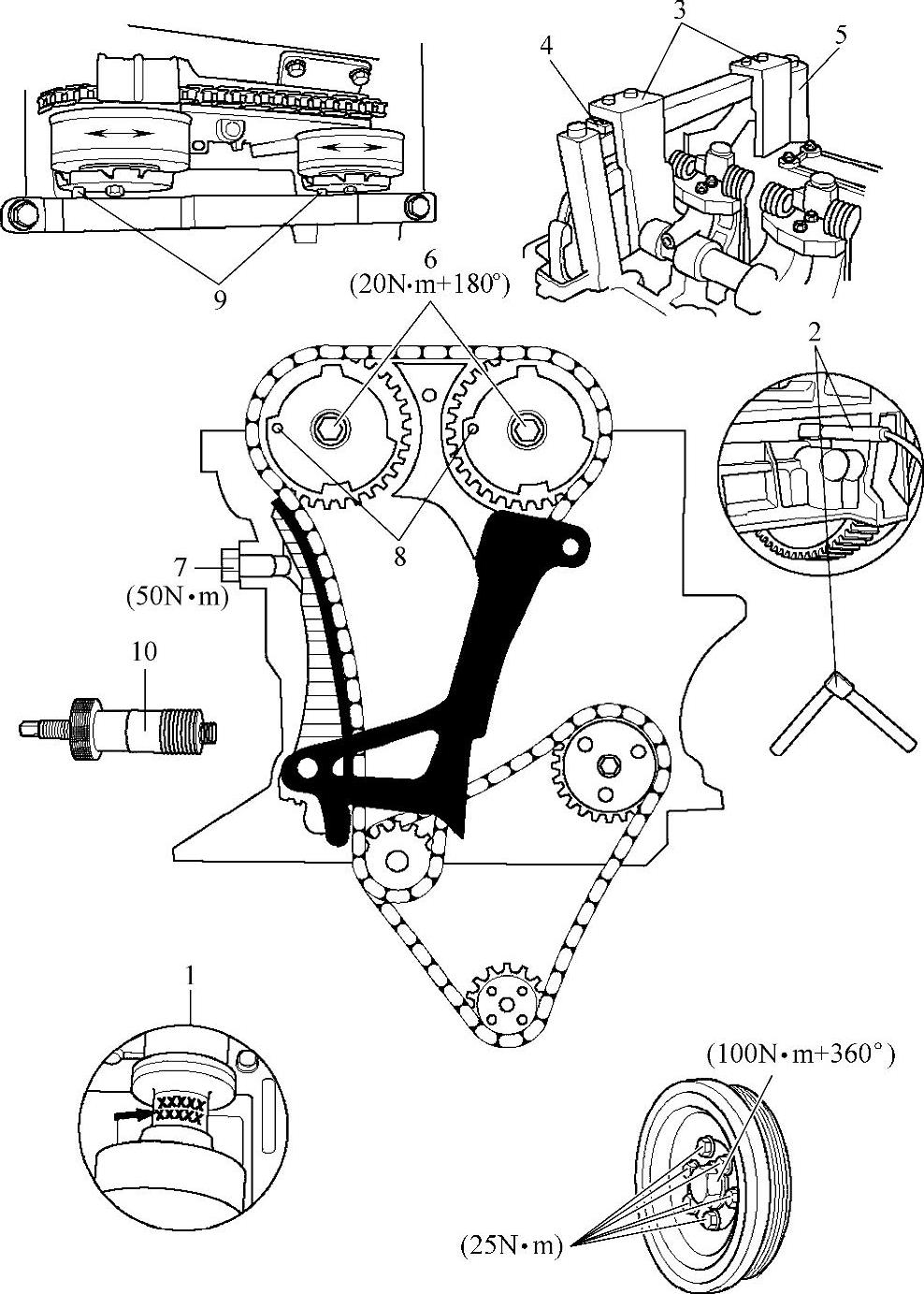

图3-14 730i轿车3.0L发动机正时链条部件识别

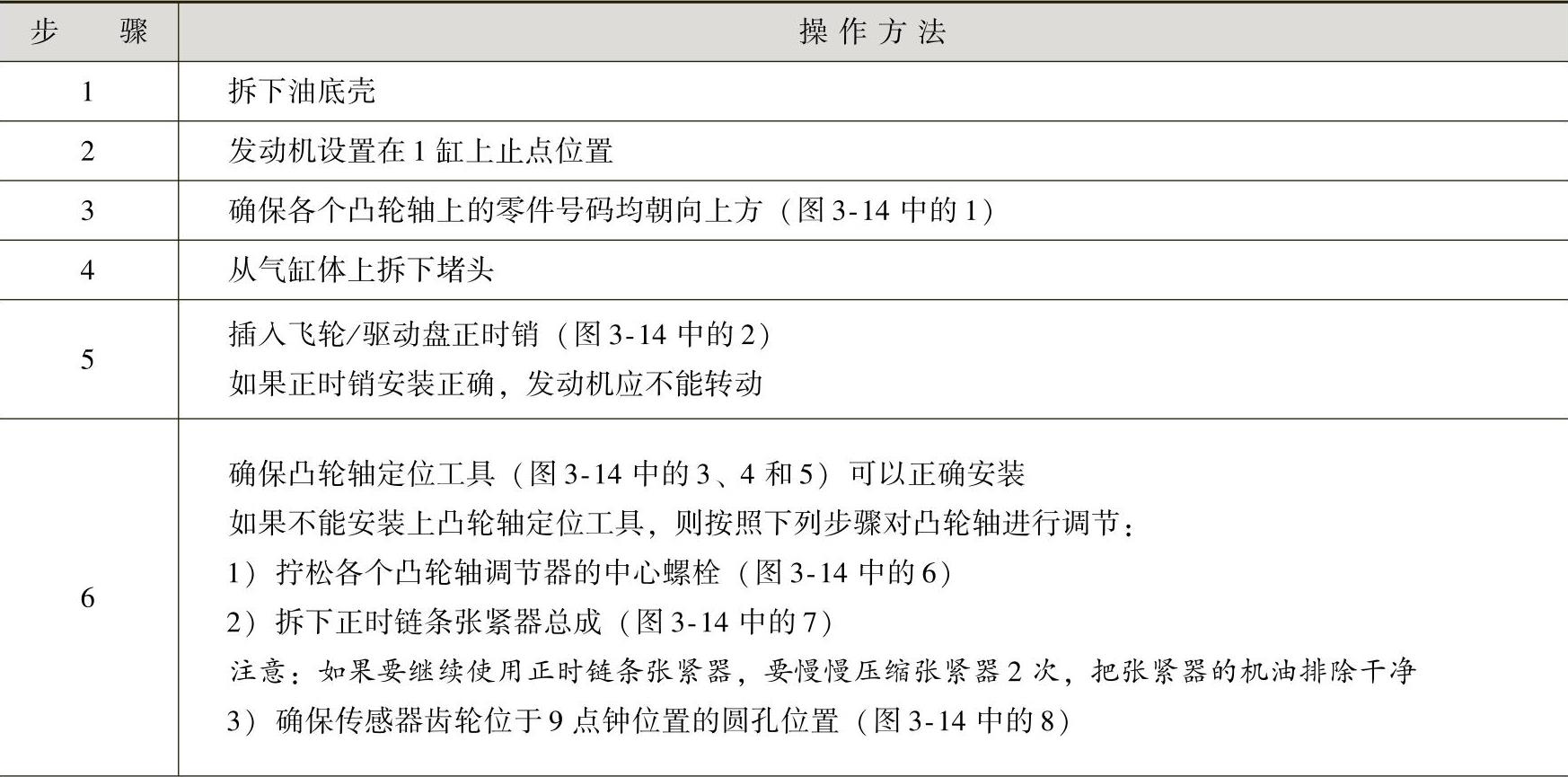

表3-15 730i轿车3.0L发动机正时链条校准步骤

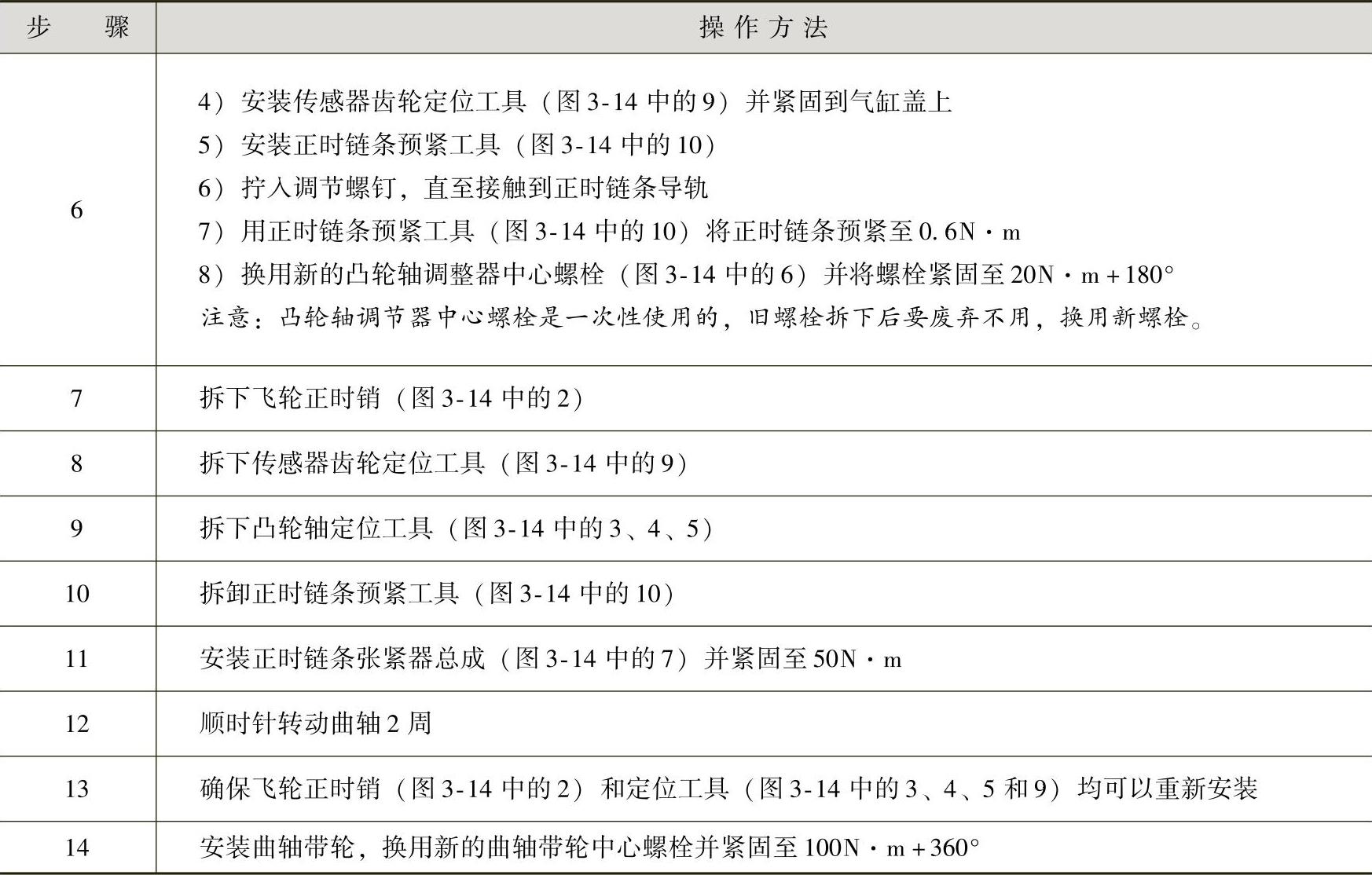

（续）
