520i轿车2.0L（N43系列发动机）正时链条拆装步骤

1.520i轿车2.0L（N43系列发动机）正时链条部件识别

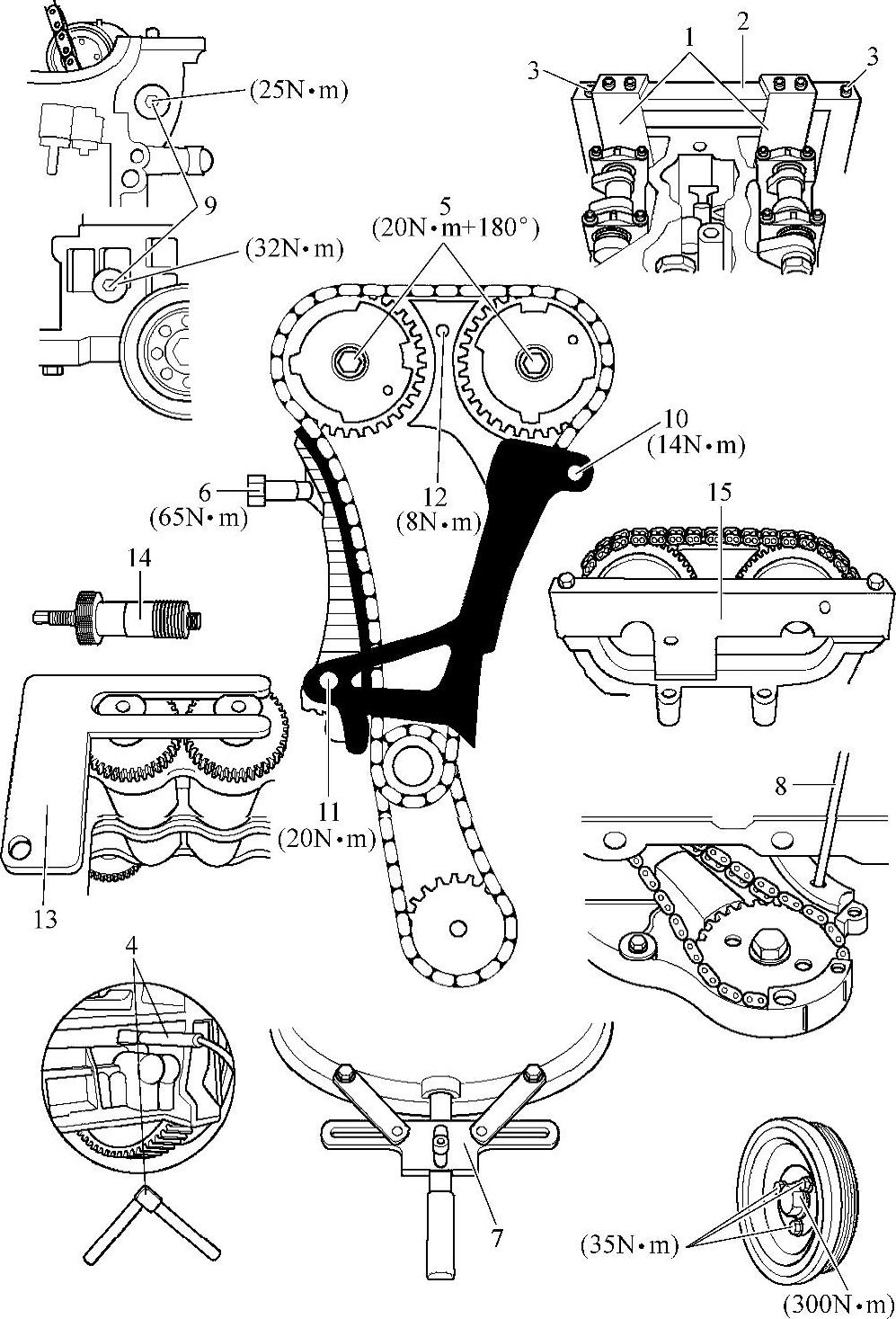

520i轿车2.0L（N43系列发动机）正时链条部件识别见图3-16。

图3-16 520i轿车2.0L（N43系列发动机）正时链条部件识别(https://www.daowen.com)

2.520i轿车2.0L（N43系列发动机）正时链条拆装步骤

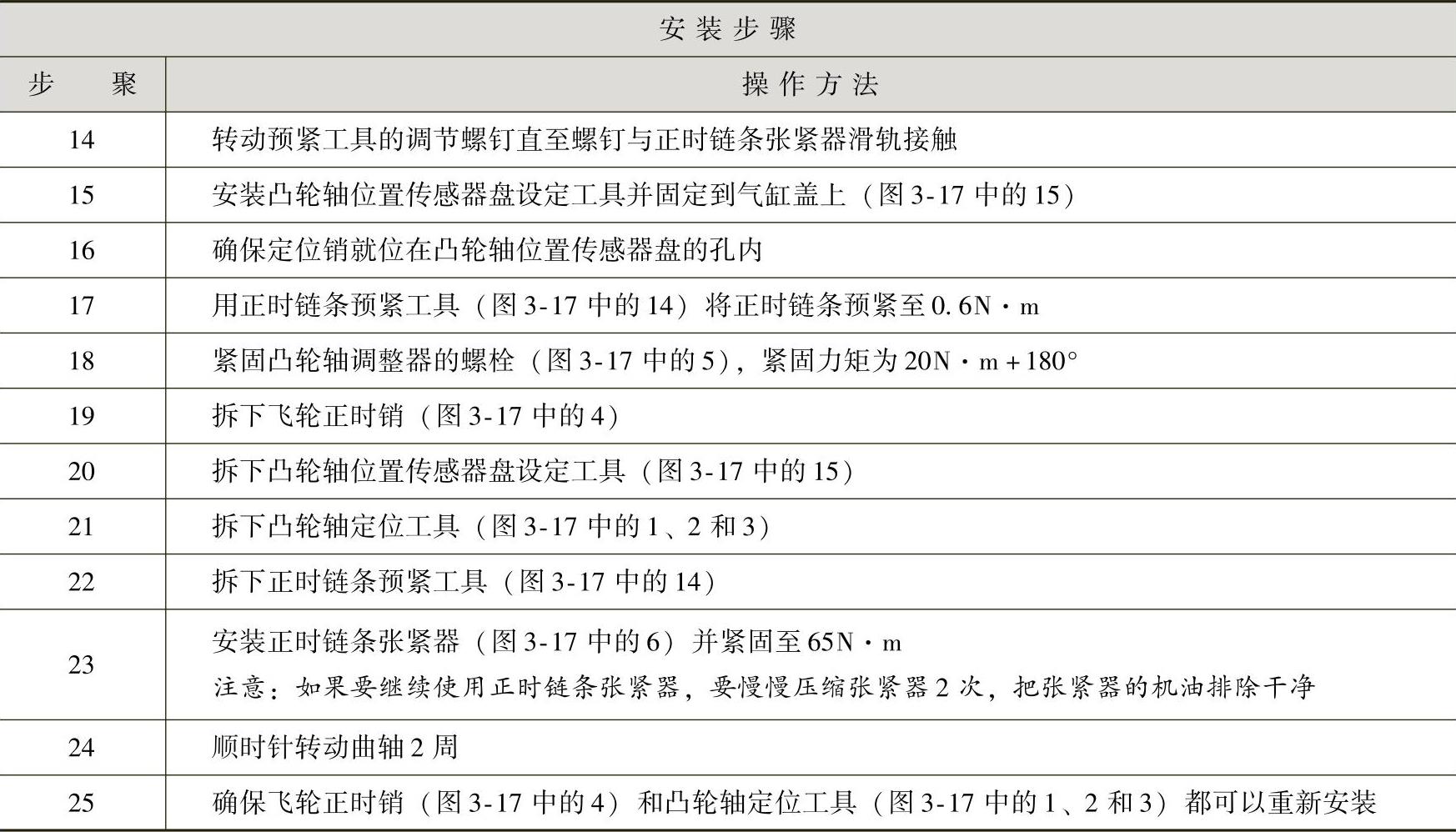

520i轿车2.0L（N43系列发动机）正时链条拆装步骤见表3-17。

表3-17 520i轿车2.0L（N43系列发动机）正时校准步骤

（续）
