C200CDI/C220CDI轿车发动机正时校准

1.C200CDI/C220CDI轿车发动机正时链条部件识别

C200 CDI/C220 CDI轿车发动机正时链条部件识别见图5-8。

2.C200CDI/C220CDI轿车发动机正时校准(https://www.daowen.com)

C200 CDI/C220 CDI轿车发动机正时校准操作步骤见表5-8。

注意：更换正时链条时，不必拆卸发动机。使用专用工具可以把新的正时链条连接到旧正时链条上，然后绕过链轮接好。

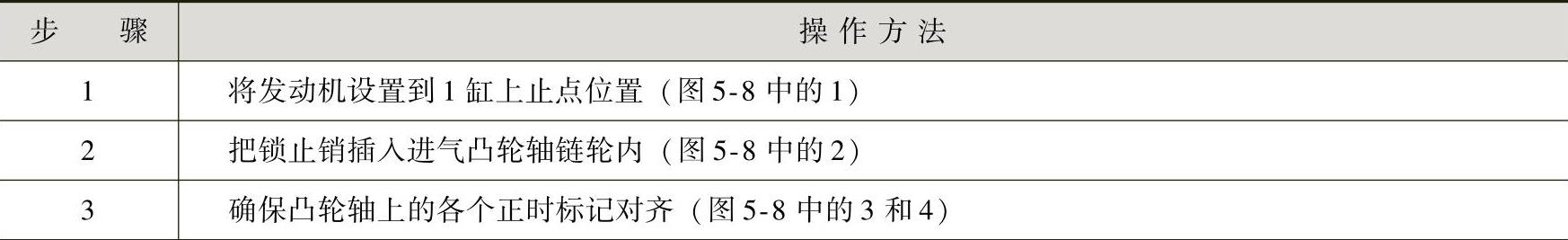

表5-8 C200CDI/C220CDI轿车发动机正时校准操作步骤

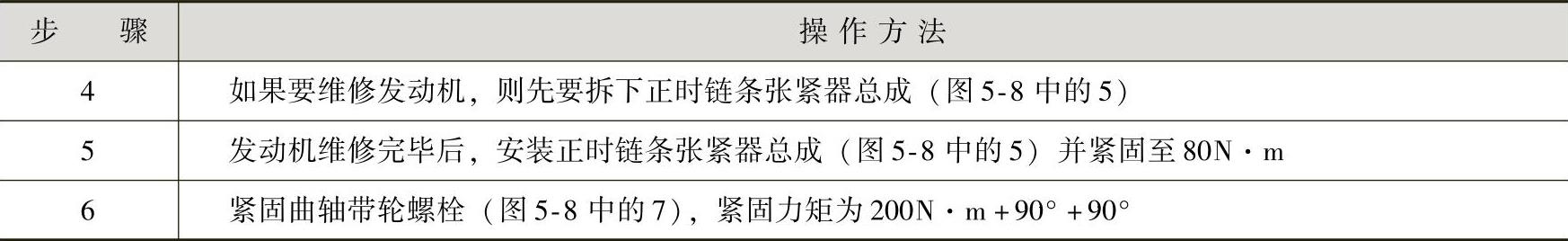

（续）

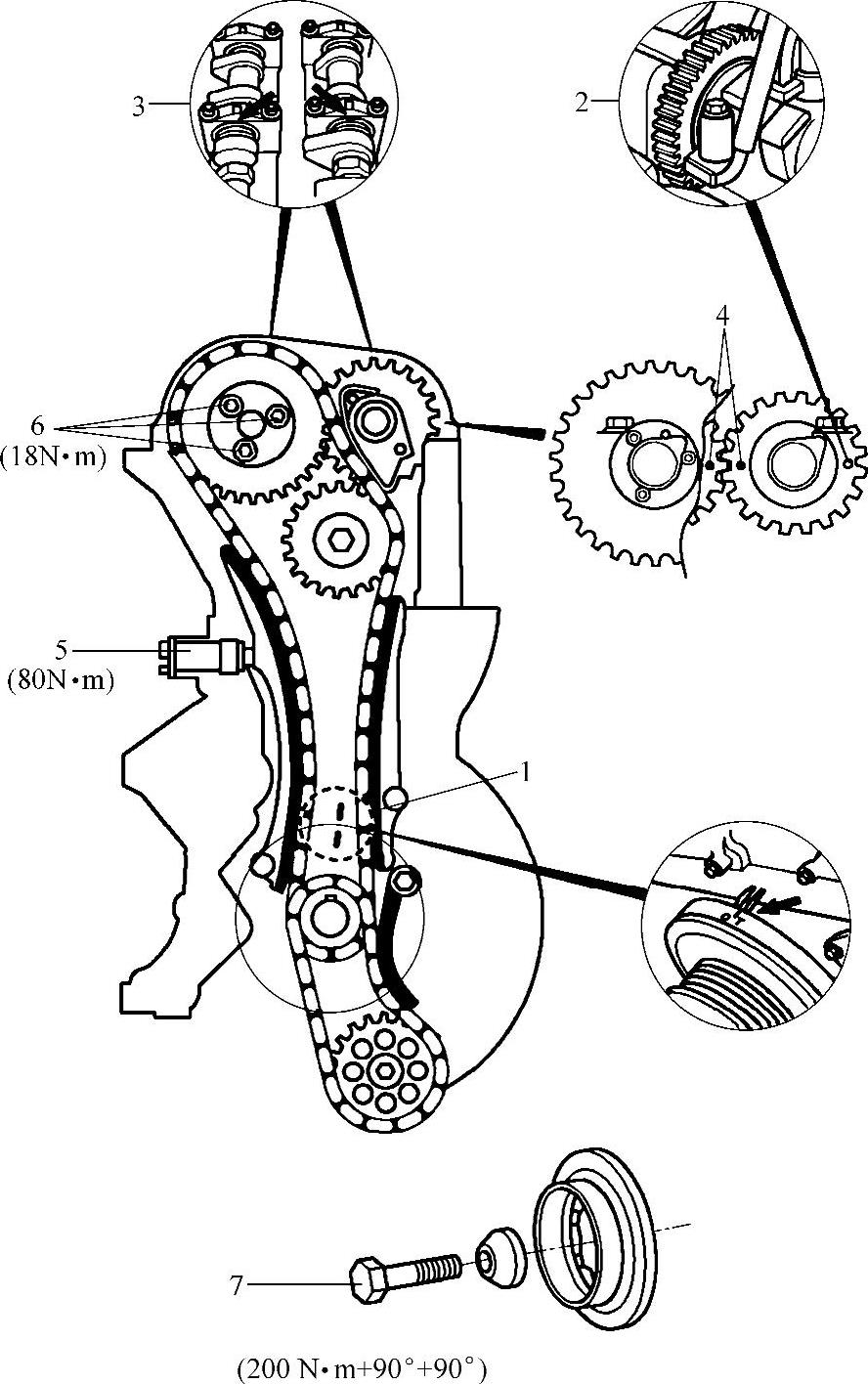

图5-8 C200 CDI/C220 CDI轿车发动机正时链条部件识别
