ZAFIRA（赛飞利）轿车1.8L（Z18XE）发动机正时带拆装步骤

ZAFIRA（赛飞利） 轿车1.8L（Z18XE ）发动机正时带拆装步骤

1.ZAFIRA（赛飞利）轿车1.8L（Z18XE）发动机正时带部件识别

ZAFIRA（赛飞利）轿车1.8L（Z18XE）发动机正时带部件识别参见图8-2。

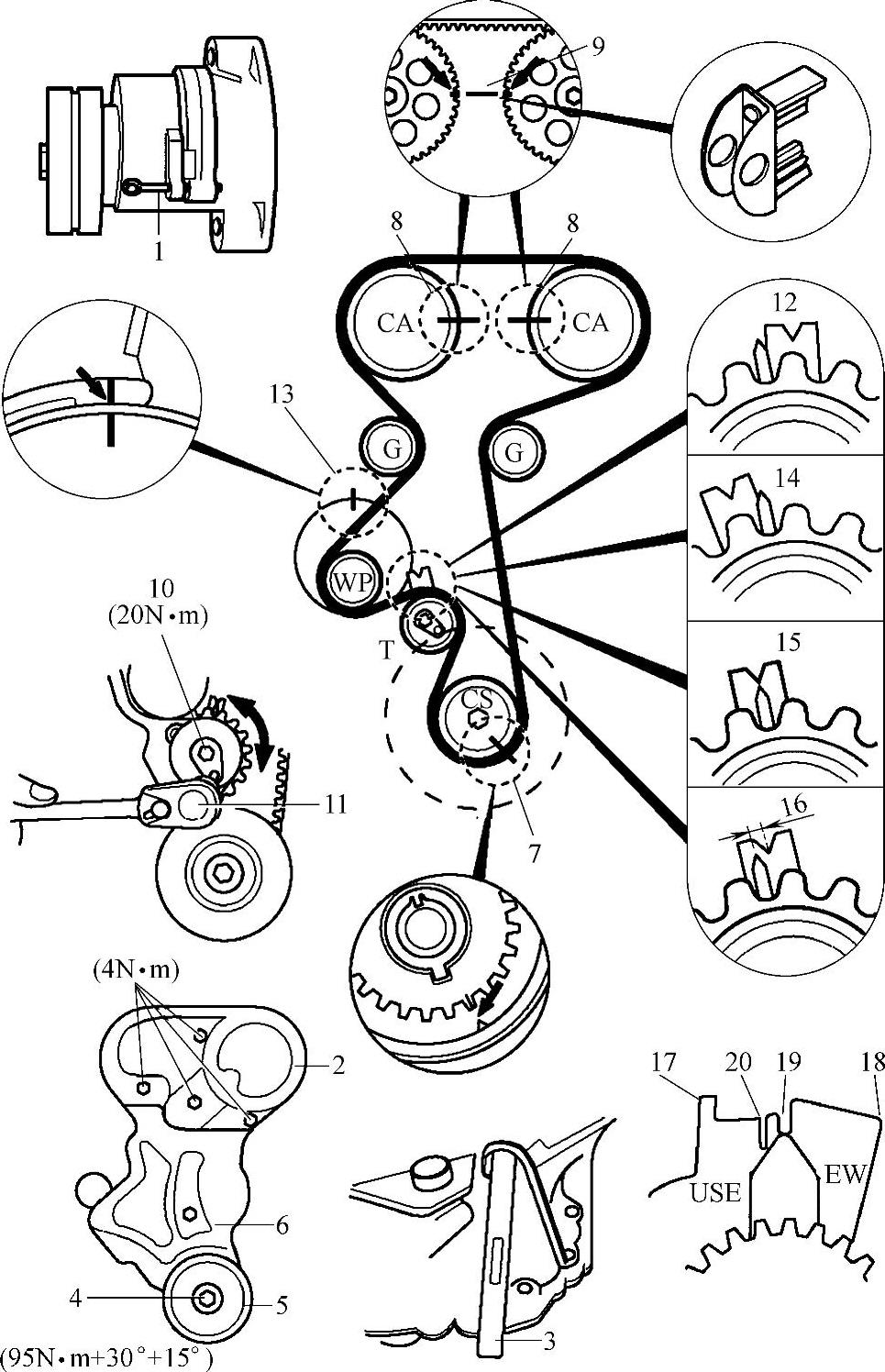

图8-2 ZAFIRA（赛飞利）轿车1.8L（Z18XE）发动机正时带部件

2.ZAFIRA（赛飞利）轿车1.8L（Z18XE）发动机正时带拆装步骤

ZAFIRA（赛飞利）轿车1.8L（Z18XE）发动机正时带拆装步骤参见表8-2。

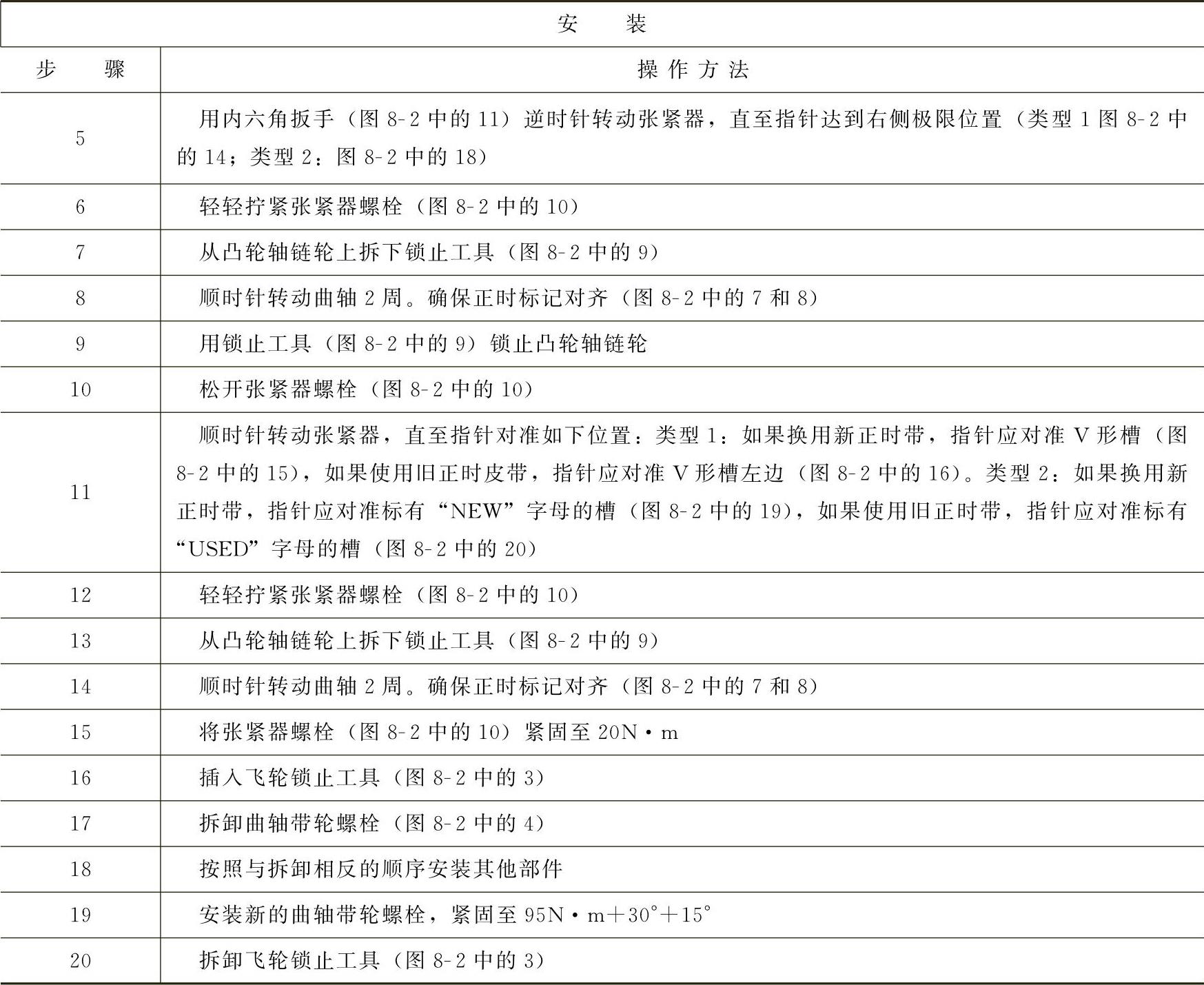

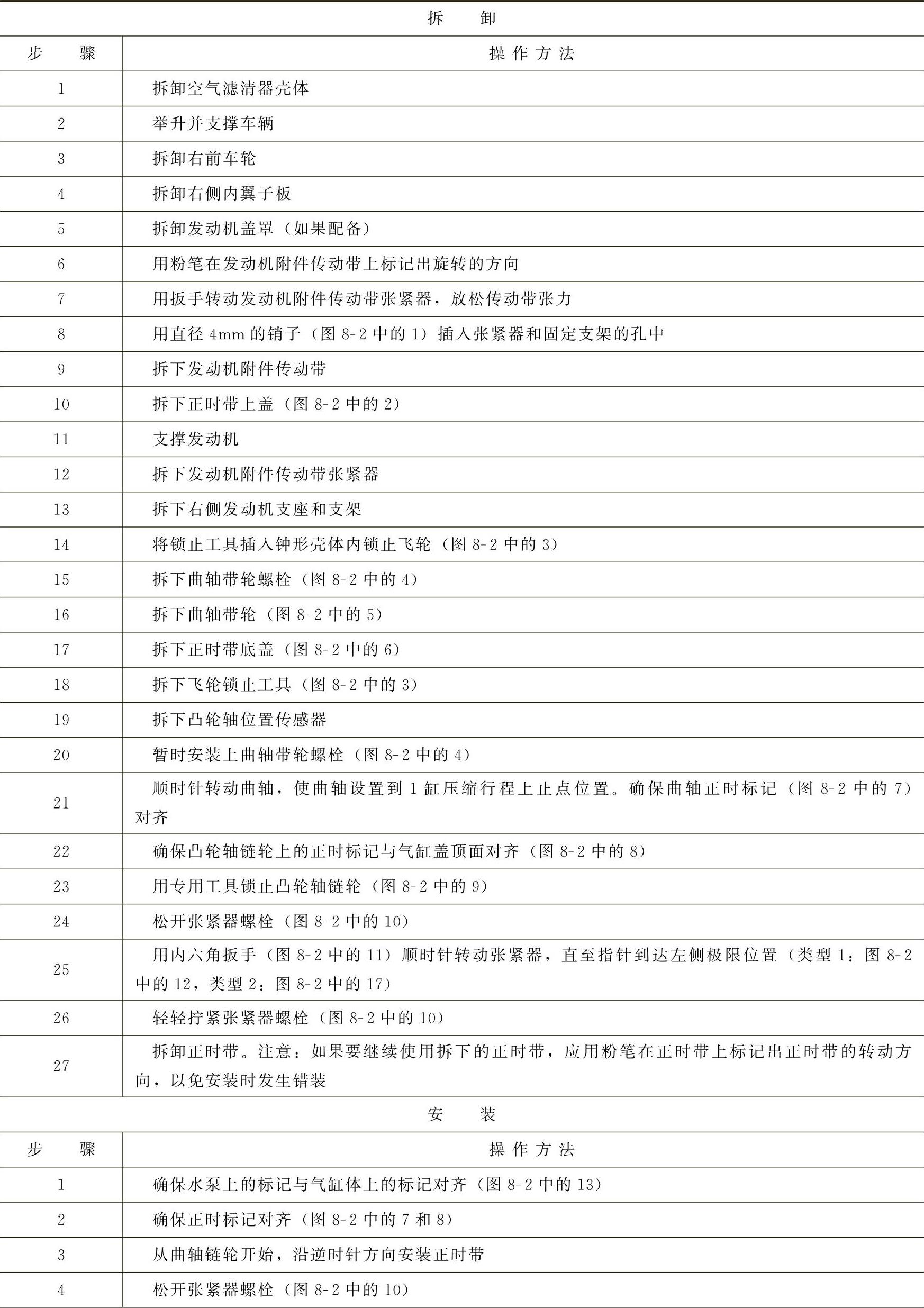

表8-2 ZAFIRA（赛飞利）轿车1.8L（Z18XE）发动机正时带拆装步骤

（续）
