4.4L发动机正时链条拆装步骤

2025年09月26日
版权
二、4.4L发动机正时链条拆装步骤

1.4.4L发动机正时链条部件识别见图10-2。

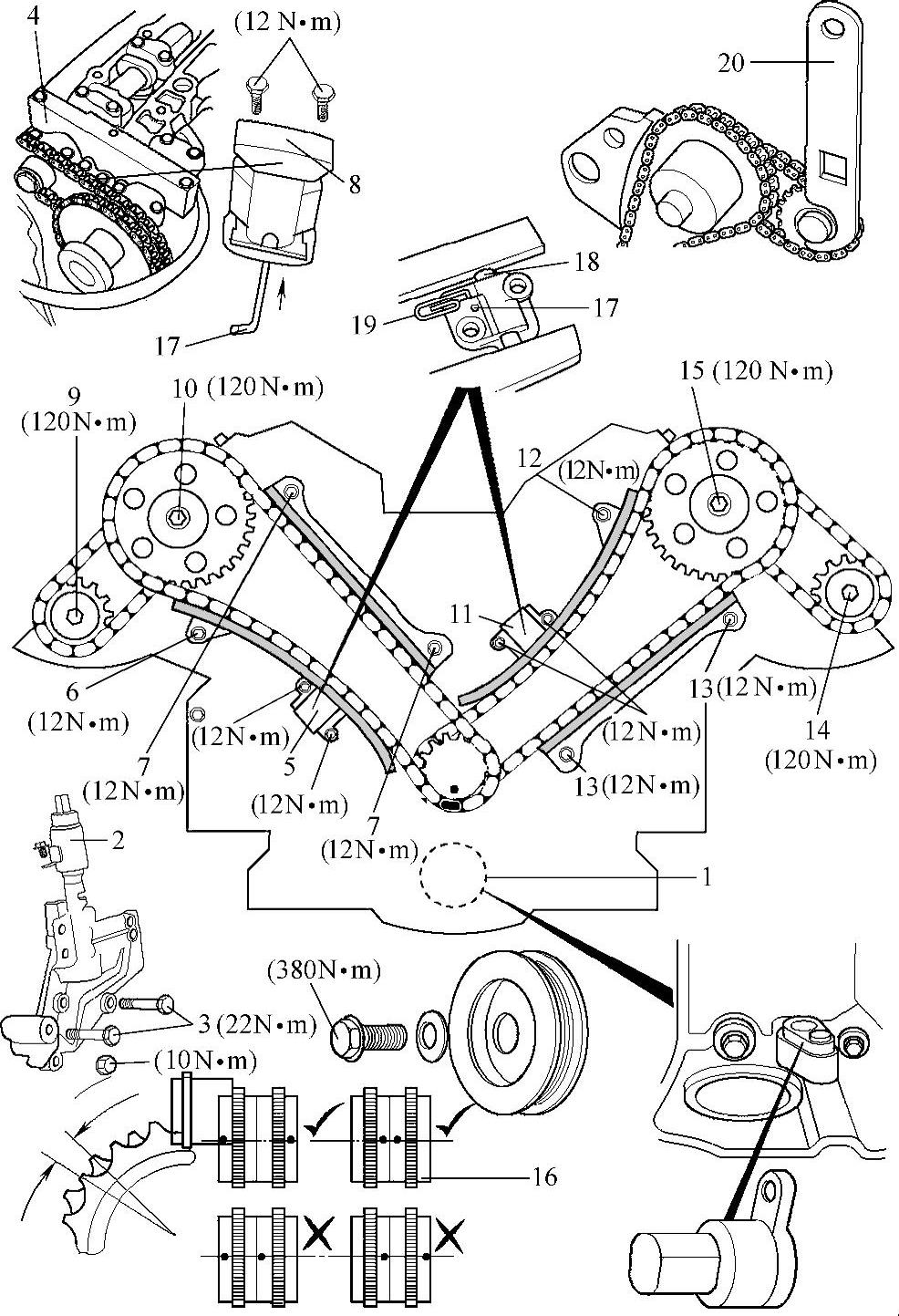

图10-2 4.4L发动机正时链条部件识别

2.4.4L发动机正时链条拆装步骤

4.4L发动机正时链条拆装步骤见表10-2。

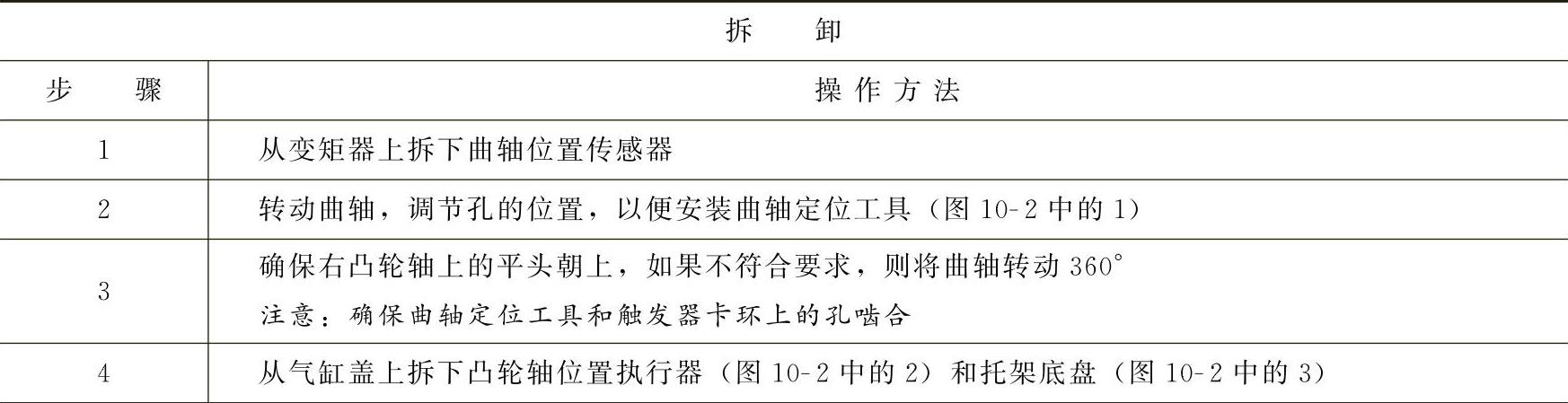

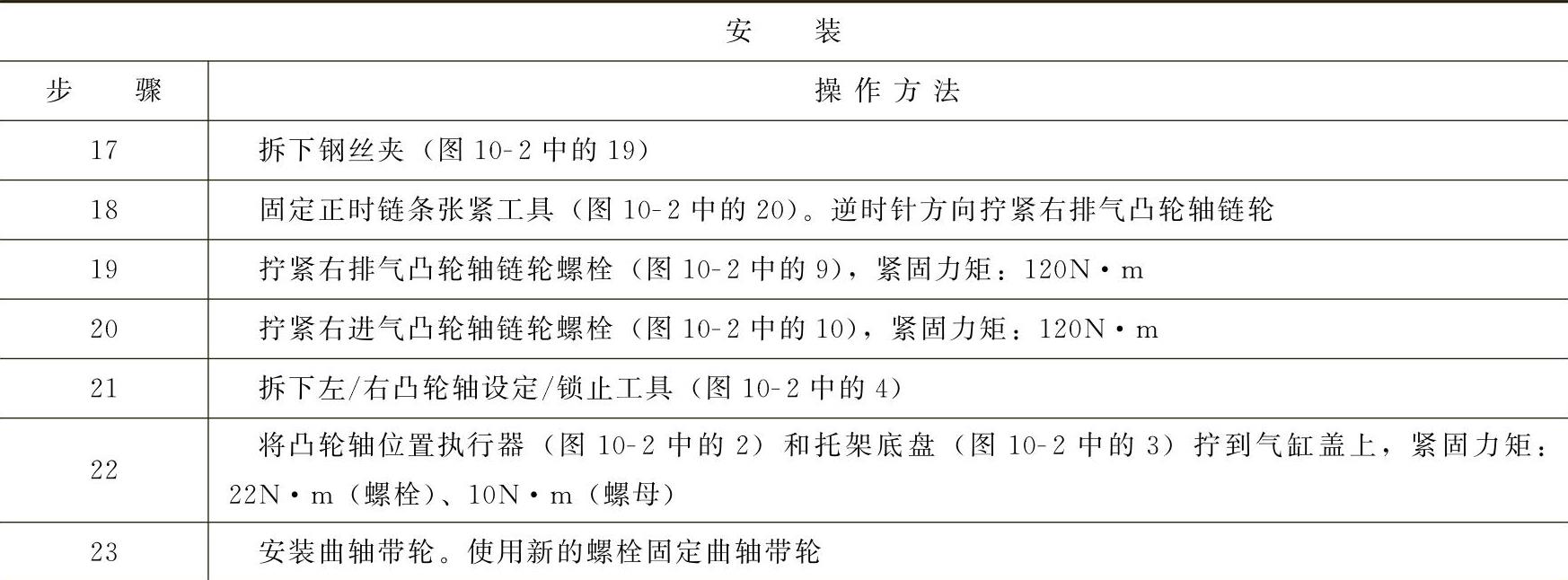

表10-2 4.4L发动机正时链条拆装步骤


（续）


（续）
