CAPTIVA（科帕奇）轿车2.4L发动机正时带拆卸步骤

2025年09月26日
版权
二、CAPTIVA（科帕奇） 轿车2.4L发动机正时带拆卸步骤

CAPTIVA（科帕奇）轿车2.4L发动机正时带拆卸步骤见表18-1。

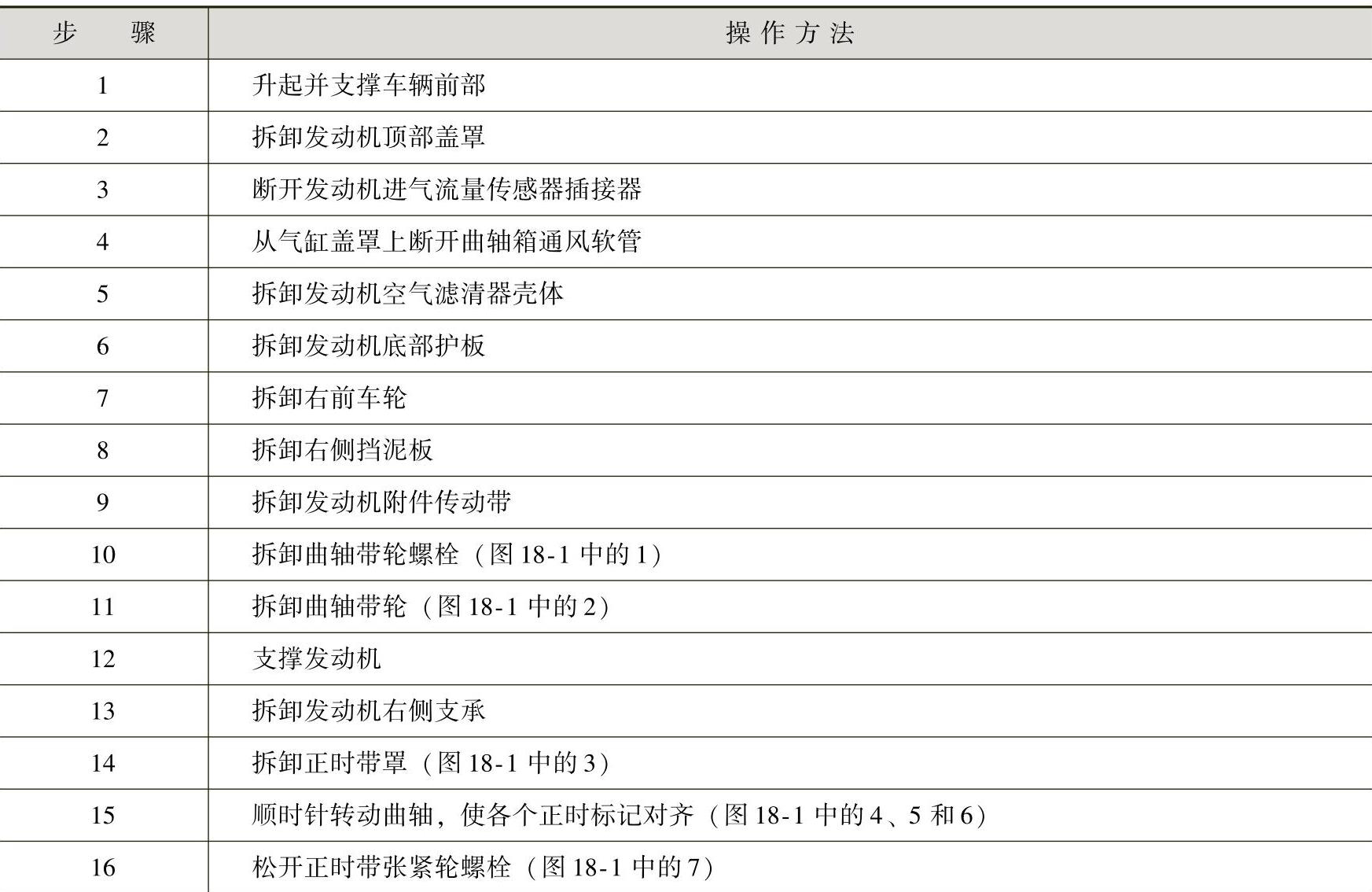

表18-1 CAPTIVA（科帕奇）轿车2.4L发动机正时带拆卸步骤

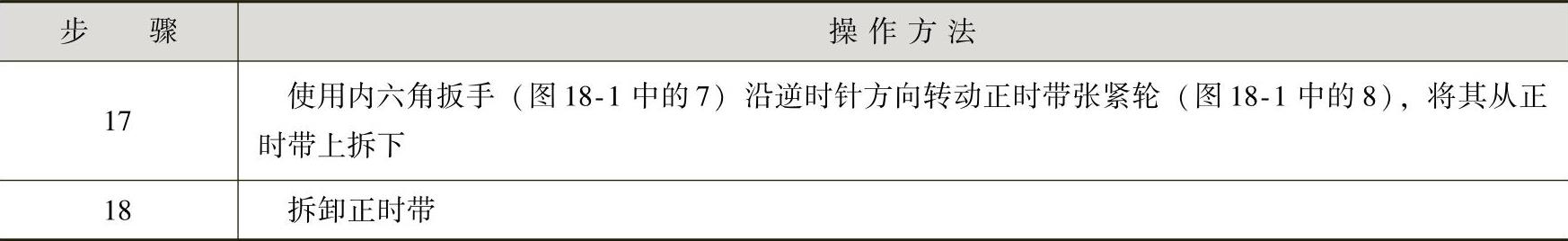

（续）



图18-1 CAPTIVA（科帕奇）轿车2.4L发动机正时带部件识别
