PREVIA（普瑞维亚）轿车2AZ-FE发动机正时链条安装

三、PREVIA（普瑞维亚） 轿车2AZ-FE发动机正时链条安装

1）将第1缸设定在压缩行程上止点位置：

①转动凸轮轴，将凸轮轴正时链轮和1号轴承盖正时标记对准（图22-52）。

②用曲轴带轮螺栓转动曲轴，并将定位链设定在曲轴上面（图22-52）。

2）安装链条减振板。

3）安装正时链导板。

4）安装正时链和曲轴正时链轮。

①将正时链装在曲轴正时链轮上，并将正时链上的标记链节与曲轴正时链轮上的正时标记对齐，如图22-53所示。

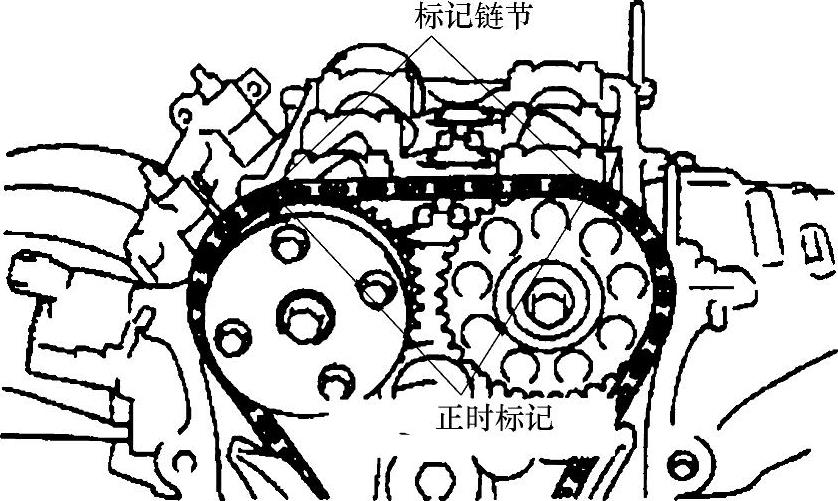

②将正时链装在凸轮轴正时链轮上，并将正时链上的标记链节与凸轮轴正时链轮上的正时标记对齐。

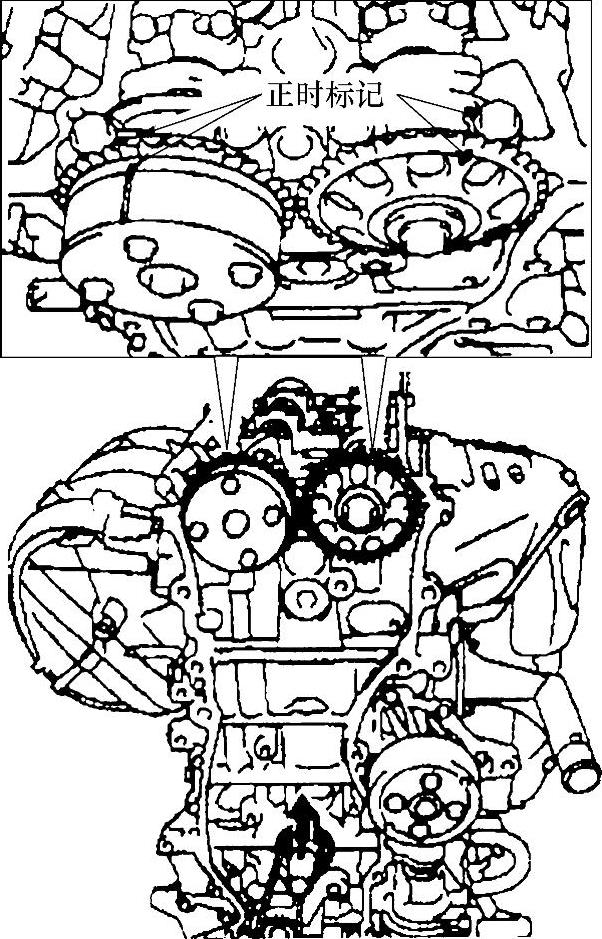

图22-52 凸轮轴正时链轮和1号轴承盖正时标记对准

5）如图22-54所示，安装正时链条张紧器滑板，滑板应固定在气缸体定位器上。

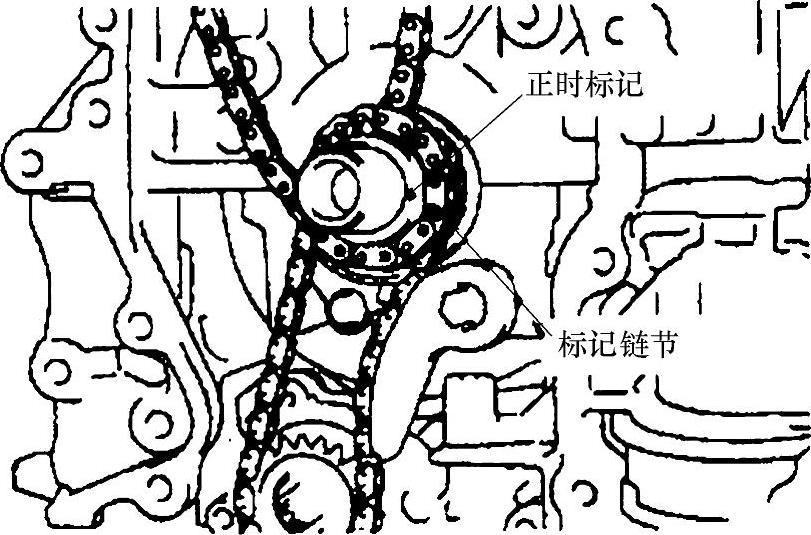

图22-53 正时链上的标记链节与曲轴正时链轮上的正时标记对齐

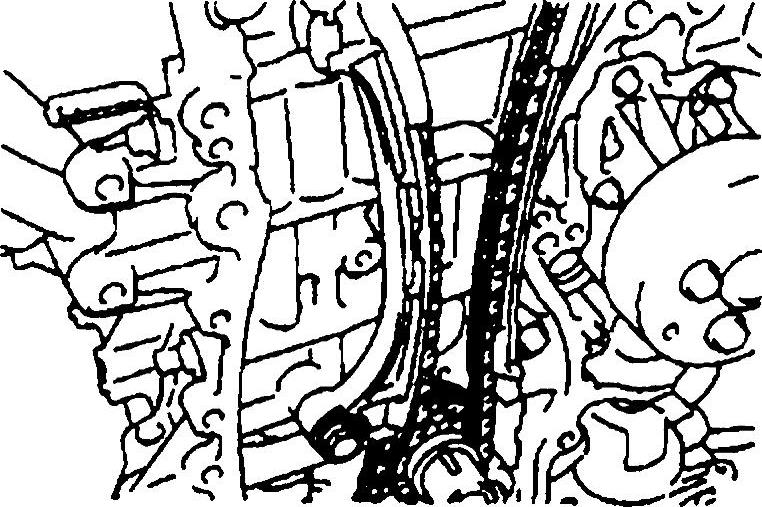

图22-54 安装链条张紧器滑板

6）如图22-55所示，安装曲轴转角传感器板，使传感器板上的“F”标记朝上。

7）安装正时链条罩盖、传动带张紧器、曲轴位置传感器、油底壳、曲轴带轮。

8）如图22-56所示，安装正时链张紧器。松开棘爪，完全压进柱塞并使挂钩勾住销子，使柱塞不能弹出。

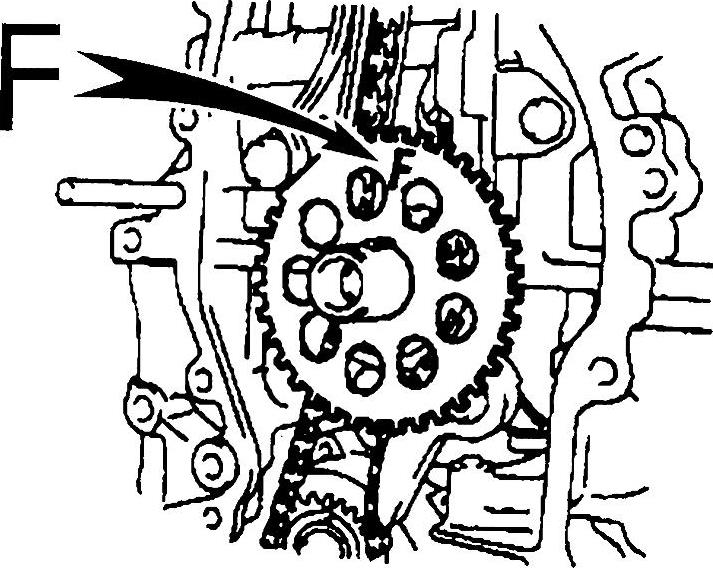

图22-55 安装曲轴转角传感器板

图22-56 安装正时链张紧器

9）设定正时链条张紧度，逆时针转动曲轴，使柱塞定位销从挂钩上脱开，顺时针转动曲轴，使滑板被柱塞压住。

10）检查气门间隙。

11）安装气缸盖罩、动力转向泵、发电机和传动带。
