结构与工作原理

电动燃油泵的工作原理为：接通电源后，永磁电动机即带动泵体旋转，将燃油从进油口吸入，并经泵体形成高压，从出油口泵出，进入输油管路。

电动燃油泵的结构如图11-1所示。永磁电动机包括固定在外壳上的永久磁性、产生电磁力矩的电枢以及将电流导入电枢的电刷。电刷一端由引线与外壳上的电接头相连，另一端即由电刷与电枢上的换向器相接触，给电枢提供电功率。电动燃油泵的外壳与端盖均卷边铆紧，成为一个不可拆卸的总成。整个泵浸没在油里，冷却作用好。由于泵中没有空气，不会产生危险。在端盖上有安全阀和止回阀。安全阀是一个超压溢流装置，当燃油压力大于设定值即开启泄压，这样可以避免当管路阻塞时压力过高而造成油管破裂或泵体损坏等现象，安全阀的标定压力300kPa，止回阀则起着切断反向流的作用，当燃油泵停止工作时，止回阀关闭，使输油管路中的燃油不能回流。此时，在燃油轨下游的燃油压力调节器也会切断回油管路，于是输入管路与燃油轨中即可保持一定的残余压力，或至少保持充满油的状态，以有利于发动机下一次起动。

为了更好地理解电动燃油泵的结构和工作原理，图11-2为典型电动燃油泵结构的三维图。

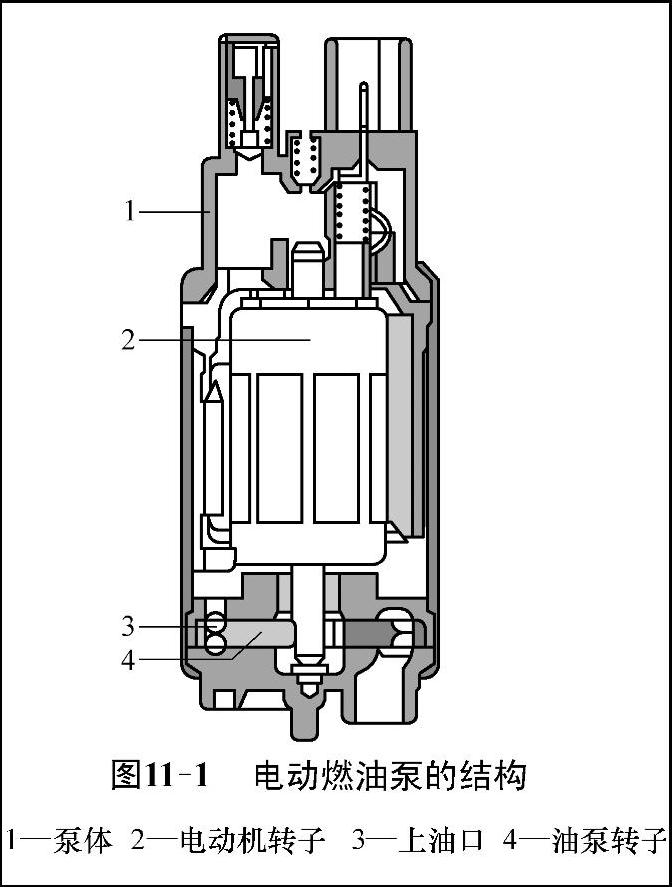

图11-1 电动燃油泵的结构

l—泵体 2—电动机转子 3—上油口 4—油泵转子

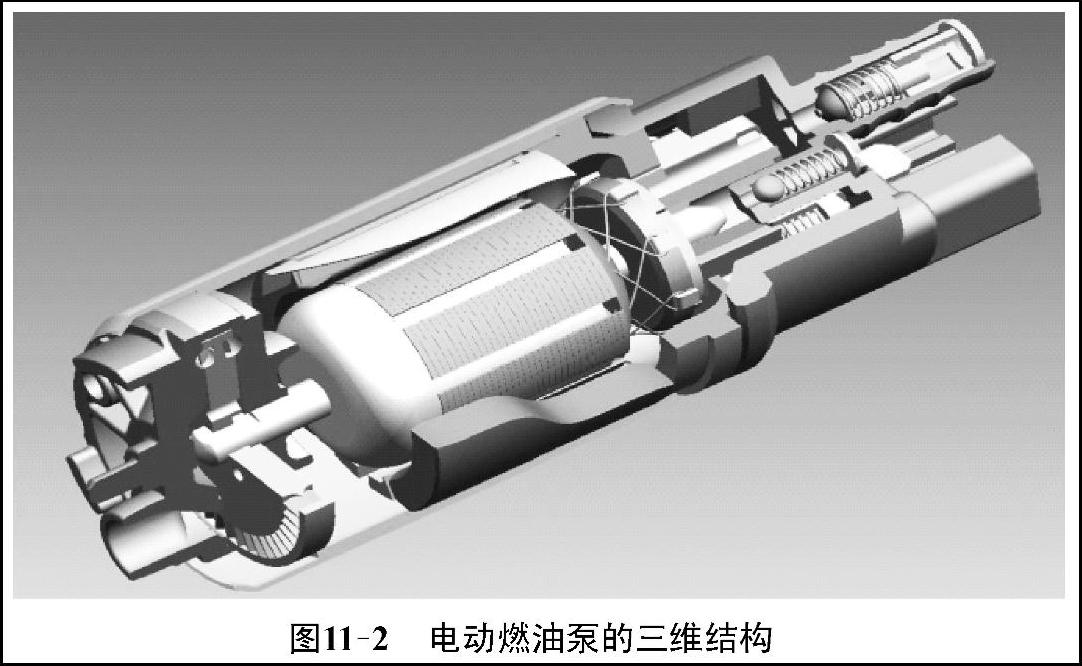

图11-2 电动燃油泵的三维结构
