不透光式烟度计

对于柴油机排气烟度的测试，需要使用不透光式烟度计；这种仪器是根据柴油机排放污染物对可见光具有散射及吸收作用的原理而设计的。其基本结构如图15-10所示，其主要部件包括发光管、气室、光接收器（硅光电池）、风扇、电磁阀等。当仪器开始测试时，首先气室内充满清洁空气，此时发光管发出的光穿透清洁空气后，硅光电池接收到的光强为I_o。然后，样气进入并充满气室，由于烟气对光强具一定的散射及吸收作用，使光强衰减，衰减的程度与气室长度及烟气的烟度大小有关，硅光电池接收到的光强为I（I<I_o）。

I=I_o×e^-KL （15-8）

式中 K——光吸收系数；

L——烟室有效长度。

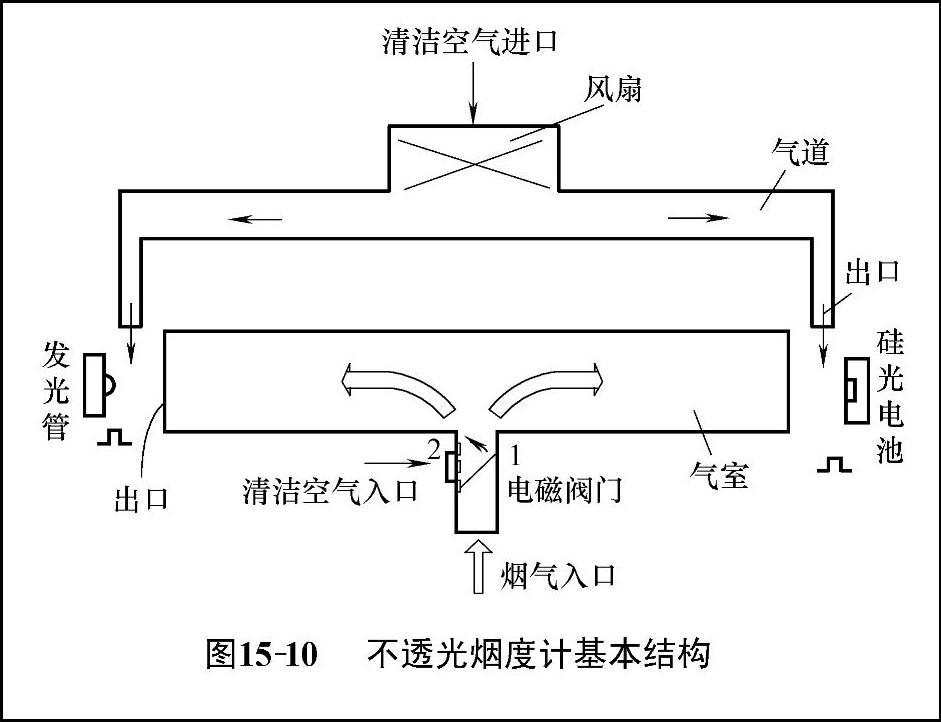

图15-10 不透光烟度计基本结构

随后根据仪器检测出的光强I及I_o，以及烟室的有效长度L，就可以按照式（15-9）、式（15-10）及式（15-11）对透光度（T）、不透光度（N）以及光吸收系数（K，单位m^-1）进行计算

T=I/I_o×100% （15-9）

N=（100-T）% （15-10）

K=-1/L×ln（T/100） （15-11）
