2.2  指定流体渗透开始点

当已经施加了流体压力渗透载荷，则流体压力会从定义的初始点渗入到接触单元与目标单元之间的界面，可能存在一个或多个开始点（starting points）。

通过选择的二维接触的自由末端点或三维接触自由开放边界上的节点，ANSYS将自动寻找开始点。自由的含义是该单元未被其周围的单元完全包围，如图2-2所示。

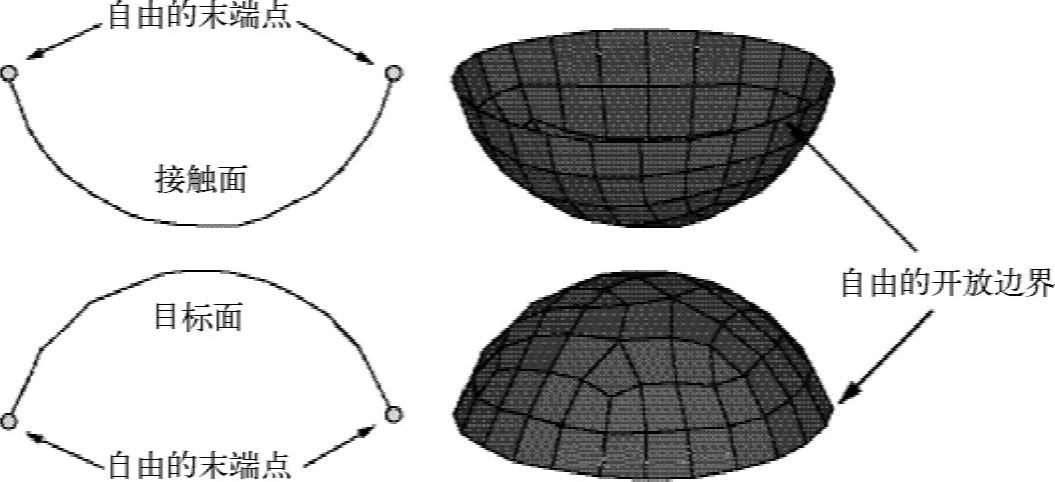

图2-2 二维接触中自由的末端点和三维接触中的自由开放边界

开始点最先承受流体渗透载荷，如果接触/目标面是连续闭循环的，则没有默认的开始点。可以使用SFE命令，配合该命令中的STAi值进行指定开始点、渗透点以及移除默认的开始点的设置。

为了指定STAi的设置，必须设置SFE命令中的LKEY=2，该命令格式为

SFE命令中各值的赋值含义如表2-1所示。

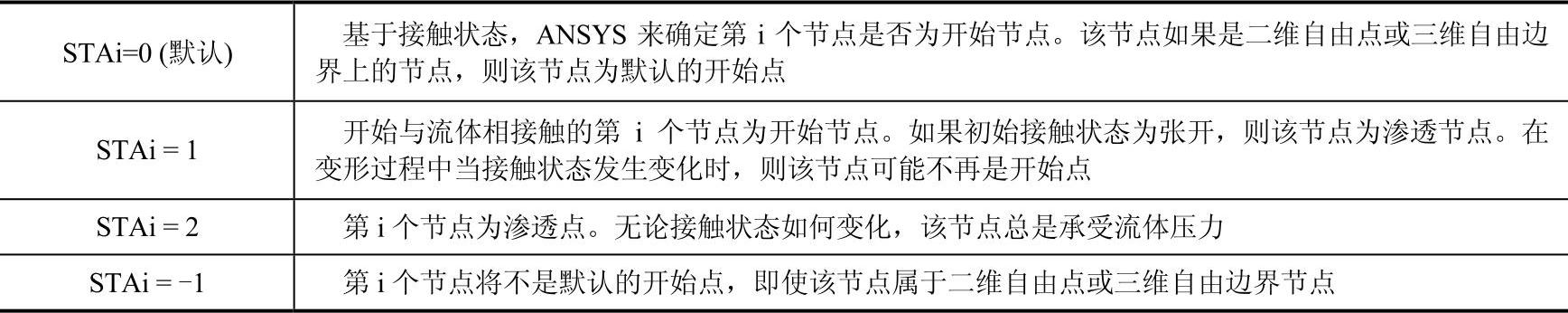

表2-1 STAi的赋值含义

注意：如果用户仅设置了STA1并且其他STAi值为空，则STA2，STA3和STA4取值都为STA1。
