5.2 几何模型
一个金属块在模具的作用下被挤压成型为飞轮圆盘,所以这一问题具有轴对称性质,如图5-1所示为金属塑性成型的轴对称力学模型,模型的几何参数如下:H=169mm,H1=57.68mm,圆角中心1和2到金属件顶部的距离为1.6mm,圆角中心3到金属件底部的距离H3=1.6mm,圆角中心4到金属件底部的距离为5.6mm,圆角中心5到金属件底部的距离为 -3.68mm,负号表示圆角中心5在金属件底部的下方,L=35mm,L1=25.8mm,L2=15.2mm,L3=29.8mm,L4=34.72mm,五个圆角半径分别为R1=8mm,R2=8mm,R3=8mm,R4=4mm,R5=4mm。

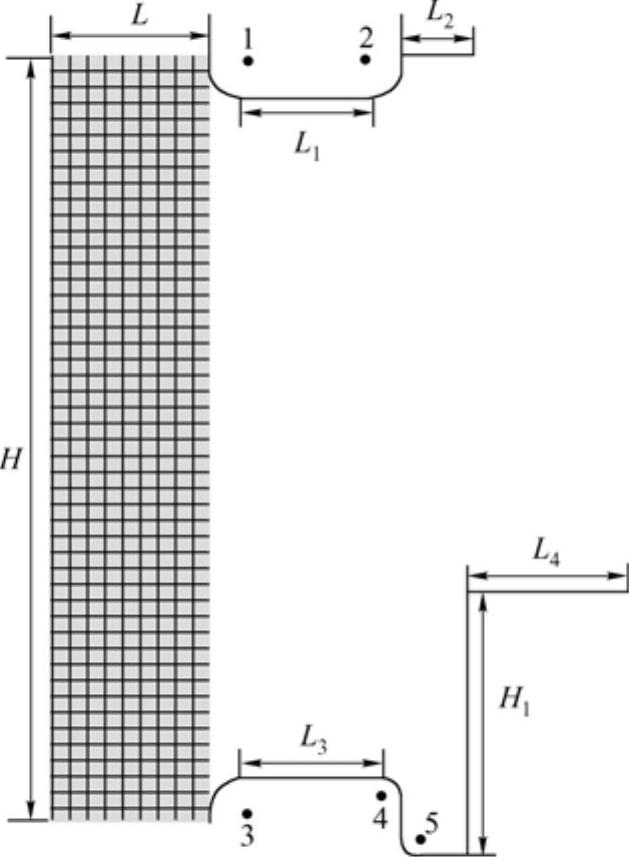

图5-1 金属塑性成型的轴对称力学模型
