6.6.4 动态断裂力学求解
1.设置分析类型
激活动力学求解如下。

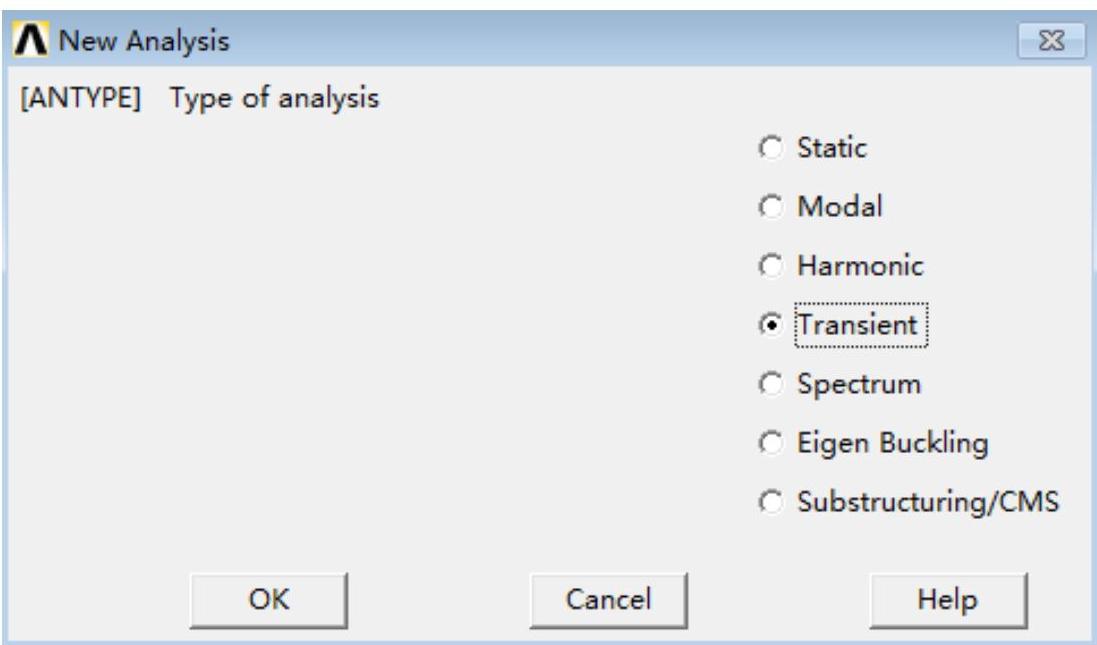

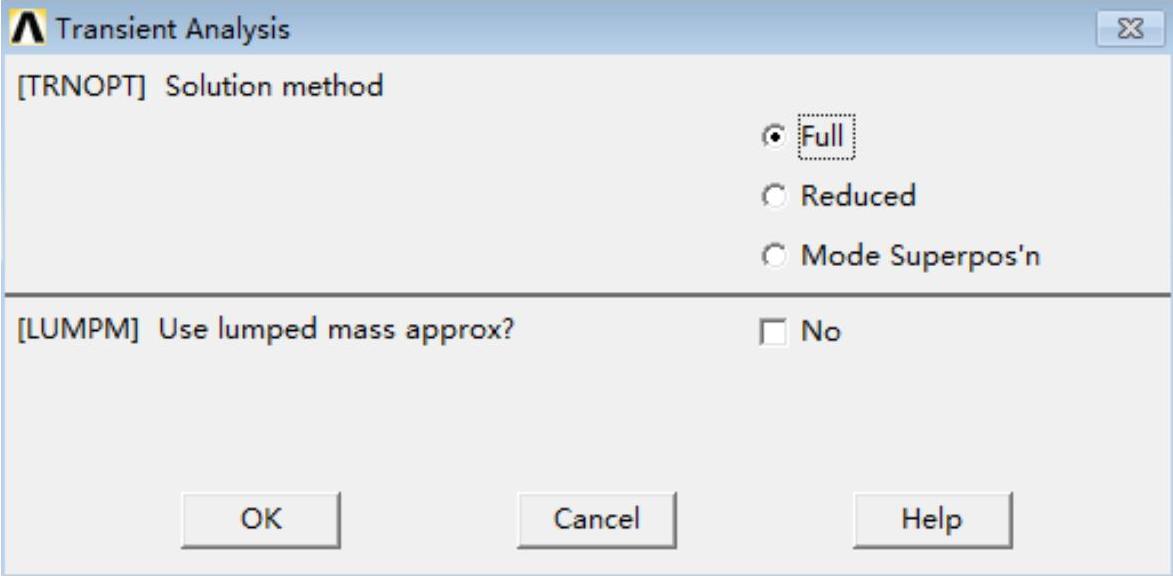

GUI：单击Main Menu→Solution→Analysis Type→New Analysis，弹出分析类型设置面板，如图6-30所示，选择瞬态动力学求解（Transient），单击“OK”按钮，弹出瞬态动力学求解方法设置面板，在该面板中选择求解方法(Solution method)为完全法(Full)，质量矩阵使用一致质量矩阵，因此保持默认设置，单击“OK”按钮，如图6-31所示。
图6-30 分析类型设置面板
图6-31 瞬态动力学求解方法设置面板
2.定义边界条件
断裂力学的瞬态分析的边界条件与静态分析时的一致，参见静态断裂力学求解中的边界条件设置方法。
3.定义载荷
（1）定义阶跃函数

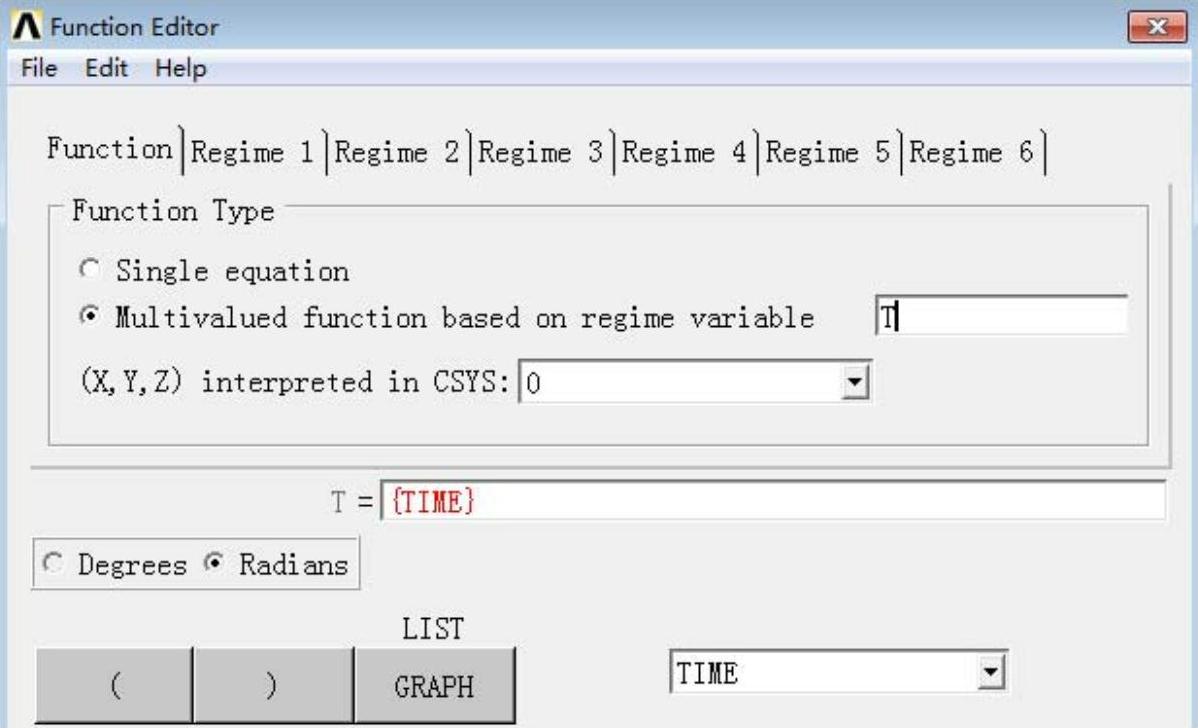

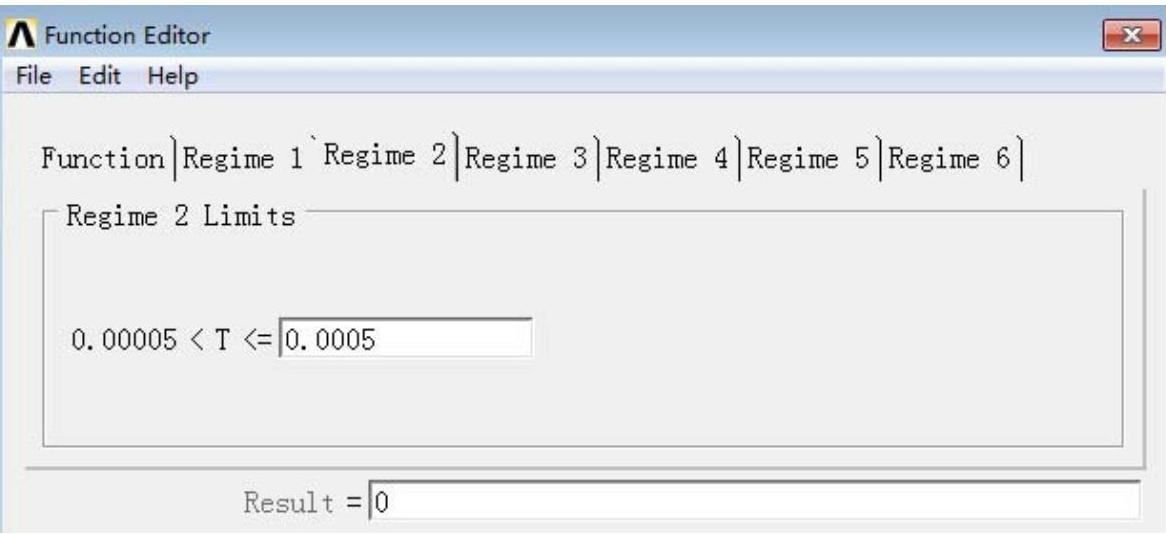

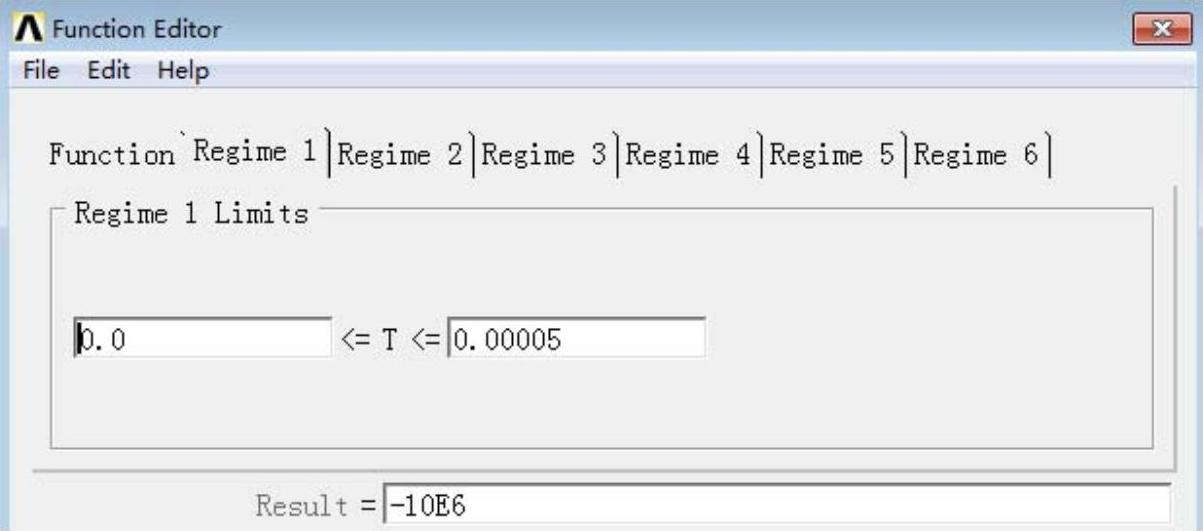

GUI：单击Main Menu→Solution→Define Loads→Apply→Functions→Refine/Edit，弹出函数编辑器设置面板，如图6-32所示，设置该函数为多变量函数（Multivalued function based on regime variable），变量名为T，变量名对应的变量为时间（TIME），单击函数编辑器上变量区域1（Regime1），弹出变量的第一个变化区间及函数值设置面板，如图6-33所示，设置T的变化范围为0～0.00005，对应的函数值为-10E6，单击函数编辑器上变量区域2（Regime2），弹出变量的第二个变化区间及函数值设置面板，如图6-34所示，设置T的变化范围为0.00005～0.0005，对应的函数值为0，选择函数编辑器中File→Save，弹出保存函数文件对话框，输入函数名为FC，然后保存文件，选择函数编辑器中File→Close，关闭函数编辑器。
图6-32 函数编辑器设置面板
图6-33 设置变量的第一个变化区间及函数值
图6-34 设置变量的第二个变化区间及函数值
（2）读入函数

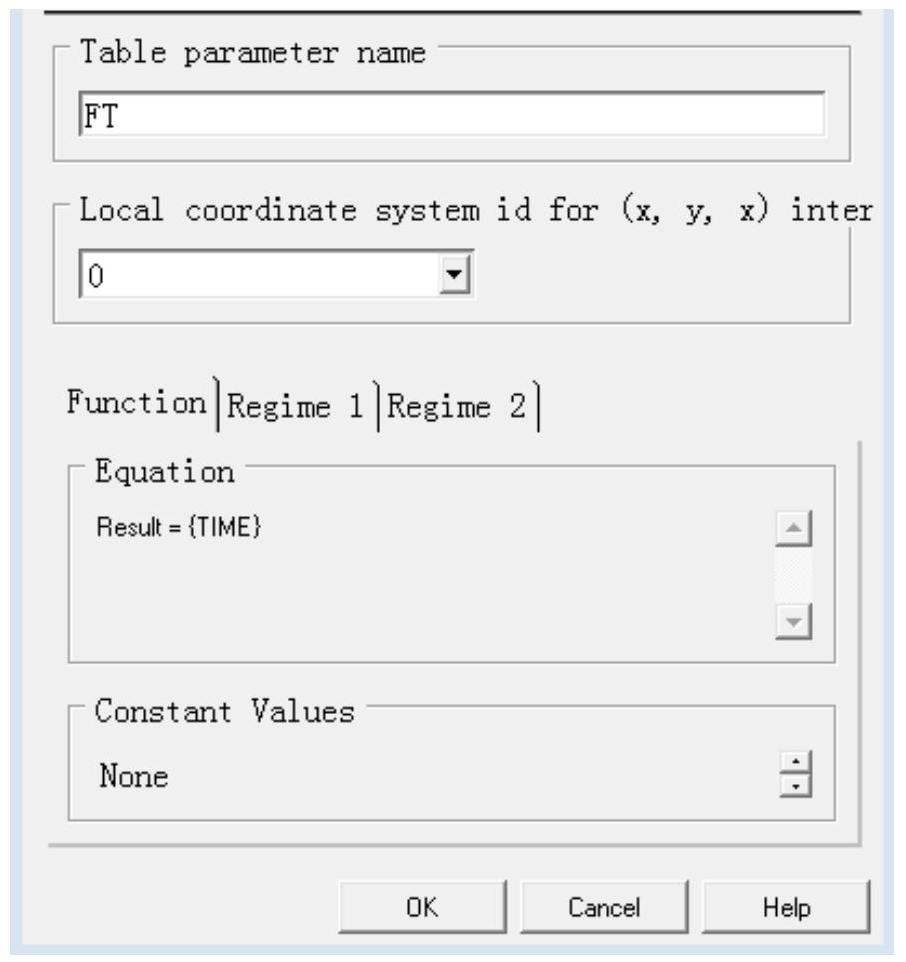

GUI：单击Main Menu→Solution→Define Loads→Apply→Functions→Read File，弹出读入函数文件对话框，选择刚保存的FC文件，单击“打开”按钮，弹出函数加载器设置面板，如图6-35所示，输入表格参数名（Table parameter name）为FT，输入完毕，单击“OK”按钮。
图6-35 函数加载器设置面板
（3）施加表载荷

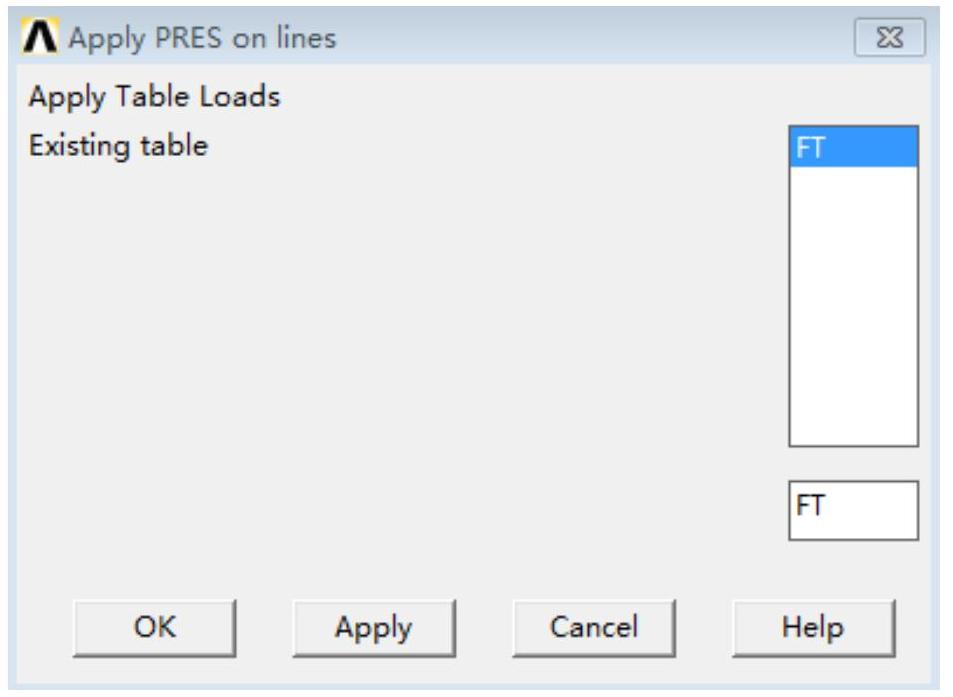

GUI：单击Main Menu→Solution→Define Loads→Apply→Structural→Pressure→On Lines，弹出拾取对话框，用鼠标拾取线L58和L13，单击“OK”按钮，弹出线上施加压力的设置面板，如图6-10所示，设置压力加载方式为存在的表格（Existing table），单击“OK”按钮，弹出施加表载荷设置面板，如图6-36所示，选择FT，单击“OK”按钮。
图6-36 施加表载荷设置面板
4.定义载荷步
（1）定义输出控制

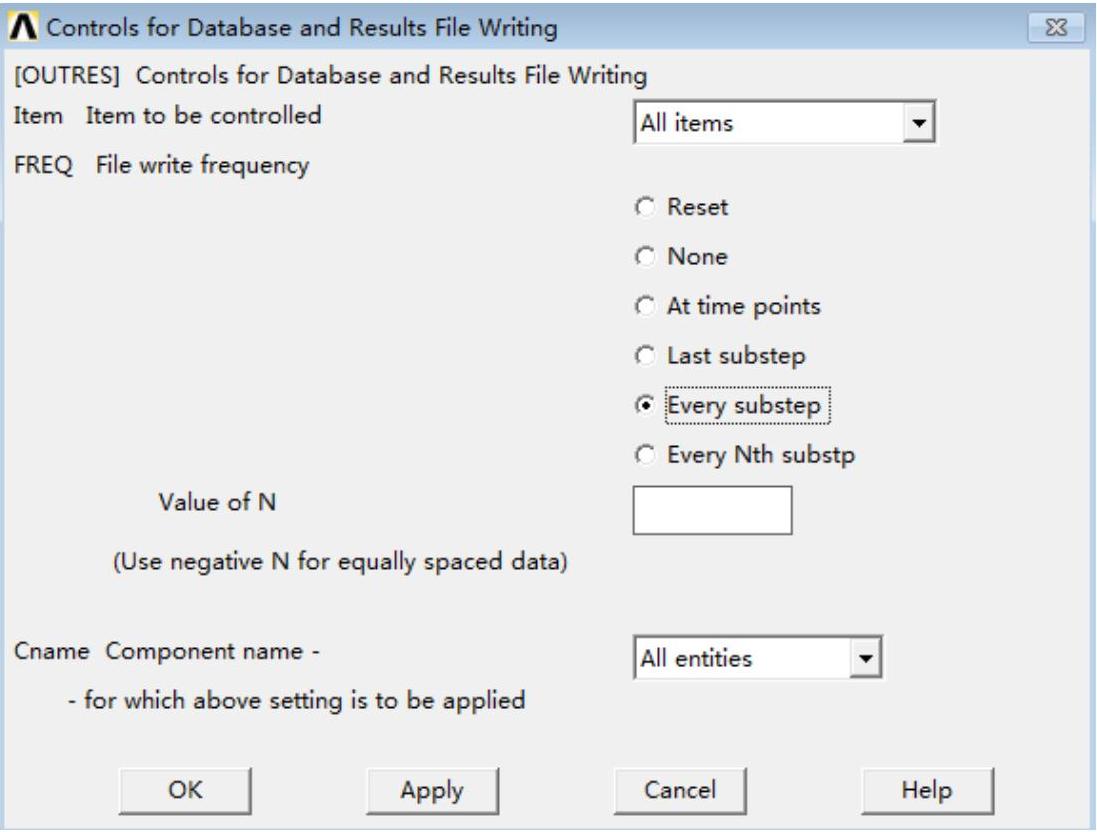

GUI：单击Main Menu→Solution→Load Step Opts→Output Ctrls→DB/Results File，弹出输出控制设置面板，如图6-37所示，设置输入每一个子步（Every substep），单击“OK”按钮。
图6-37 输出控制设置面板
（2）设置阻尼

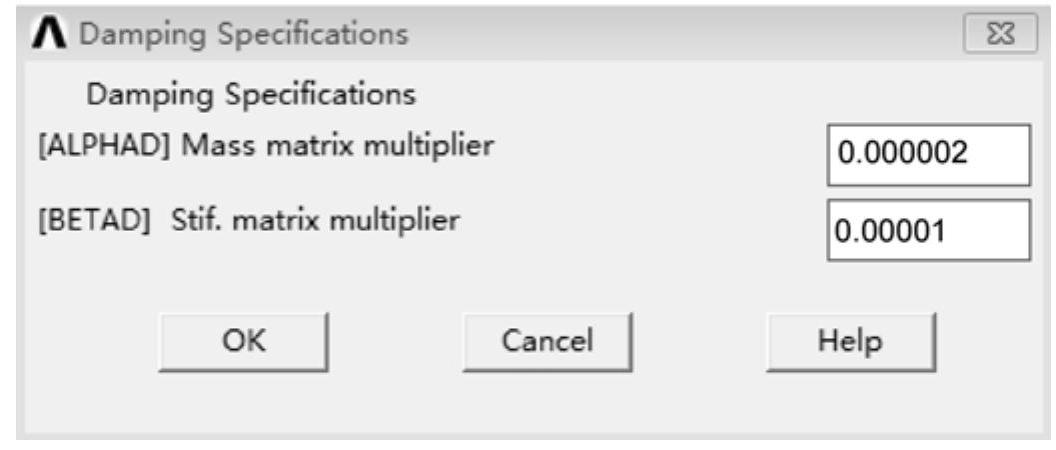

GUI：单击Main Menu→Solution→Load Step Opts→Time/Frequence→Damping，弹出阻尼设置面板，如图6-38所示，输入质量阻尼系数（Mass matrix multiplier）为0.000002和刚度阻尼系数（Stif.matrix multiplier）为0.00001，单击“OK”按钮。
图6-38 阻尼设置面板
5.设置断裂力学求解
该步骤可参考本章静态断裂力学求解中的“设置断裂力学求解”中的（1）～（4）。
6.求解
（1）定义四个数组
为了存储动态应力强度因子需定义四个数组，定义方法如下。

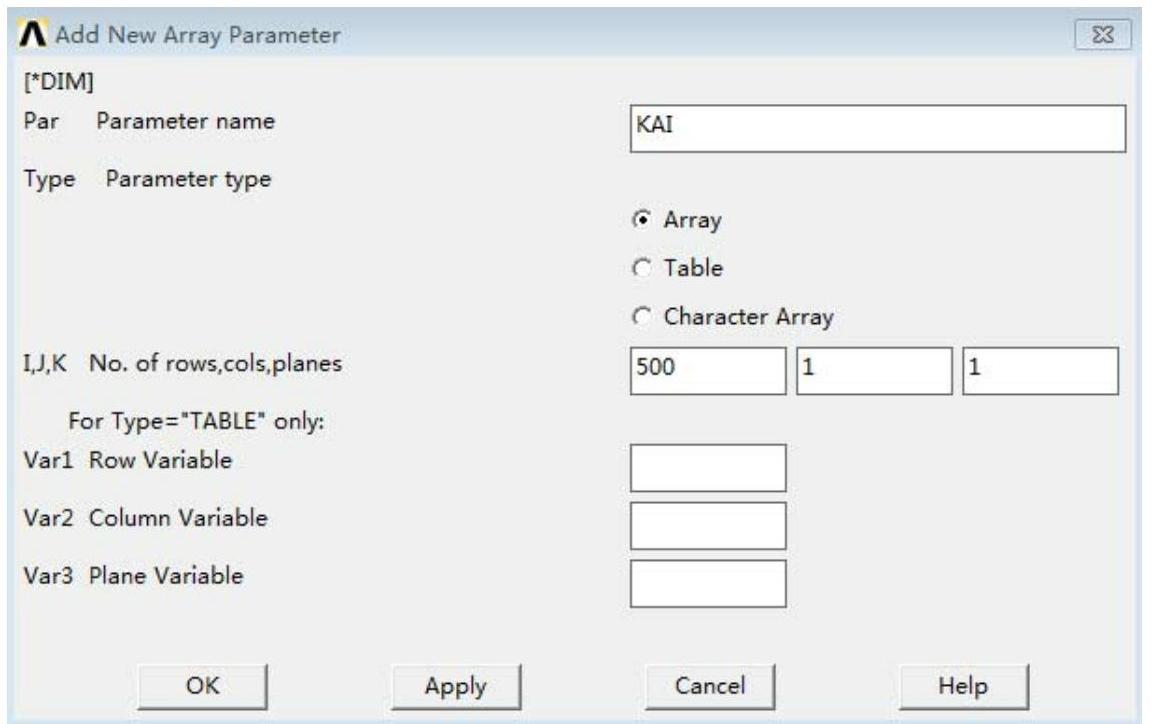

GUI：单击Utility Menu→Parameters→Array Parameters→Define/Edit，弹出数组参数面板，如图6-39所示，单击“Add”按钮，弹出新数组参数设置面板，如图6-40所示，输入数组参数名（Parameter name）为KAI，参数类型（Parameter type）为数组（Array），数组维数为500、1、1，单击“Apply”按钮；继续输入数组参数名为KAII，单击“Apply”按钮；继续输入数组参数名为KBI，单击“Apply”按钮；继续输入数组参数名为KBII，单击“OK”按钮。
图6-39 数组参数面板
图6-40 新数组参数设置面板
（2）设置求解时间

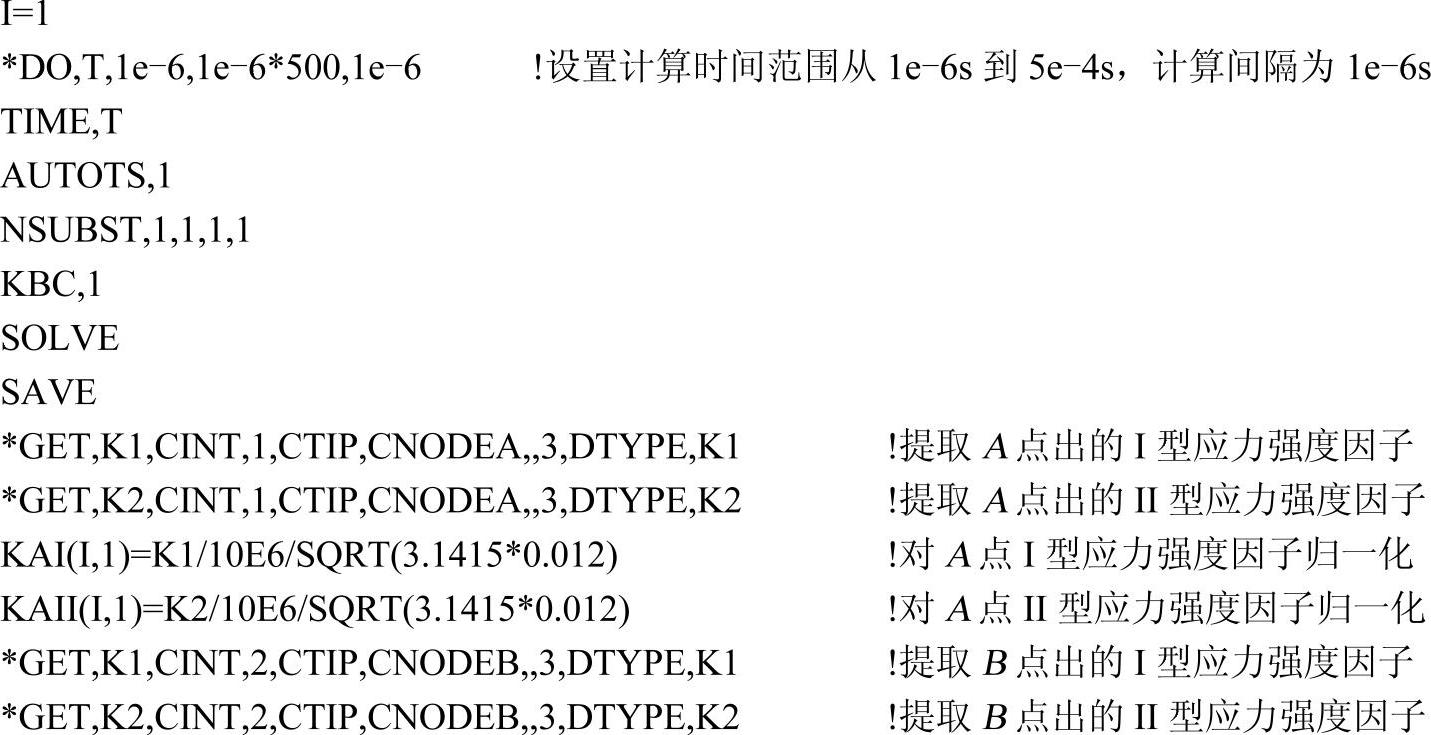

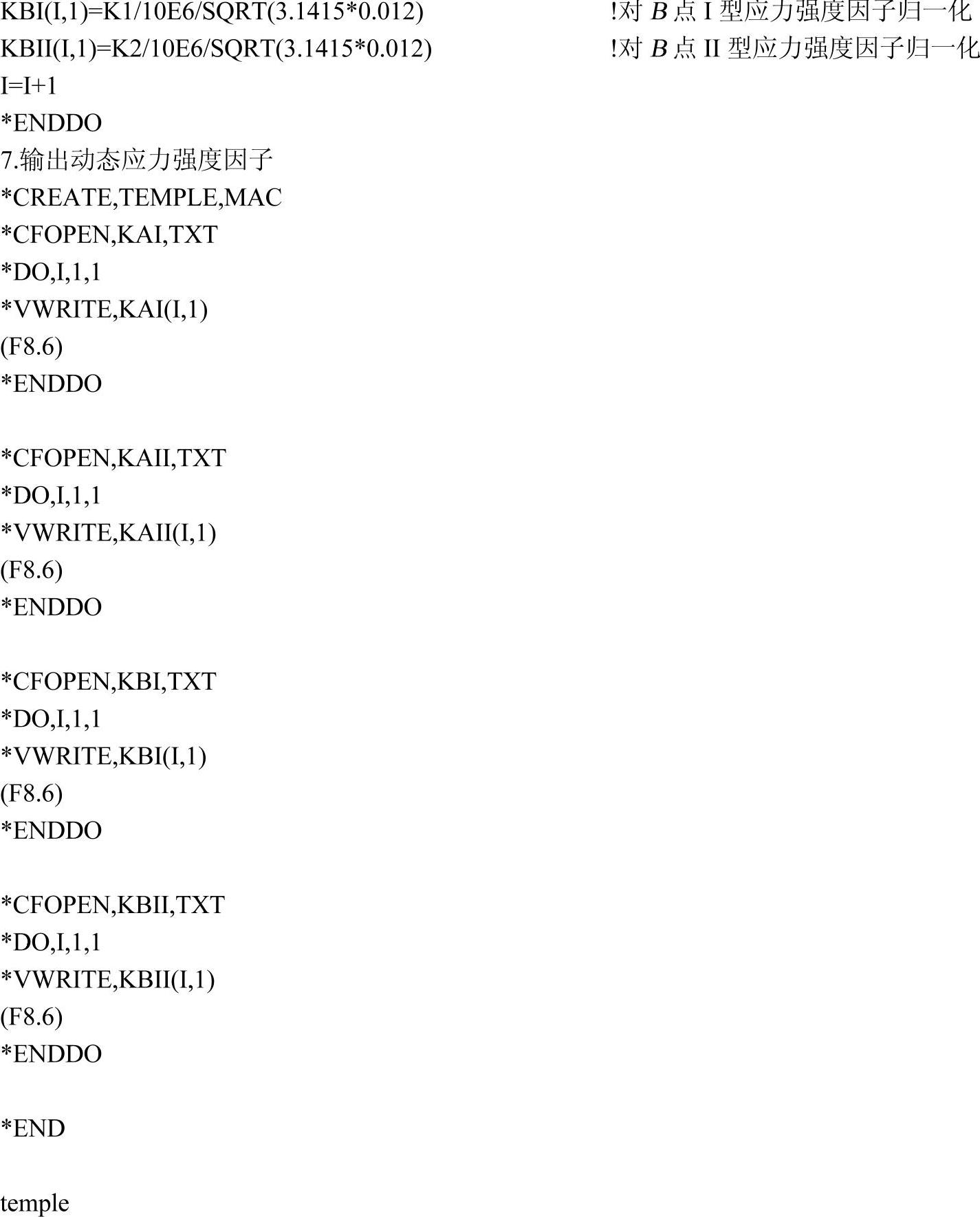

对于动态断裂力学问题，采用位移法计算应力强度因子非常繁琐，而且不能在ANSYS中直接实现。而相互作用积分法则可以很好地解决这一问题，下面给出了具体的命令流。
