图7-22~图7-25分别给出了求解过程中不同阶段的等效应力云图,由图7-22~图7-25可知随着转速的提高,圆盘的等效应力逐渐增大,最终达到2.07GPa。图7-26给出了圆盘外缘的轴向位移与转速的关系,由图7-26可知,随着转速的提高,轴向位移逐渐增大,并且在转速大于80rad/s后轴向位移迅速增大。图7-27给出了圆盘内孔的等效塑性应变与转速的关系,由图7-27可知,当转速达到82rad/s时,圆盘内孔处出现塑性应变。

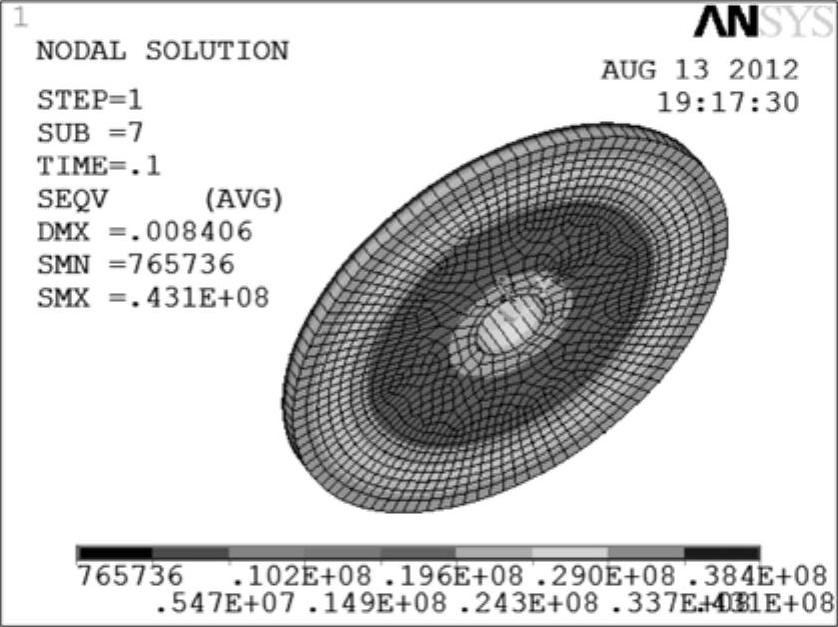

图7-22 时间为0.1s时的等效应力云图

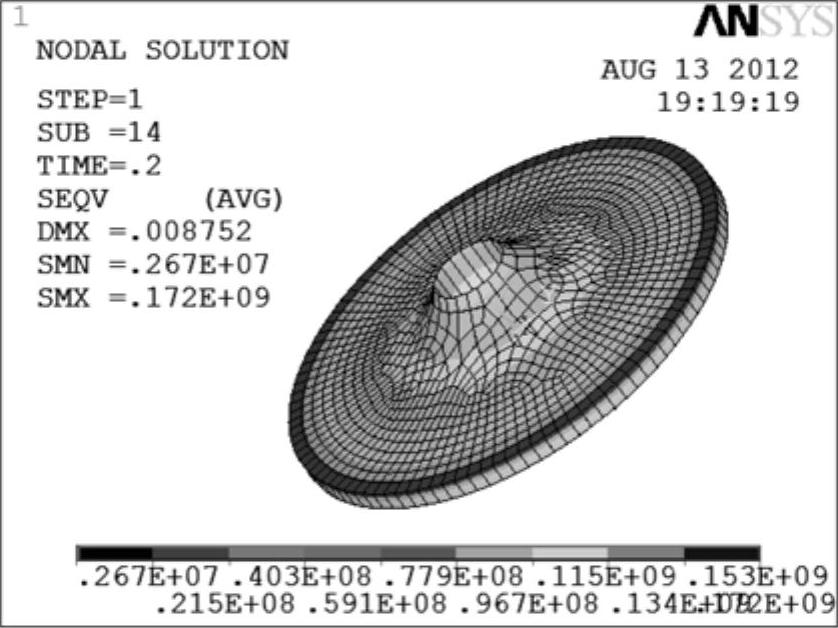

图7-23 时间为0.2s时的等效应力云图

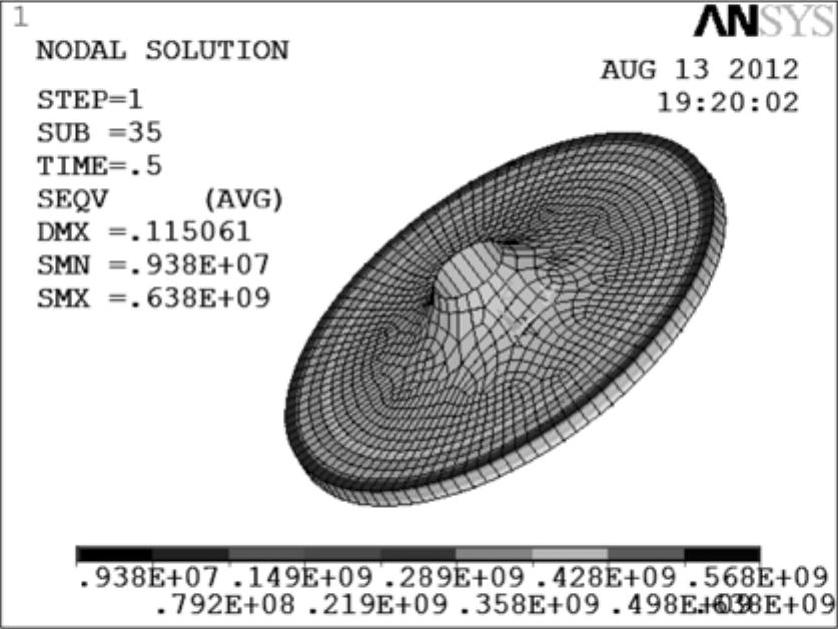

图7-24 时间为0.5s时的等效应力云图

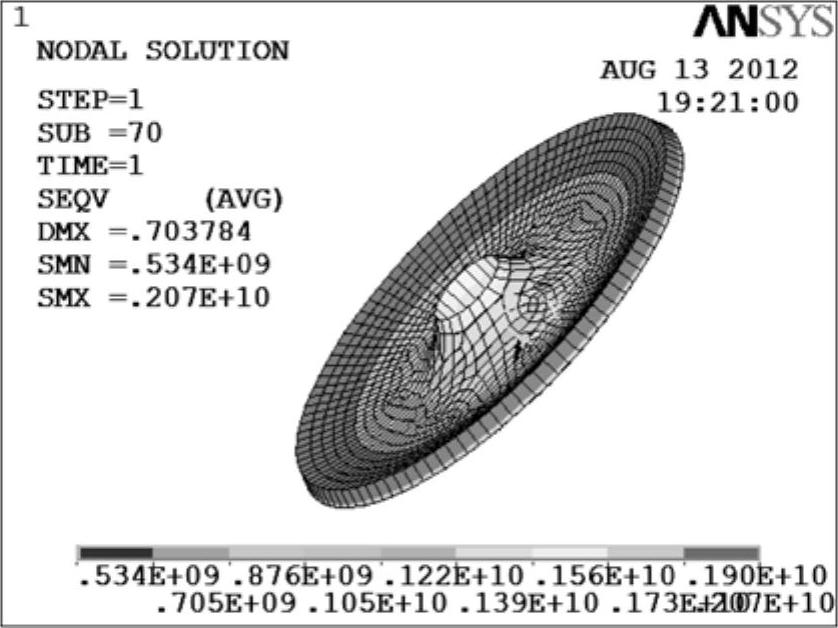

图7-25 时间为1s时的等效应力云图

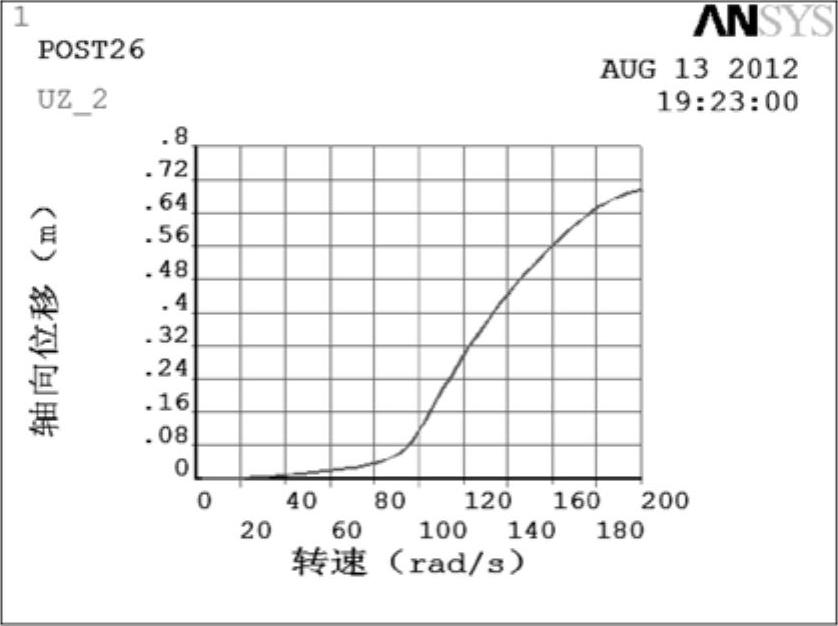

图7-26 圆盘外缘的轴向位移与转速的关系

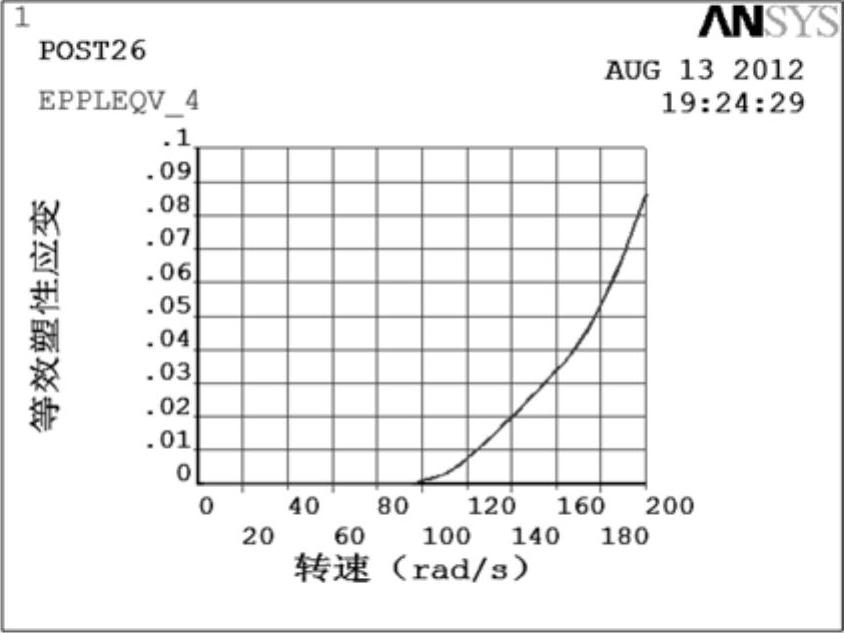

图7-27 圆盘内空的等效塑性应变与转速的关系
