8.6.3  后处理

8.6.3 后处理

图8-24~图8-26分别是不同阶数的模态振型图,但这几个振型图都是稳定的,不会使制动器出现尖叫现象,图8-27给出了制动器11阶模态的振型图,该阶模态中虚部为非0的正数,因此为不稳定模态振型,会引起制动器发生尖叫。

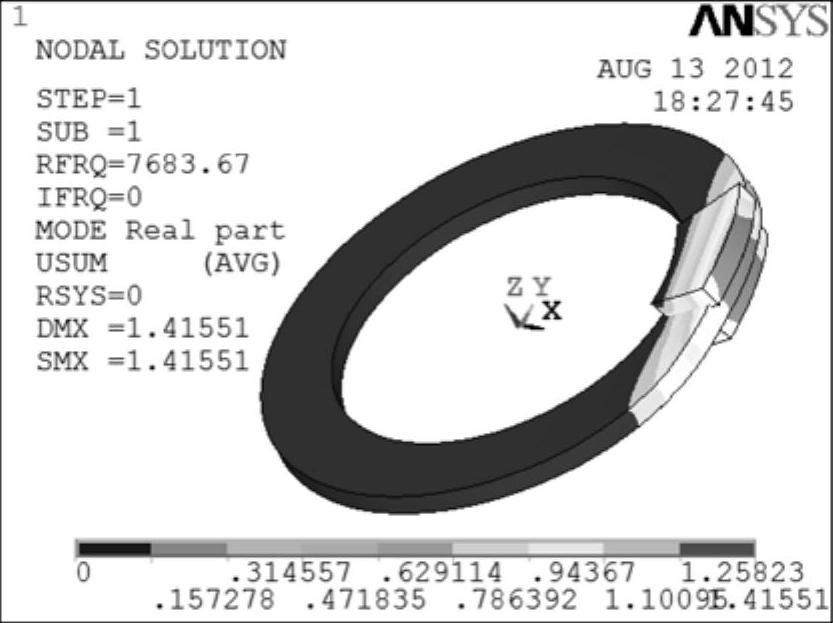

图8-24 制动器一阶模态振型图

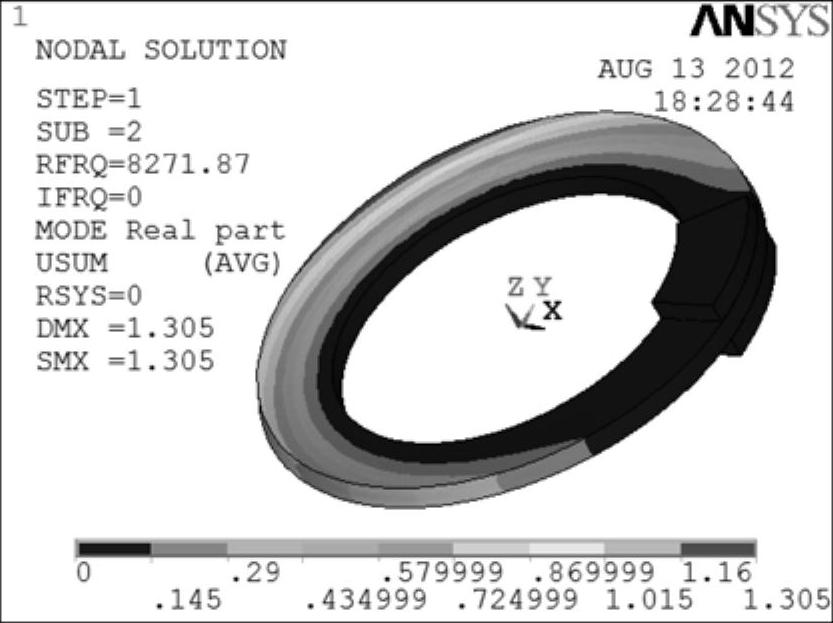

图8-25 制动器二阶模态振型图

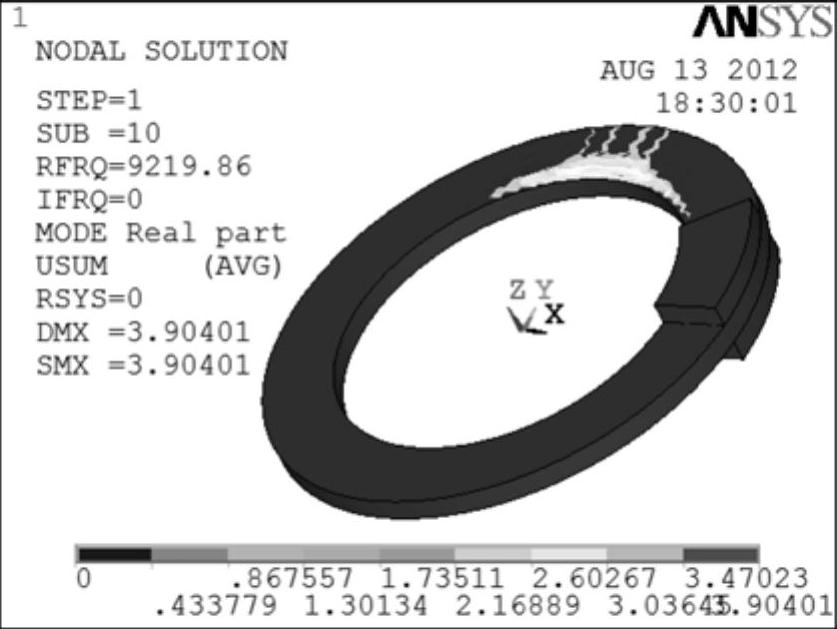

图8-26 制动器10阶模态振型图

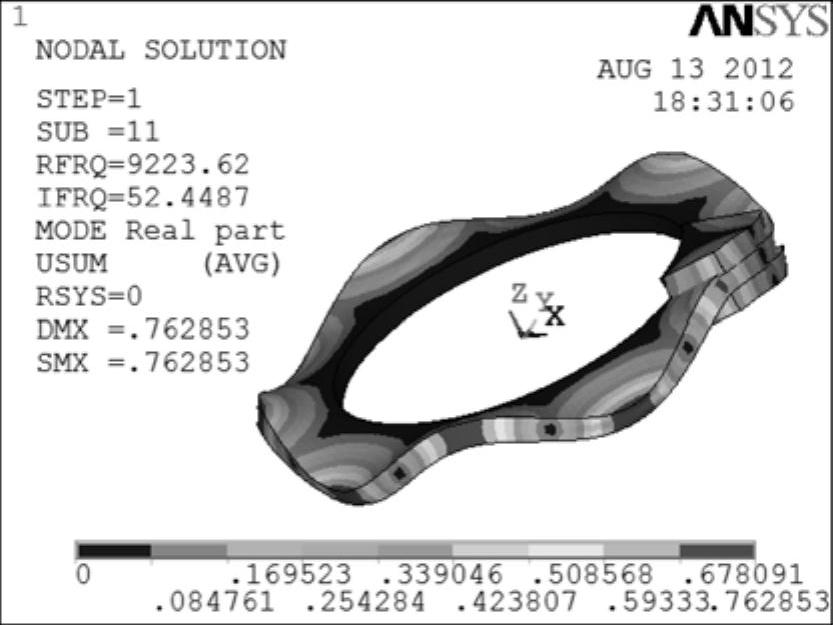

图8-27 制动器11阶模态振型图
