9.6  边界条件与载荷

9.6 边界条件与载荷

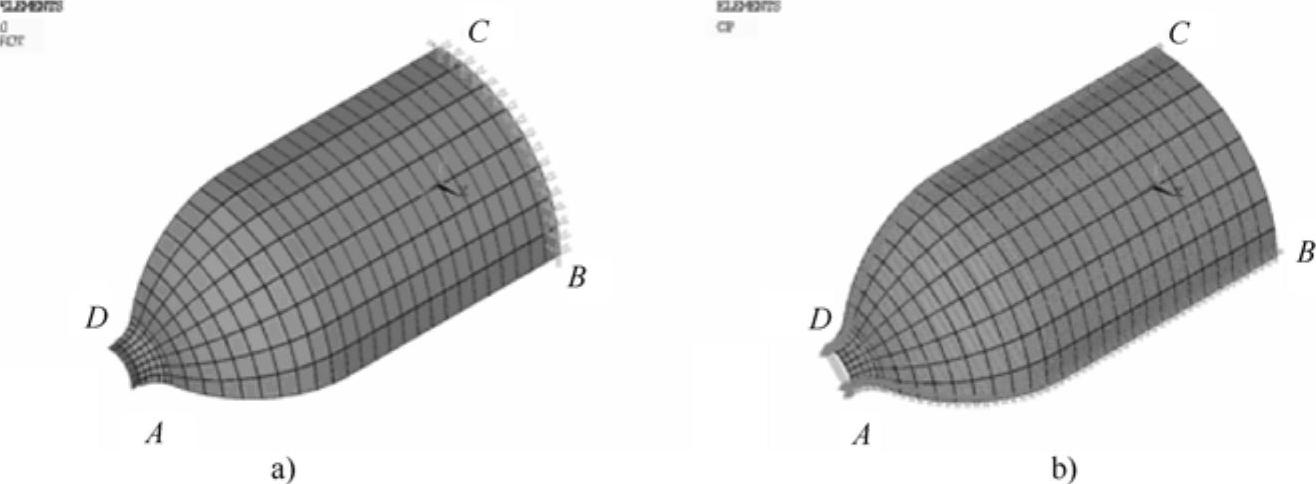

1/8的复合材料压力容器在DCAB和BC边均为对称边界条件(图9-2)。在复合材料压力容器内表面施加3MPa的均匀压力,此外复合材料压力容器的内表面温度为1000°C,外表面温度为500°C,沿着复合材料压力容器的厚度方向存在着500°C的温差,因此沿着复合材料压力容器的厚度方向每一层递减100°C,强化纤维的温度载荷会自动施加给均质基体。


图9-2 COPV边界条件
