10.6.3 后处理

图10-17给出了求解完毕后的等效应力云图，由图10-17可知最大等效应力为379MPa；图10-18给出了求解完毕后的等效塑性应变，由图10-18可知最大等效塑性应变为0.021911；图10-19给出了求解完毕后的平动位移云图，由图10-19可知最大平动位移为0.021911m；图10-20给出了求解完毕后的转动位移云图，由图10-20可知最大转动位移为0.019438rad；图10-21给出了MY弯矩的云图，由图10-21可知最大MY弯矩发生在单元123处最大值为16718.9N·m；图10-22给出了MZ弯矩的云图，由图10-22可知最大MZ弯矩发生在单元139处，最大值为38693.2N·m。

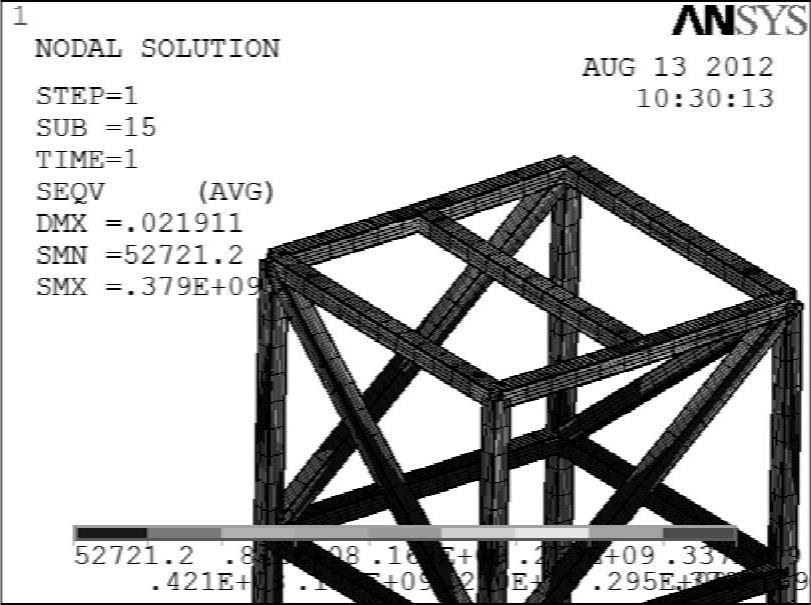

图10-17 等效应力云图

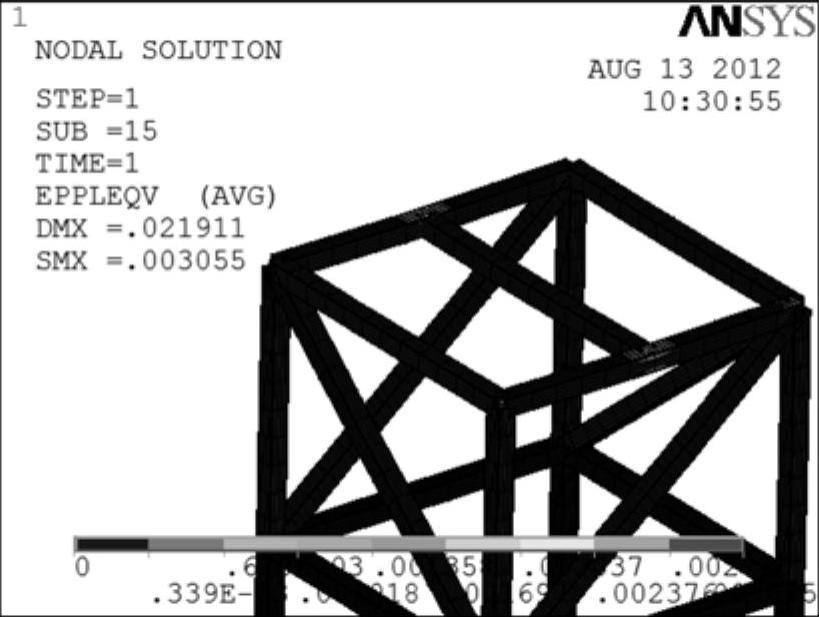

图10-18 等效塑性应变云图


图10-19 平动位移云图


图10-20 转动位移云图

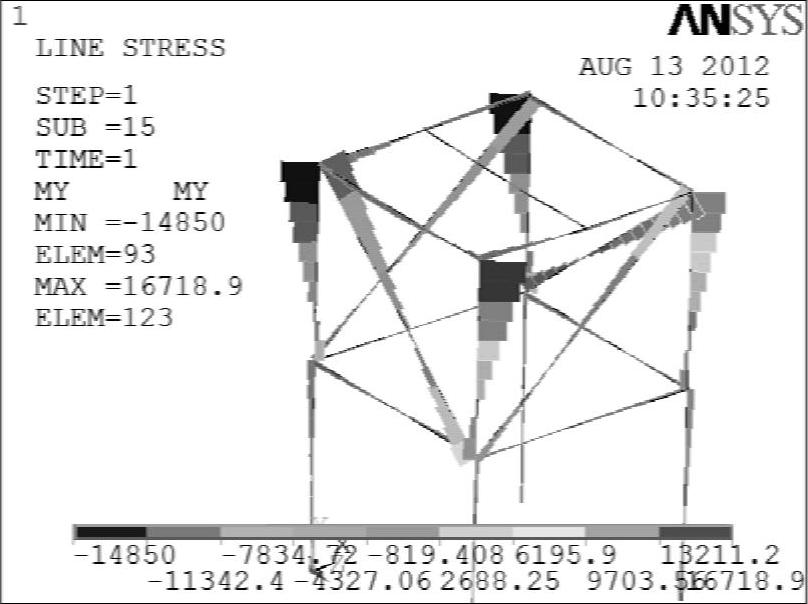

图10-21 MY弯矩的云图

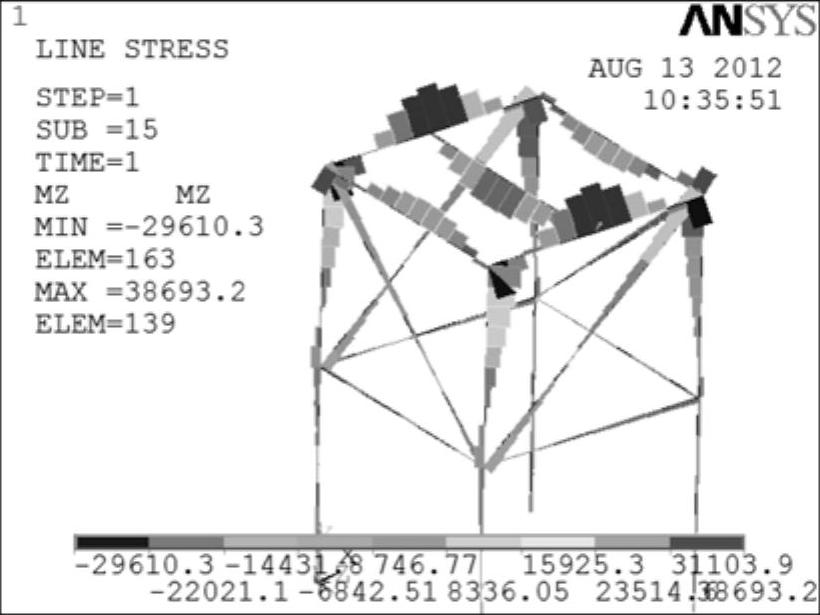

图10-22 MZ弯矩的云图
