12.2  几何模型

12.2 几何模型

如图12-1和图12-2分别给出了单轴拉伸的几何模型和刻痕处的放大图,具体几何尺寸为L1=0.02m,L2=0.2m,D1=0.035m,D2=0.025m,H=0.001m,D3=D2-2H

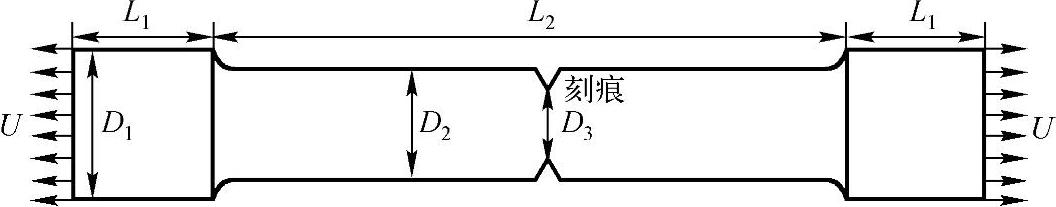

图12-1 拉伸试件的模型简图

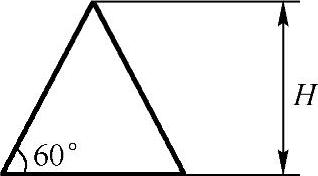

图12-2 刻痕的放大图
