如图19-1所示，搅拌摩擦焊接模拟的模型主要由两块304L不锈钢和一个圆柱形搅拌头组成。真实的搅拌头包括搅拌针和轴肩两部分。因为搅拌针在整个焊接过程产生的热量只占2%，因此模型中可以忽略，即该模型的圆柱形搅拌头为轴肩。具体几何尺寸如下：每一块焊接工件长度为76.2mm，宽度为31.75mm，厚度为3.18mm，轴肩的半径为2.62mm，轴肩的高度为15.24mm。

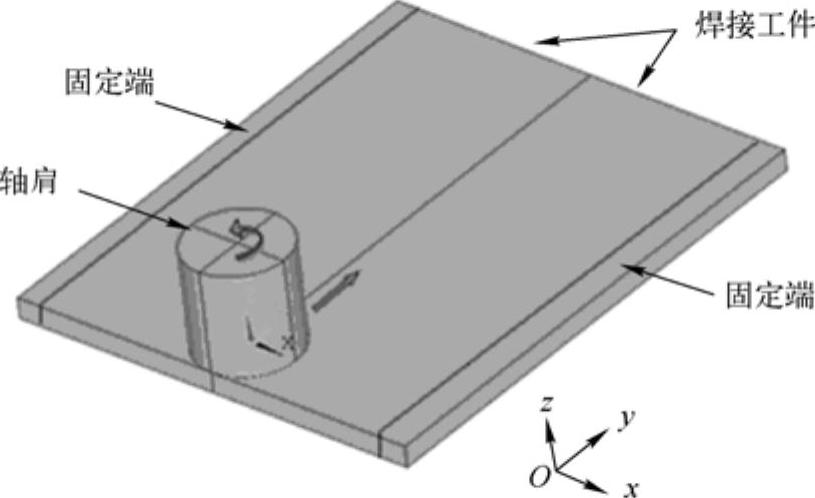

图19-1 焊接工件和搅拌头模型图
