20.6.3  后处理

20.6.3 后处理

图20-26和图20-27给出了第一个载荷求解完成时的不同结果云图。由图20-26可知,过盈配合造成的橡胶罩的最大等效应力为0.745MPa,由图20-27可知,过盈配合造成的橡胶罩的最大弹性应变能为0.068。图20-28和图20-29给出了第二个载荷求解完成时的不同结果云图,由图20-28可知,第二个载荷求解完成后y方向的最大位移为10.4013mm,由图20-29可知,第二个载荷求解完成后的最大等效应力为0.761MPa。

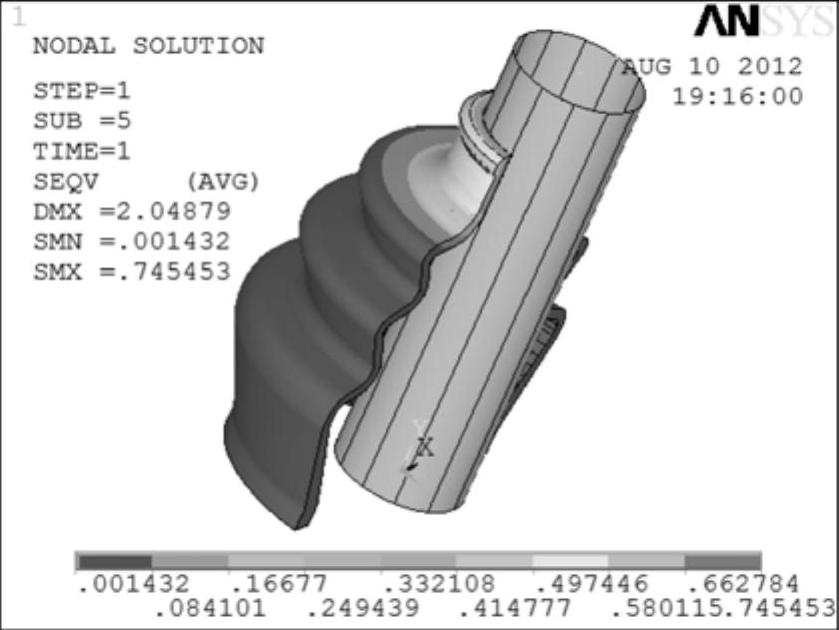

图20-26 第一个载荷求解完成时的等效应力云图

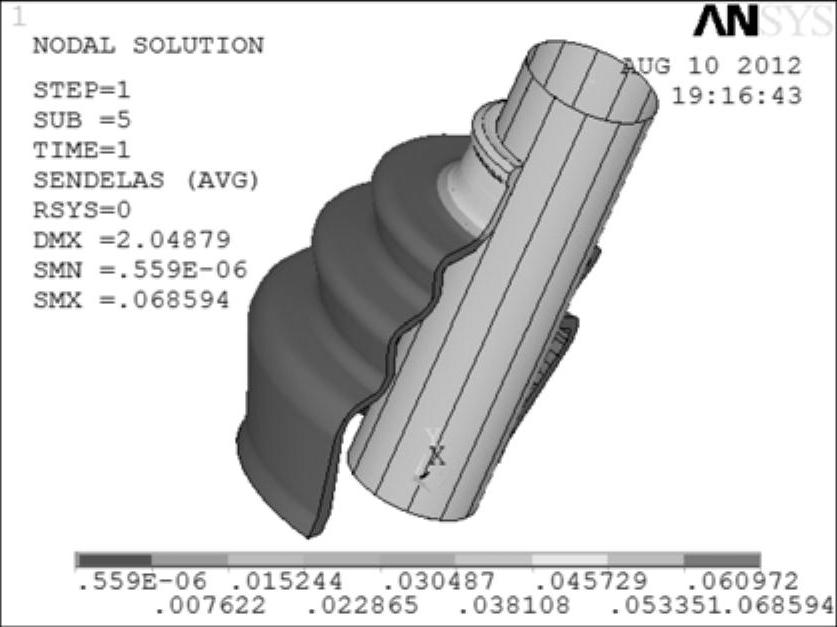

图20-27 第一个载荷求解完成时的弹性应变能云图

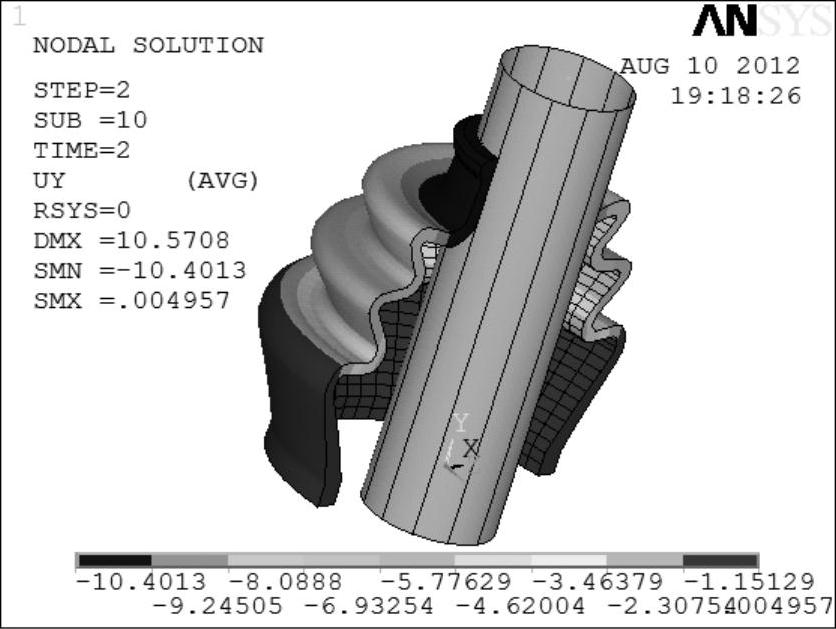

图20-28 第二个载荷求解完成时的UY位移云图

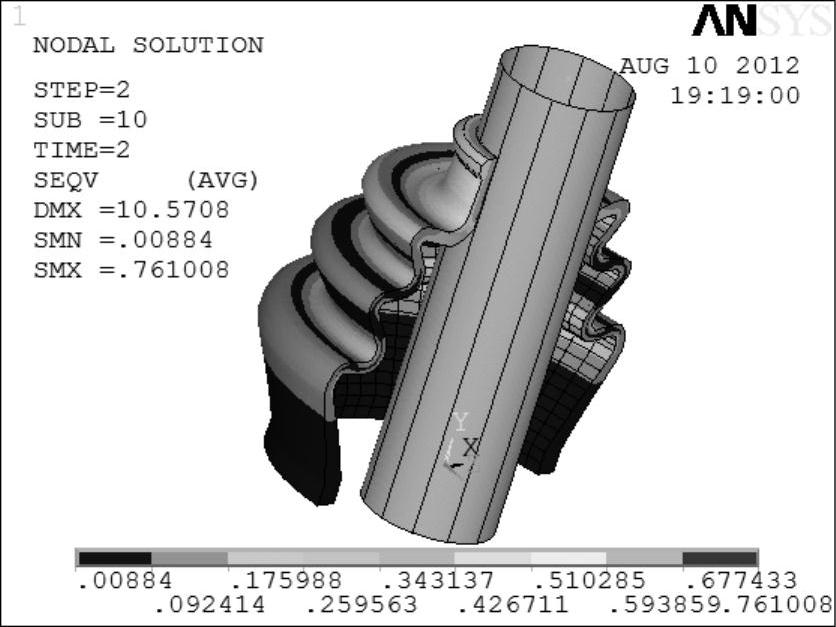

图20-29 第二个载荷求解完成时的等效应力云图

图20-30和图20-31给出了第三个载荷求解完成时的不同结果云图,由图20-30可知,第三个载荷求解完成后最大等效应力为1.09314MPa,由图20-31可知,第三个载荷求解完成后的最大接触压力为0.2439MPa。

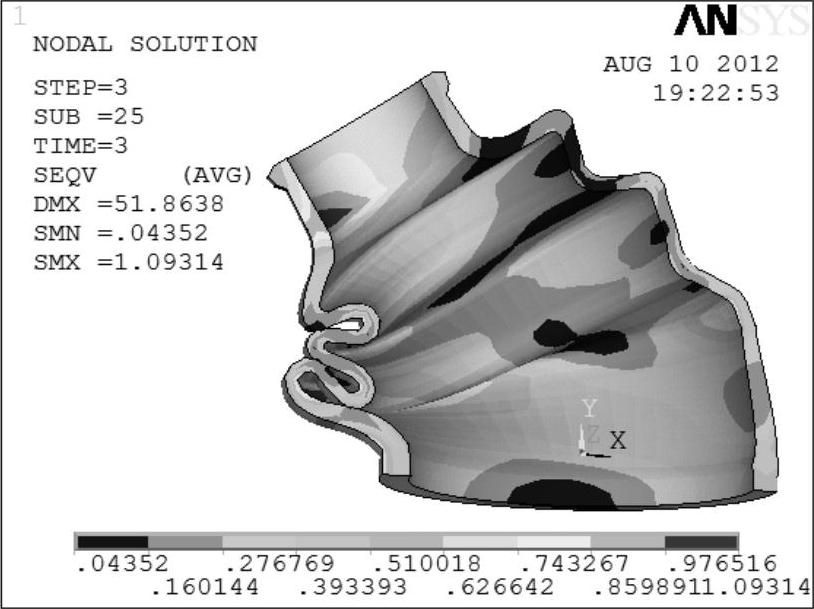

图20-30 第三个载荷求解完成时的等效应力

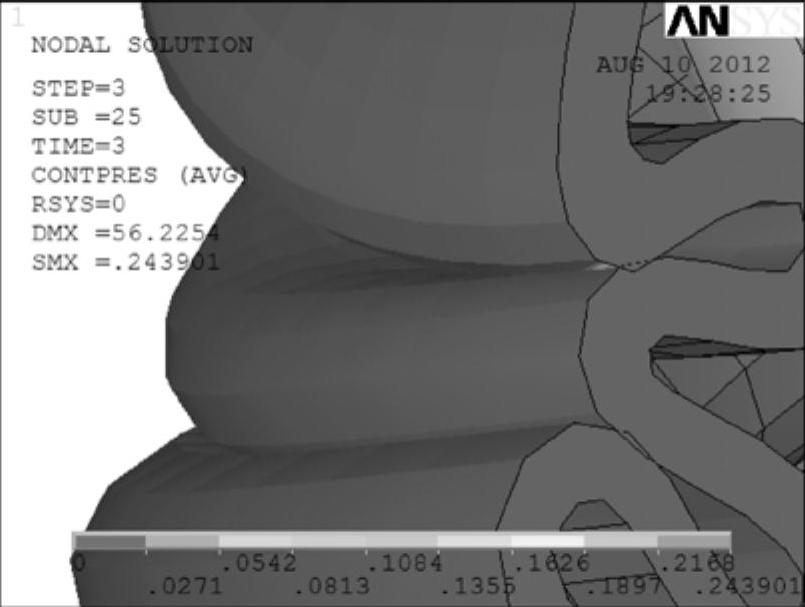

图20-31 第三个载荷求解完成时的接触压力云图
