1.3.2  打开图形文件

1.3.2 打开图形文件

通过AutoCAD 2014打开新图形文件的方法主要有以下几种。


2)单击“应用程序”按钮978-7-111-45385-7-Chapter01-56.jpg,接着在弹出的“应用程序”菜单中选择“打开”|“图形”命令。

3)在命令窗口的命令行中输入“OPEN”命令,并按<Enter>键确定。

4)在菜单栏中选择“文件”|“打开”命令。

5)按<Ctrl+O>组合快捷键。

执行上述打开图形文件的命令操作之一,系统弹出图1-12所示的“选择文件”对话框,从中选择要打开的图形文件,然后单击“打开”按钮即可打开该图形文件。

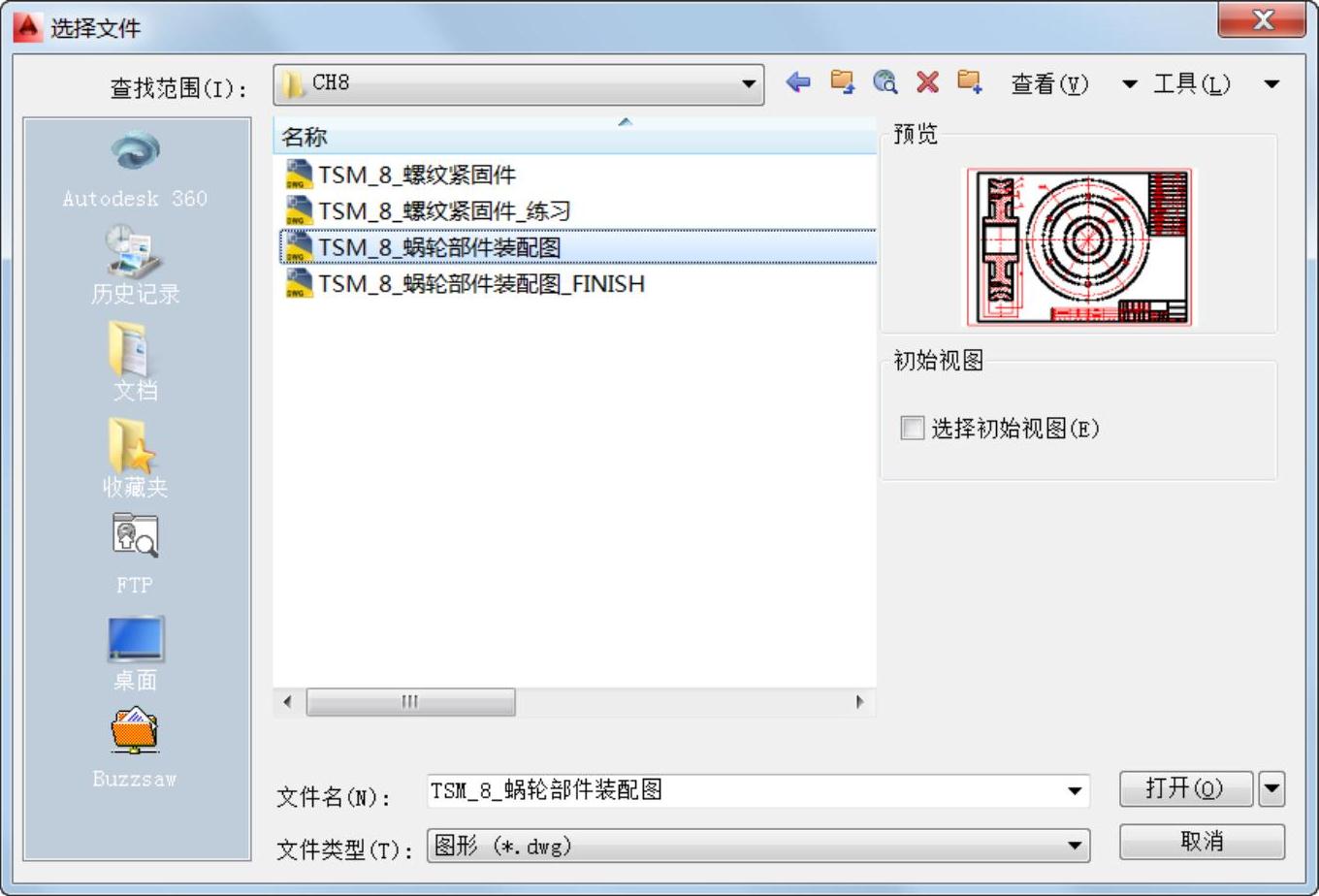

图1-12 “选择文件”对话框

知识点拨:打开AutoCAD图形时,有时需要同时打开多张图形进行对比操作,此时如果一张一张地打开,虽然能达到目的,但显然较慢。其实在执行“OPEN”命令打开“选择文件”对话框时,可以按住<Ctrl>键来一次性选择要打开的多个图形,单击“打开”按钮,从而打开多个图形文件。可以执行“水平平铺”或“垂直平铺”命令将多个图形同时显示。
