3.1.2 绘制构造线
构造线是一种线性对象，它通过两个点并向两个方向无限延伸，通常用作创建其他对象的参照。显示图形范围的命令会忽略构造线。
通过指定两点创建构造线的方法步骤如下。
在功能区“默认”选项卡的“绘图”面板中单击“构造线”按钮
，此时命令行出现“指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：”的提示信息。
指定一个点以定义构造线的根。
指定第二个点作为构造线要经过的点。
根据需要继续指定构造线，所有后续构造线都经过第一个指定点。
按<Enter>键结束命令。此外，执行“构造线”命令后，还可以使用以下提示选项来创建所需的构造线。
●“水平”：用于创建一条通过选定点的水平构造线，即创建通过选定点并平行于X轴的构造线。
●“垂直”：用于创建一条通过选定点的垂直构造线，即创建通过选定点并平行于Y轴的构造线。
●“角度”：以指定的角度创建一条构造线。选择该提示选项后，命令行将出现“输入构造线的角度（0）或[参照（R）]：”的提示信息，此时可指定放置线的角度，或者选择“参照”选项并接着指定与选定参考线之间的夹角，此夹角角度从选定参考线开始按逆时针方向测量。
●“二等分”：创建一条构造线，它经过选定的角顶点，并且将选定的两条线之间的夹角平分。此构造线将位于由3个点确定的平面中。
●“偏移”：创建平行于另一条对象的构造线。选择该提示选项后，命令行将出现“指定偏移距离或[通过（T）]<通过>：”的提示信息，此时指定新构造线偏离选定对象的距离，或者选择“通过”选项以创建从一条直线偏移并通过指定点的构造线。 请看以下绘制构造线的一个简单范例。
在“快速访问”工具栏中单击“打开”按钮
，选择随书配套光盘中的“构造线即学即练.dwg”文件，单击“选择文件”对话框中的“打开”按钮，已有图形如图3-2所示。
在功能区“默认”选项卡的“绘图”面板中单击“构造线”按钮

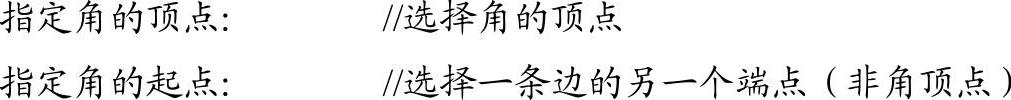

，根据命令行提示进行以下操作。

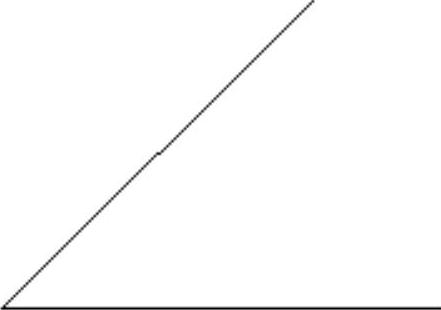

图3-2 已有图形
采用“二等分”方式绘制的一条构造线如 图3-3所示。
图3-3 绘制一条构造线
