“连续”圆弧绘制方式
2025年09月26日
11.“连续”圆弧绘制方式
可以创建圆弧使其相切于上一次绘制的直线或圆弧。其操作步骤是在绘制好直线或圆弧后，在功能区的“默认”选项卡的“绘图”面板中单击“连续”按钮
，此时以上一条直线或圆弧的末端点作为新圆弧的起点，接着指定新圆弧的端点即可。
在这里，介绍一个绘制圆弧的典型范例，以让读者即学即练，加深印象。
在“快速访问”工具栏中单击“新建”按钮
，弹出“选择样板”对话框，选择“acadiso.dwt”图形样板，单击“打开”按钮。
切换至“草图与注释”工作空间，从功能区的“默认”选项卡的“绘图”面板中单击“起点、端点和半径”按钮

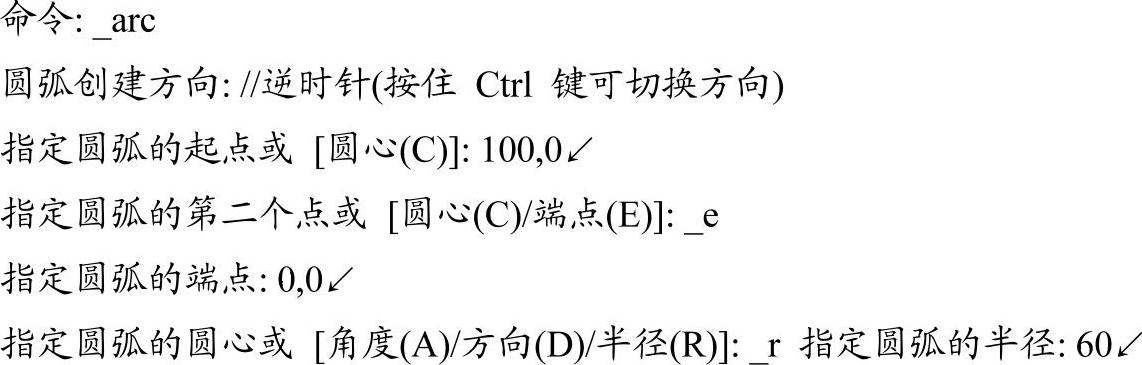

，根据命令提示进行以下操作。
通过指定起点、端点和半径绘制图3-12所示的一段圆弧。
从功能区的“默认”选项卡的“绘图”面板中单击“连续”按钮
，接着在“指定圆弧的端点：”提示下输入“68<135”并按<Enter>键，从而绘制图3-13所示的与上一条圆弧相切的圆弧。

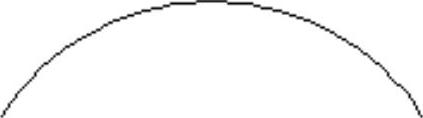

图3-12 绘制一段圆弧

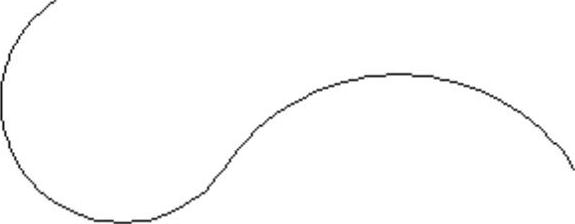

图3-13 完成绘制第二段圆弧
