3.8.3  绘制定数等分点

定数等分点是通过指定点数量来在选定对象上创建等分点，要绘制定数等分点，则在功能区的“默认”选项卡的“绘图”面板中单击“定数等分”按钮，或者在命令行的“键入命令”提示下输入“DIVIDE”并按<Enter>键，接着选择要定数等分的对象以及输入线段数目（即点的数目）即可。请看以下绘制定数等分点的一个实例。

在“快速访问”工具栏中单击“打开”按钮，弹出“选择文件”对话框，选择随书配套的“绘制定数等分点即学即练.dwg”文件来打开，原始图形如图3-24所示。

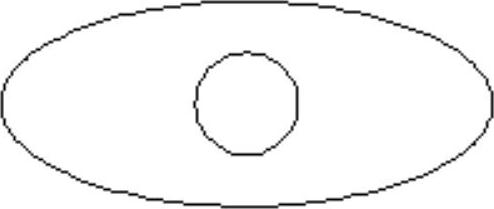

图3-24 原始图形

在命令行中输入“DDPTYPE”并按<Enter>键，打开“点样式”对话框，选择图3-25所示的点样式，并相对于屏幕设置大小，点大小为3%，然后单击“确定”按钮。

在功能区的“默认”选项卡的“绘图”面板中单击“定数等分”按钮，或者在命令行的“键入命令”提示下输入“DIVIDE”并按<Enter>键，选择椭圆作为要定数等分的对象，然后输入线段数目为7，结果如图3-26所示。

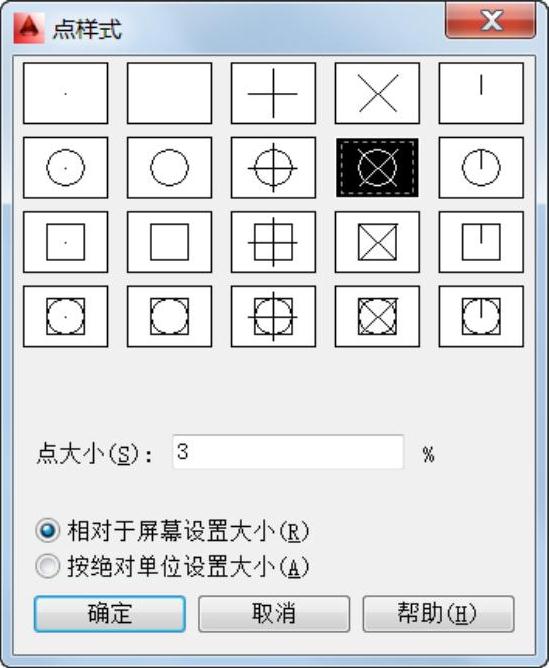

图3-25 设置点样式

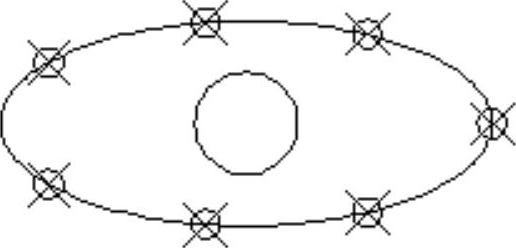

图3-26 按7等分在选定对象上创建点

在“快速访问”工具栏中单击“另存为”按钮，将图形另存为“绘制定数等分点即学即练完成效果.dwg”。
