3.16  思考与练习题

1）如何绘制由直线段组成的闭合图形？

2）构造线与射线有什么不同？

3）绘制圆和圆弧的方法分别有哪些？

4）绘制一个120mm×65mm，旋转30°的矩形（用尺寸进行限制）。

5)如何绘制圆环？

6)如何创建面域？

7)什么是区域覆盖对象？如何使用区域覆盖功能？

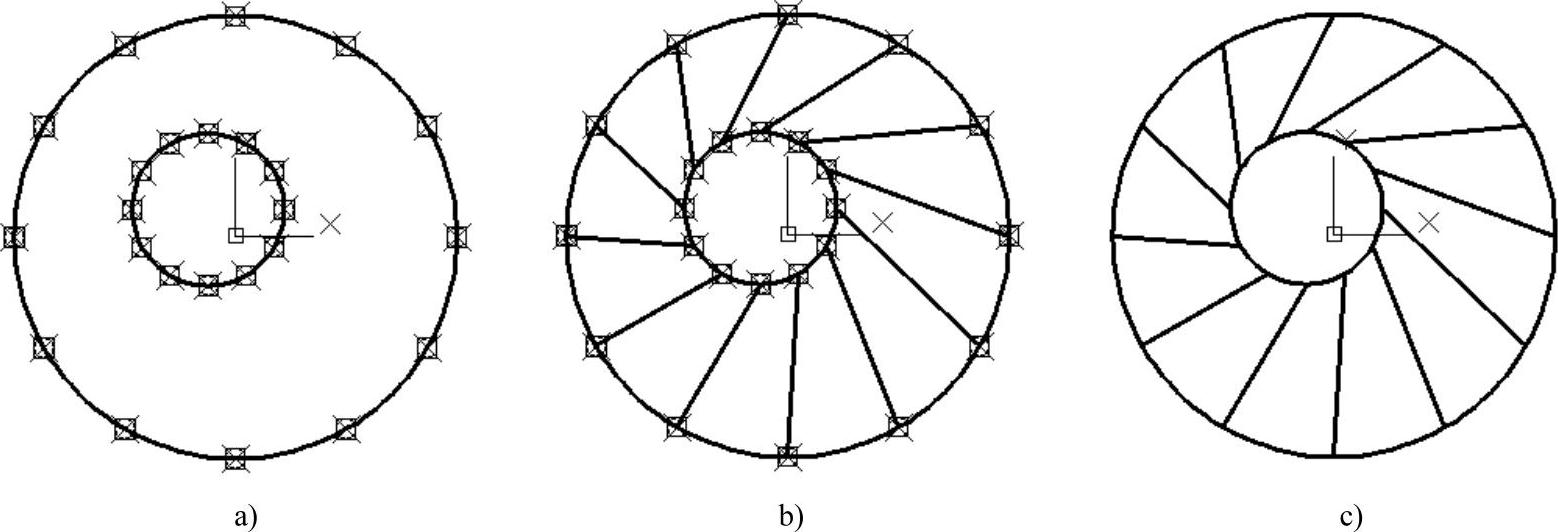

8)上机练习：先绘制两个圆，大圆圆心位置为(0，0)，其半径为160，小圆圆心位置为(-20，20)，小圆半径为55，并在两个圆上均创建定数等分点（12等分），如图3-68a所示。接着使用直线工具绘制相关的直线（图3-68b），最后将所有的定数等分点删除，得到的图形效果如图3-68c所示。

图3-68 上机练习题

9）请自行绘制一个平面图，要求应用到“多段线”“椭圆”“圆”“矩形”和“图案填充”这些绘图工具。
