4.6.3 路径阵列
路径阵列是指将选定对象沿着指定的路径均匀地分布，路径可以是直线、多段线、三维多段线、样条曲线、螺旋、圆弧、圆或椭圆。
创建路径阵列的步骤简述如下。
在功能区的“默认”选项卡的“修改”面板中单击“路径阵列”按钮
。
选择要阵列的对象，并按<Enter>键。
，选择所需对象（如直线、多段线、三维多段线、样条曲线、螺旋、圆弧、圆或椭圆）作为阵列的路径。
，在功能区中出现图4-35所示的“阵列创建”上下文选项卡，从中指定沿着路径分布对象的方法。

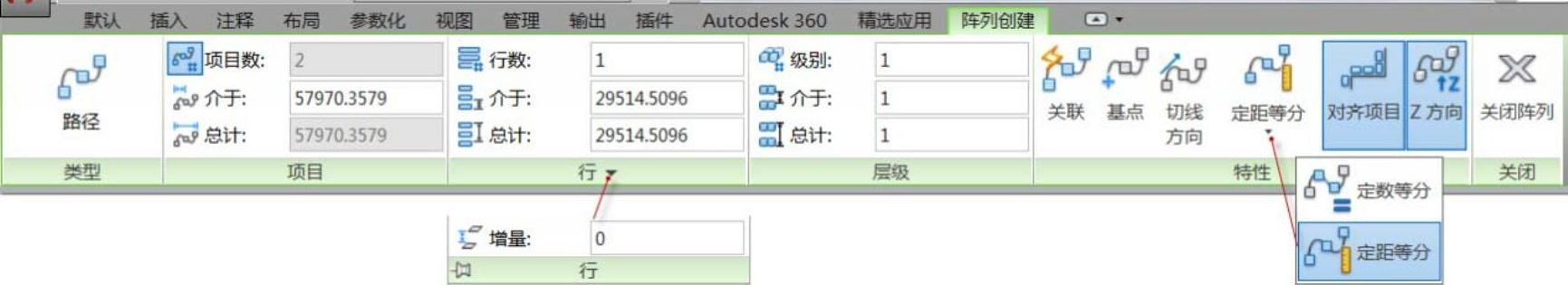

图4-35 在“阵列创建”上下文选项卡中指定分布方法
●要沿整个路径长度均匀地分布项目，则在“特性”面板中单击“定数等分”按钮
。
●要以特定间距分布对象，则在“特性”面板中单击“定距等分”按钮
。
沿路径移动光标以进行调整，或者在“阵列创建”上下文选项卡中设置其他相关的选项及参数值。
按<Enter>键完成阵列，或者单击“关闭阵列”按钮
以完成阵列。
请看以下使用路径阵列的范例。
在“快速访问”工具栏中单击“打开”按钮
，选择“路径阵列即学即练.dwg”图形文件并打开，文件中的原始图形如图4-36所示。
在功能区的“默认”选项卡的“修改”面板中单击“路径阵列”按钮
。
在图形窗口中选择树叶图形对象作为要阵列的对象，按<Enter>键。
在图4-37所示的大概位置处单击圆弧以将它作为阵列的路径。

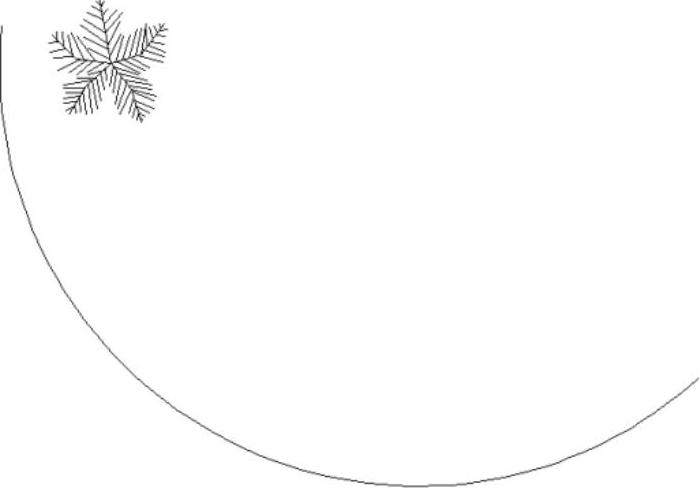

图4-36 原始图形

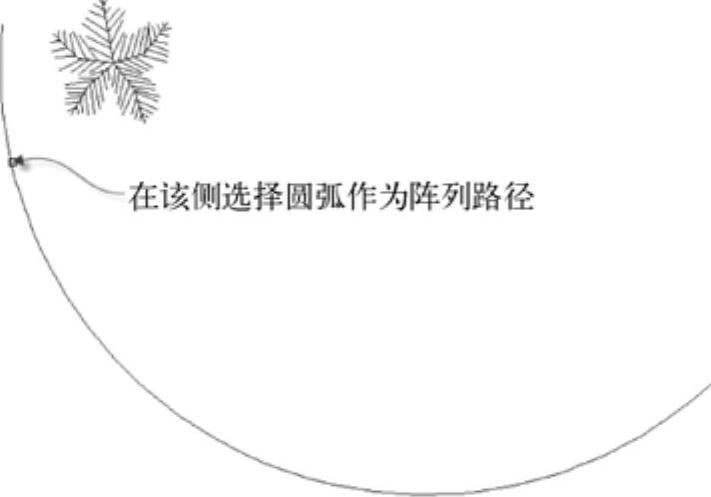

图4-37 指定阵列路径
在功能区出现的“阵列创建”上下文选项卡中，单击“特性”面板中的“定数等分”按钮
，并单击选中“关联”按钮
，项目数设置为5，行数为1，级别为1，其他设置如图4-38所示。

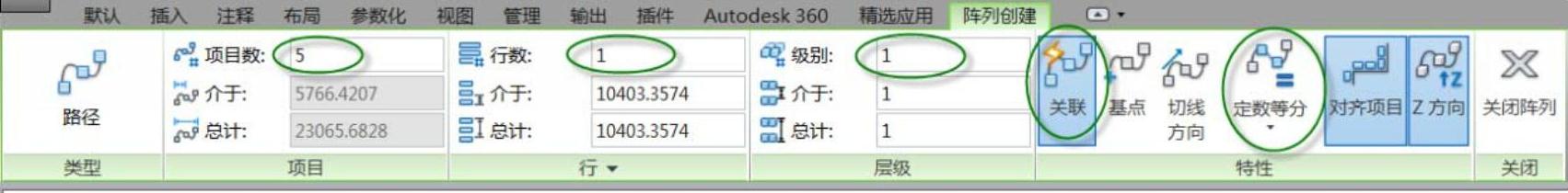

图4-38 设置路径阵列的相关内容
单击“关闭阵列”按钮
，完成创建该路径阵列的结果如图4-39所示。
知识点拨：本例中，如果在“阵列创建”上下文选项卡的“特性”面板中取消选中“对齐项目”按钮
，那么最终得到的路径阵列效果如图4-40所示。“对齐项目”按钮用于指定是否对齐每个项目以与路径的方向相切，对齐相对于第一个项目的方向。而“Z方向”按钮
则控制是否保持项目的原始Z方向或沿三维路径自然倾斜项目。“切线方向”按钮
用于指定阵列中的项目如何相对于路径的起始方向对齐。

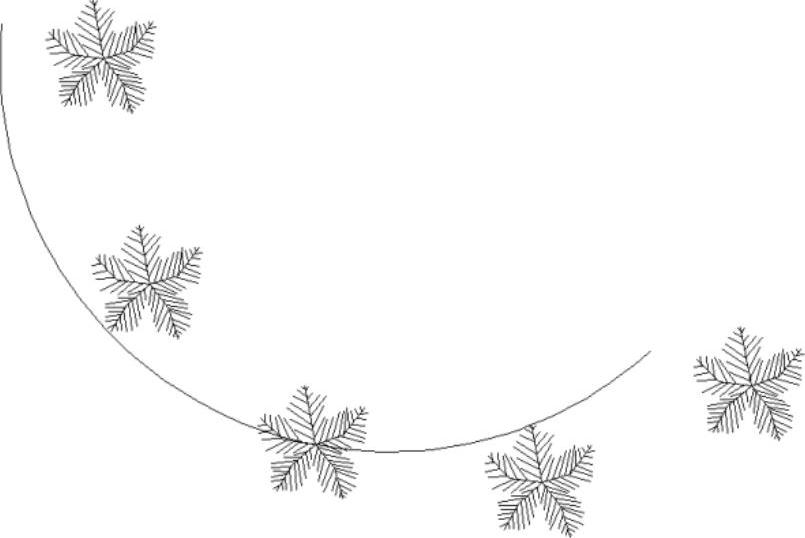

图4-39 完成创建路径阵列

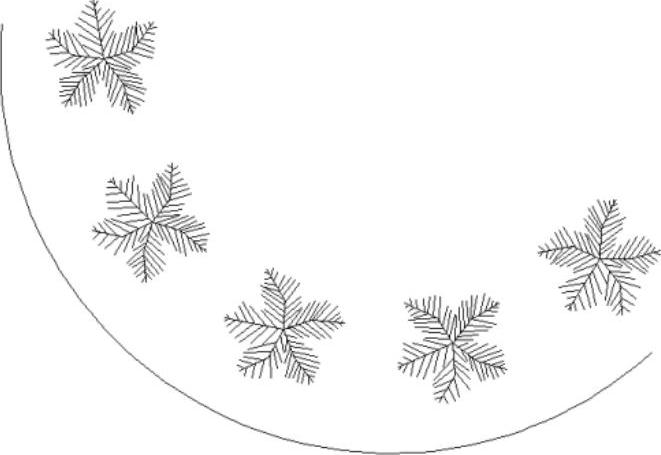

图4-40 取消选中“对齐项目”得到的结果
在“快速访问”工具栏中单击“另存为”按钮
，指定保存路径，将图形另存为“路径阵列即学即练完成效果.dwg”文件。
