4.11.2  倒角

4.11.2 倒角

倒角用于连接两个对象，使它们以平角或倒角相接。倒角的创建方法和圆角的创建方法是相似的。除了可以在两个选定对象之间创建倒角外，还可以为多段线中的两条线段倒角（例如，可以为相邻或只能用一条圆弧段分开的多段线的线段创建倒角，对于被圆弧段间隔的多段线线段，倒角将删除此圆弧并用倒角线替换它），也可以对整条多段线进行倒角（对整条多段线进行倒角时，每个交点都被倒角，但只对那些长度足够适合倒角距离的线段进行倒角）。

下面通过一个范例介绍如何在二维图形中创建倒角。

在“快速访问”工具栏中单击“打开”按钮，选择“倒角即学即练.dwg”图形文件并打开，文件中的原始图形如图4-64所示。

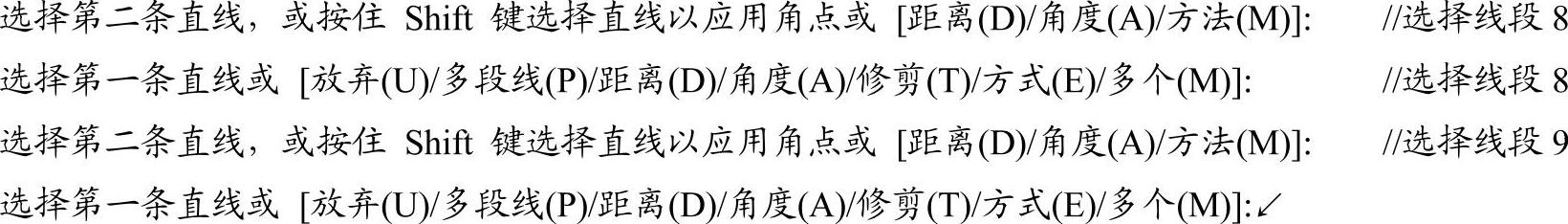

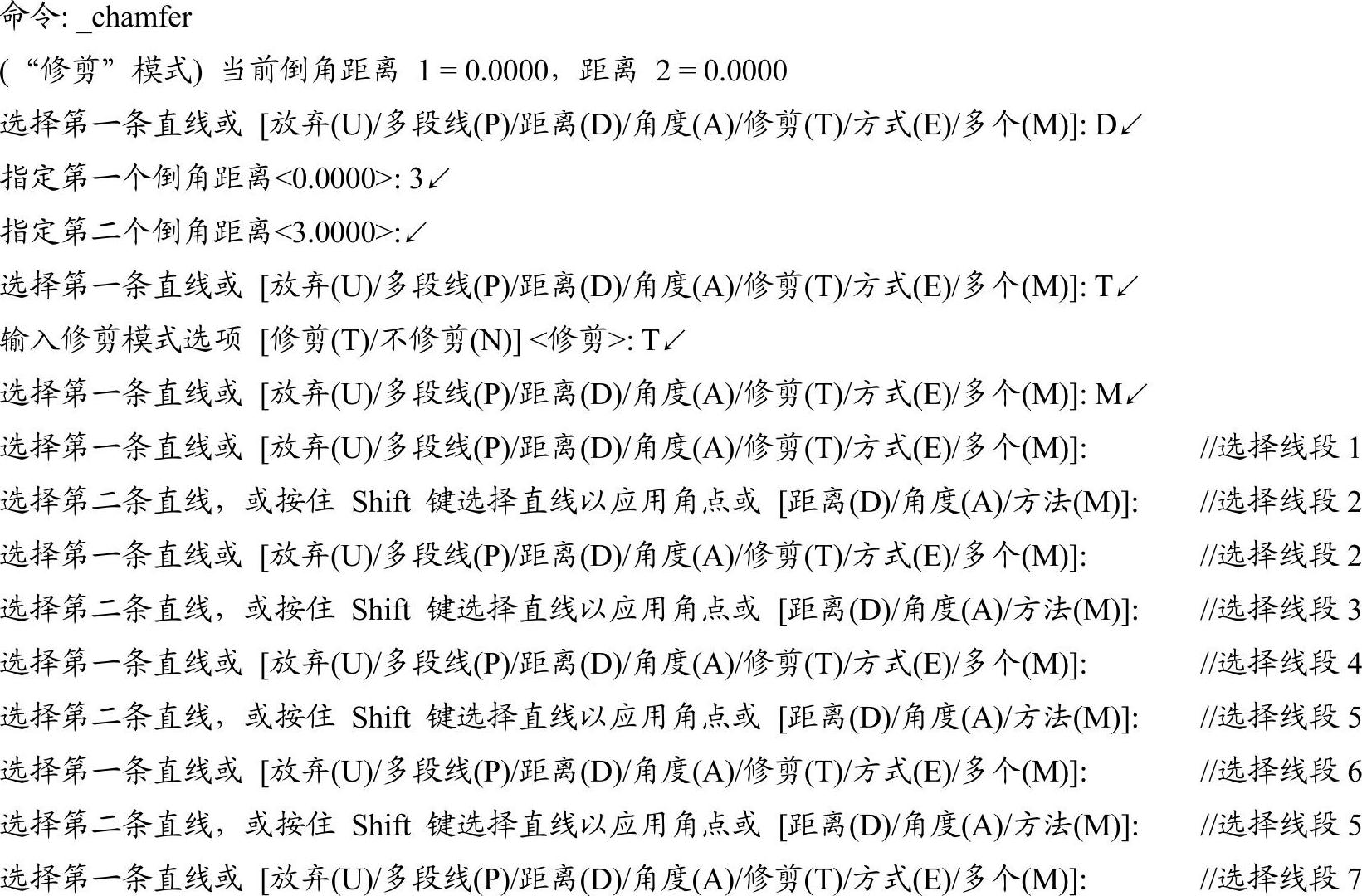

在功能区的“默认”选项卡的“修改”面板中单击“倒角”按钮，根据命令行提示进行以下操作。

完成创建多组倒角后的图形如图4-65所示。

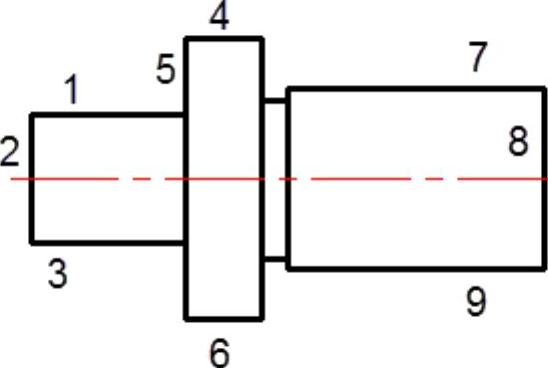

图4-64 原始图形

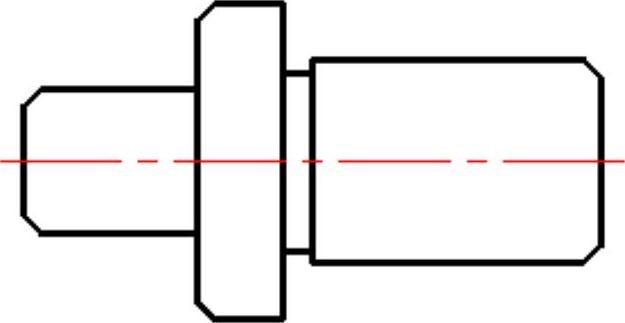

图4-65 创建倒角

在功能区的“默认”选项卡的“绘图”面板中单击“直线”按钮，连接相关的顶点绘制所需的直线，如图4-66所示。

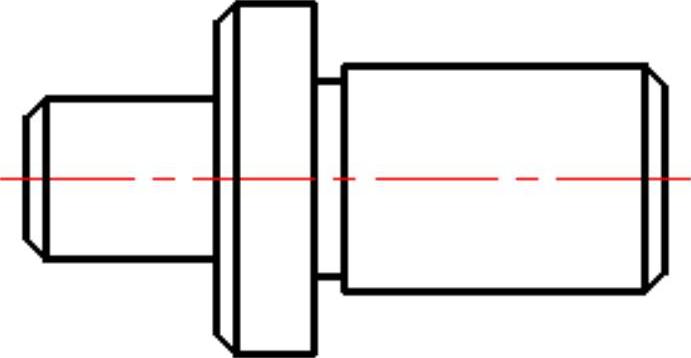

图4-66 绘制相关直线段
