7.3.2 多行文字中的堆叠文字

在多行文字中，表示分数或公差的字符可以按照对应的标准设置格式，即可形成堆叠文字。所谓的堆叠文字是指应用于多行文字对象和多重引线中的字符的分数和公差格式。堆叠文字的典型创建示例如图7-13所示（共3组堆叠文字）。

图7-13 堆叠文字的典型创建示例

在AutoCAD中，可以使用表7-1所列的特殊字符来指示如何堆叠选定的文字。

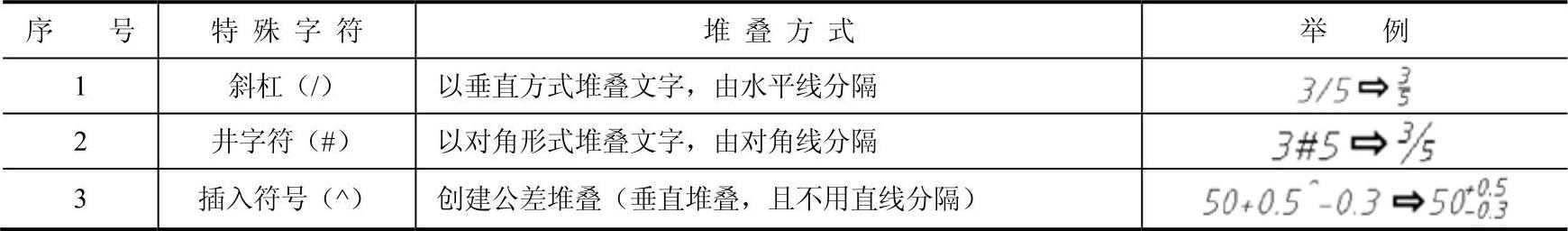

表7-1 使用特殊字符堆叠选定的文字

创建堆叠文字的步骤简述如下。

单击“多行文字”按钮，接着在图形窗口中指定输入框的对角点以定义多行文字的对象的宽度。

在“文字编辑器”功能区上下文选项卡或在位文字编辑器中，根据需要设定文字样式和其他多行文字特性。

输入要堆叠的文字，并包含有特定字符（如斜杠“/”、井字符“#”或插入符号“^”）作为分隔符。如果输入由堆叠字符分隔的数字，接着输入非数字字符或按空格键，则系统将弹出图7-14所示的“自动堆叠特性”对话框，从中可以选择自动堆叠数字（不包括非数字文字）并删除前导空格，也可以指定用斜杠字符创建斜分数或水平分数。如果不想使用“自动堆叠”，那么单击“取消”按钮退出该对话框。

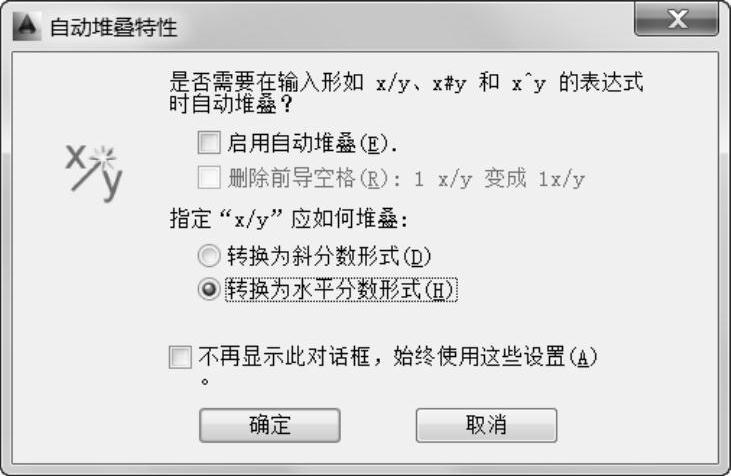

图7-14 “自动堆叠特性”对话框

知识点拨：自动堆叠功能仅应用于堆叠斜杠、井字符（有时也称磅字符）和插入符号前后紧邻的数字字符。对于公差堆叠，“+”“-”和小数点字符也可以自动堆叠。

选择要堆叠的文字，然后在“文字编辑器”功能区上下文选项卡单击“格式”|“堆叠”按钮，或者在在位文字编辑器的“文字格式”对话框中单击“堆叠”按钮。

在“文字编辑器”功能区上下文选项卡的“关闭”面板中单击“关闭文字编辑器”按钮，或者在“文字格式”对话框中单击“确定”按钮。
