8.3.1  线性标注

可以使用水平、竖直或旋转的尺寸线创建线性标注。要创建线性标注，则单击“线性”按钮，接着指定第一个尺寸界线原点，以及指定第二条尺寸界线原点，然后在“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R）]：”提示下指定尺寸线位置即可创建一个线性尺寸标注。用户可以在指定尺寸线位置之前选择以下提示选项来进行设置。

●“多行文字”：选择此选项时，打开文字编辑器以用来编辑标注文字。

●“文字”：选择此选项时，在命令行提示下自定义标注文字，生成的标注测量值显示在尖括号中。

●“角度”：选择此选项时，修改标注文字的角度。

●“水平”：选择此选项时，将创建水平线性标注。

●“垂直”：选择此选项时，将创建垂直线性标注。

●“旋转”：选择此选项时，将创建旋转线性标注。

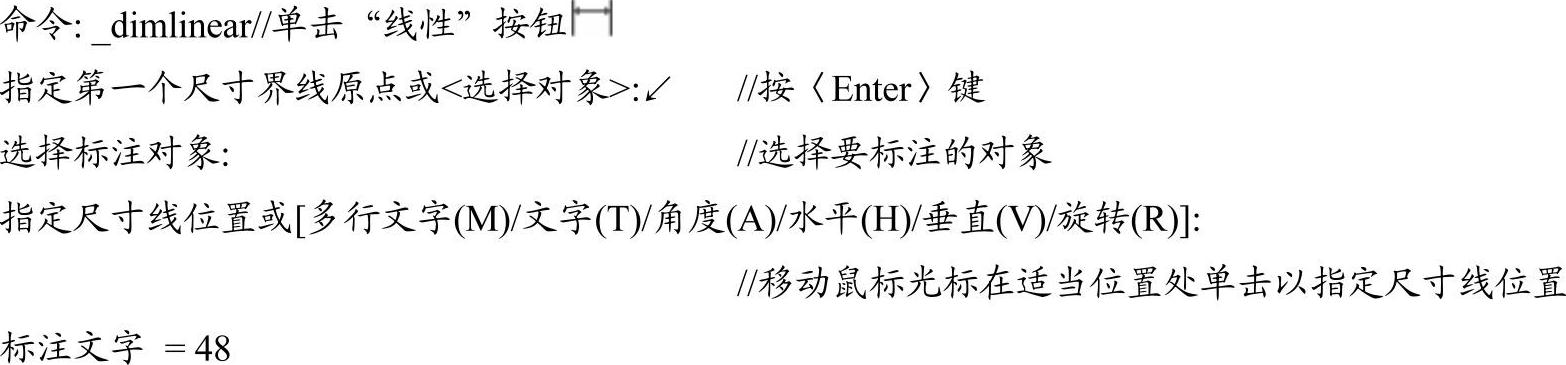

用户也可以按照以下方法步骤来创建线性标注。

在图8-15 所示的图例中创建有两个线性尺寸。
