8.3.5  半径标注与直径标注

半径标注用于测量选定圆弧或圆的半径，直径标注用于测量选定圆弧或圆的直径。半径标注的尺寸数字前面会带有字母R，而直径标注的尺寸数字前面会带有直径符号“”。通常对于圆弧，多使用半径标注，而对于圆则使用直径标注，如图8-19所示。

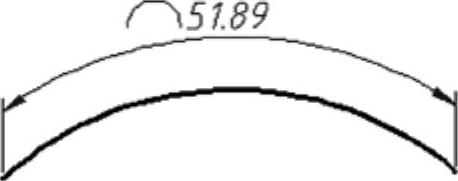

图8-18 弧长标注示例

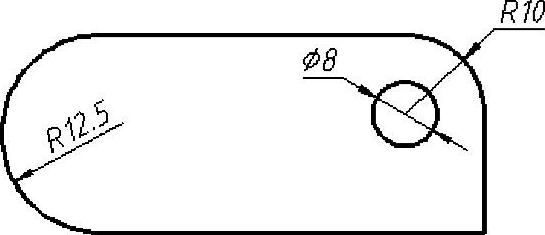

图8-19 半径标注与直径标注的典型示例

要创建半径标注，则单击“半径”按钮，接着选择圆弧、圆或多段线圆弧段，然后指定引线的位置即可。

要创建直径标注，则单击“直径”按钮，接着选择要标注的圆或圆弧，然后指定引线的位置即可。
