11.1  创建和管理布局

在AutoCAD默认情况下，创建的新图形具有一个模型空间和具有名为“布局1”和“布局2”的两个布局，当然用户可以对这两个布局重命名。在第2章中已经介绍了模型空间与图纸空间的概念，而在本节则再介绍一下创建和管理布局的其他实用知识。

在AutoCAD中可以创建多个布局，每个布局都可以包含不同的页面设置，每个布局都可代表一张单独的打印输出图纸。然而，为了避免在转换和发布图形时出现混淆，通常建议每个图形只创建一个命名布局。可以根据需要在每个布局中创建多个布局视口，每个布局视口类似于模型空间中的相框，包含按用户指定的比例和方向显示模型的视图。

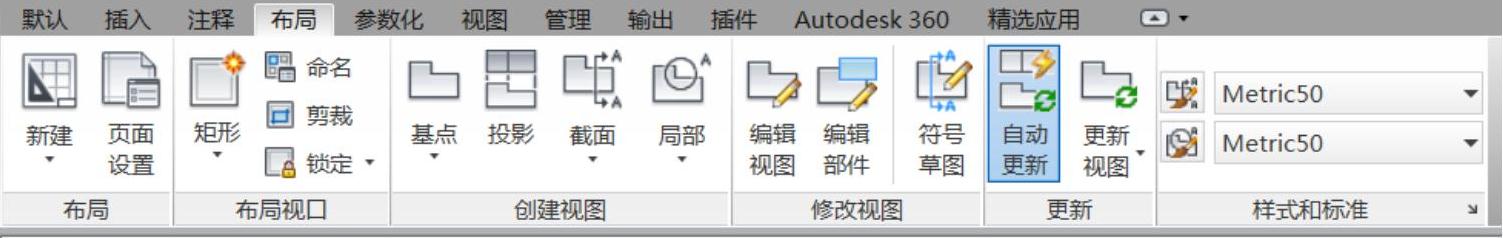

在功能区的“布局”选项卡中集中了与布局相关的工具，如图11-1所示。

图11-1 功能区的“布局”选项卡
