14.2.4 放样
单击“放样”按钮
（“LOFT”命令），可以通过一系列横截面来创建三维实体或曲面。横截面定义了结果实体或曲面的形状，需要注意的是必须至少指定两个横截面。放样横截面可以是开放或闭合的平面或非平面，也可以是边子对象。开放的横截面创建曲面，闭合的横截面创建实体或曲面（具体取决于指定的模式）。
下面先介绍一个创建放样实体的范例。
打开“创建放样实体即学即练1.dwg”文件，该文件中存在着几个圆。使用“三维建模”工作空间，并使用“东南等轴测”视图。
在功能区的“实体”选项卡的“实体”面板中单击“放样”按钮

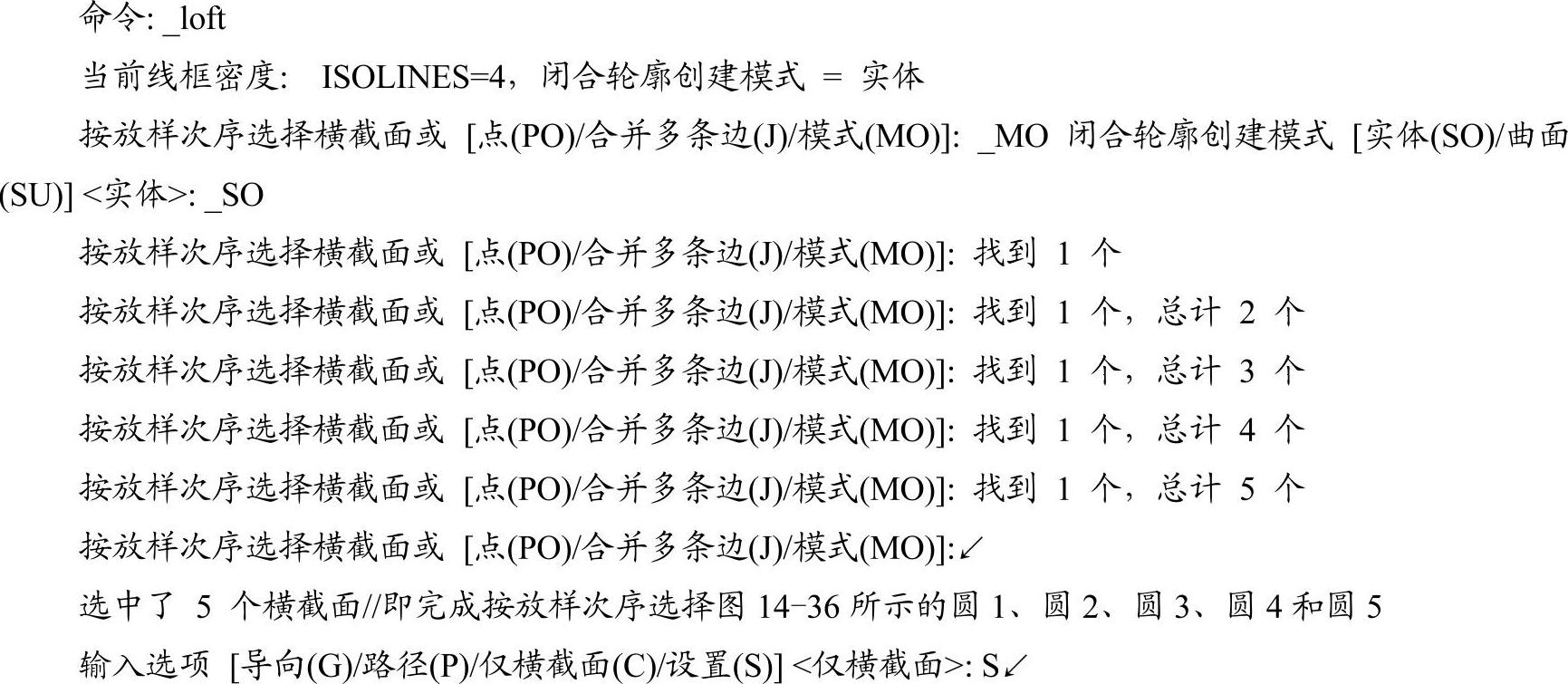

，接着根据命令行提示进行以下操作。
此时，弹出图14-37所示的“放样设置”对话框，从中进行横截面上的曲面控制，在本例中选择“平滑拟合”单选按钮。

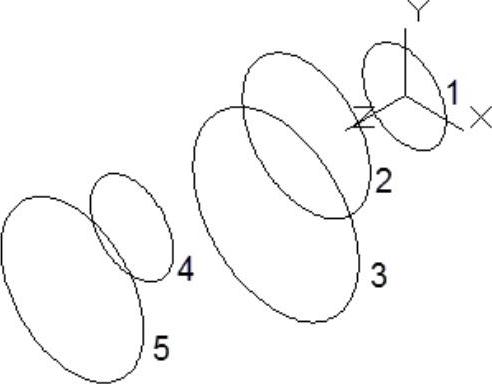

图14-36 按放样次序选择横截面
图14-37 “放样设置”对话框
在“放样设置”对话框中单击“确定”按钮，完成一个放样实体，此时该实体模型显示如图14-38所示。
为了看到真实感强的实体模型效果，可以在功能区中打开“视图”选项卡，从“视觉样式”面板的“视觉样式”下拉列表框中选择“灰度”选项，则模型显示效果如图14-39所示。

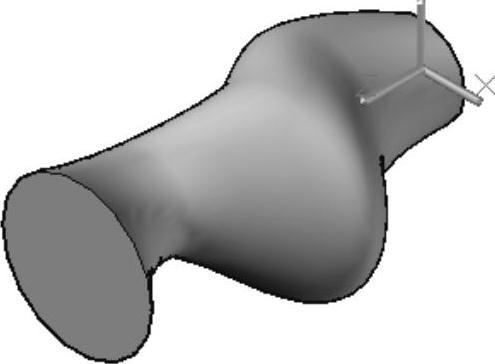

图14-38 完成创建放样实体

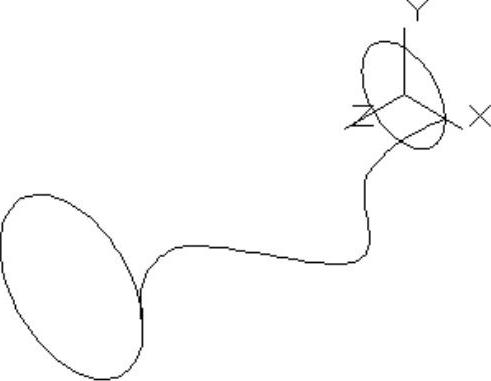

图14-39 选择“灰度”视觉样式时
再介绍另外一个创建放样实体的操作范例，在该放样中使用了路径。
打开“创建放样实体即学即练2.dwg”文件，该文件中的原始图形如图14-40所示。
在功能区的“实体”选项卡的“实体”面板中单击“放样”按钮
，接着按放样次序依次选择圆1、圆2和圆3，按<Enter>键确认，并在“输入选项[导向（G）/路径（P）/仅横截面（C）/设置（S）]<仅横截面>：”提示下选择“路径（P）”选项，然后在图形窗口中选择圆弧作为路径轮廓，则放样成型的实体效果如图14-41所示。

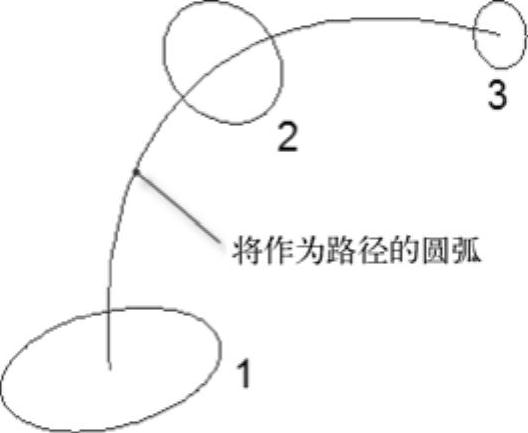

图14-40 原始图形

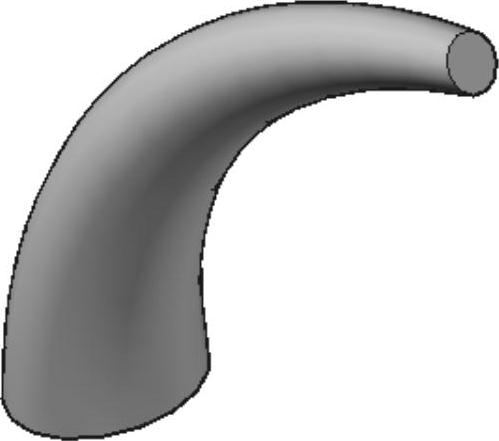

图14-41 按路径放样成型的实体
