四、辅助系统

氨气注入格栅前分配管上设有压缩空气管道，在注入格栅喷头发生堵塞时进行吹扫。在氨气进气装置分管阀后设有氮气预留阀与接口，用于停工检修时吹扫管内氨气。SCR内设置吹灰器，吹扫介质为蒸汽，吹扫频率根据SCR的压差决定。

SCR脱硝工艺系统的主要设备见表3-1。

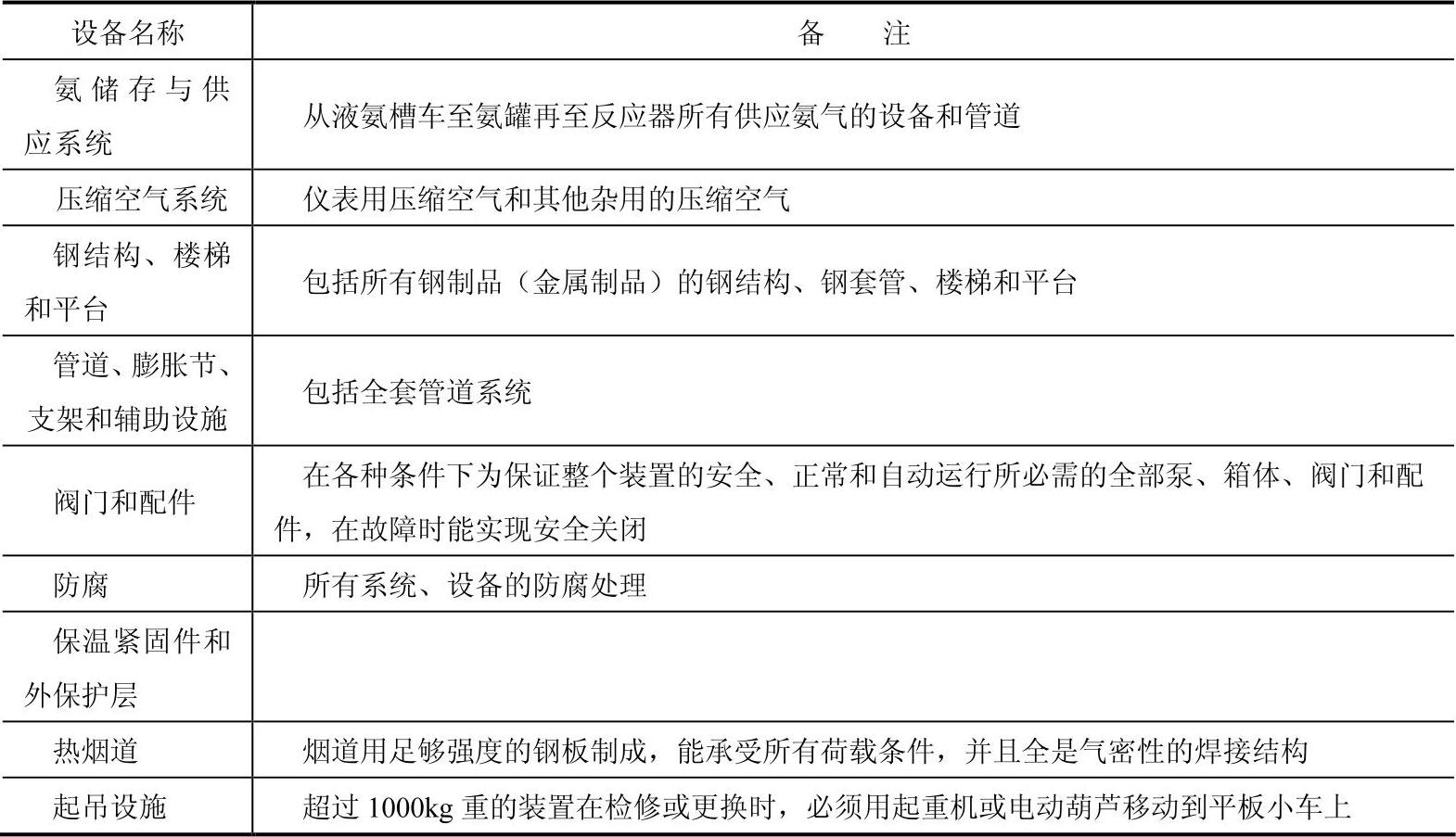

表3-1 SCR脱硝工艺系统的主要设备

（续）

SCR系统安装于锅炉省煤器之后的烟道上。NH₃通过固定于注氨格栅上的喷嘴喷入烟气中，与烟气混合均匀后一起进入填充有催化剂的脱硝反应器内。脱硝反应器通常垂直放置（个别为水平放置），反应器中的催化剂分上下多层。经过最后一层催化剂后，烟气中的NO_x被控制在排放限值范围内。省煤器旁路是用来调节温度的，通过调节经过省煤器的烟气与通过旁路烟气的比例来控制反应器中的烟气温度。氨喷射器安装在反应器的上游足够远处，以保证喷入的氨与烟气充分混合。图3-1为典型的烟气SCR脱硝系统示意流程图。

图3-1 典型的烟气SCR脱硝系统示意流程图

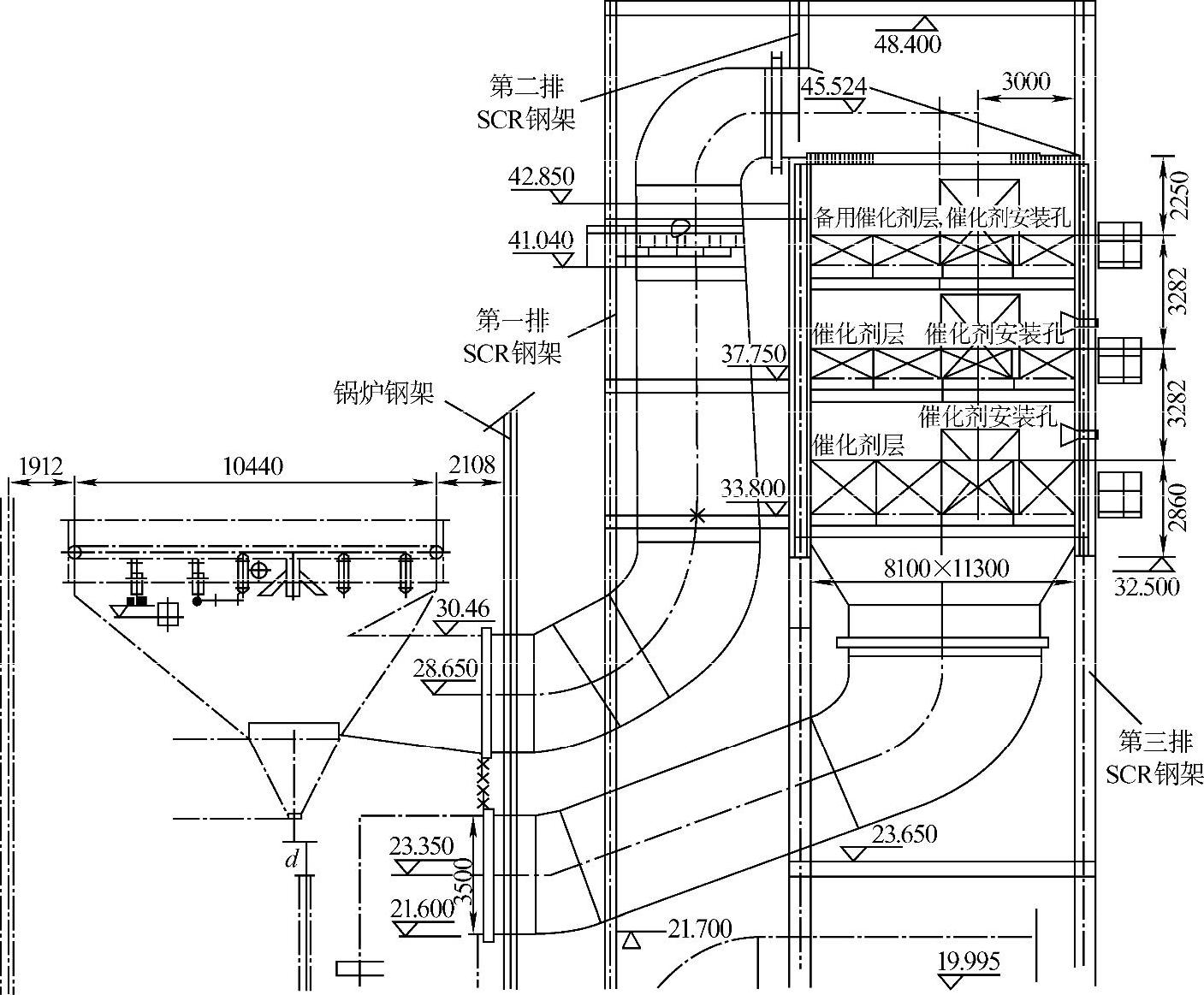

SCR钢结构与锅炉钢结构分体设置如图3-2所示。

图3-2 SCR钢结构与锅炉钢结构分体设置
