首页> 图书频道> 工学> 交通运输

HT82V806

2026年01月15日

版权

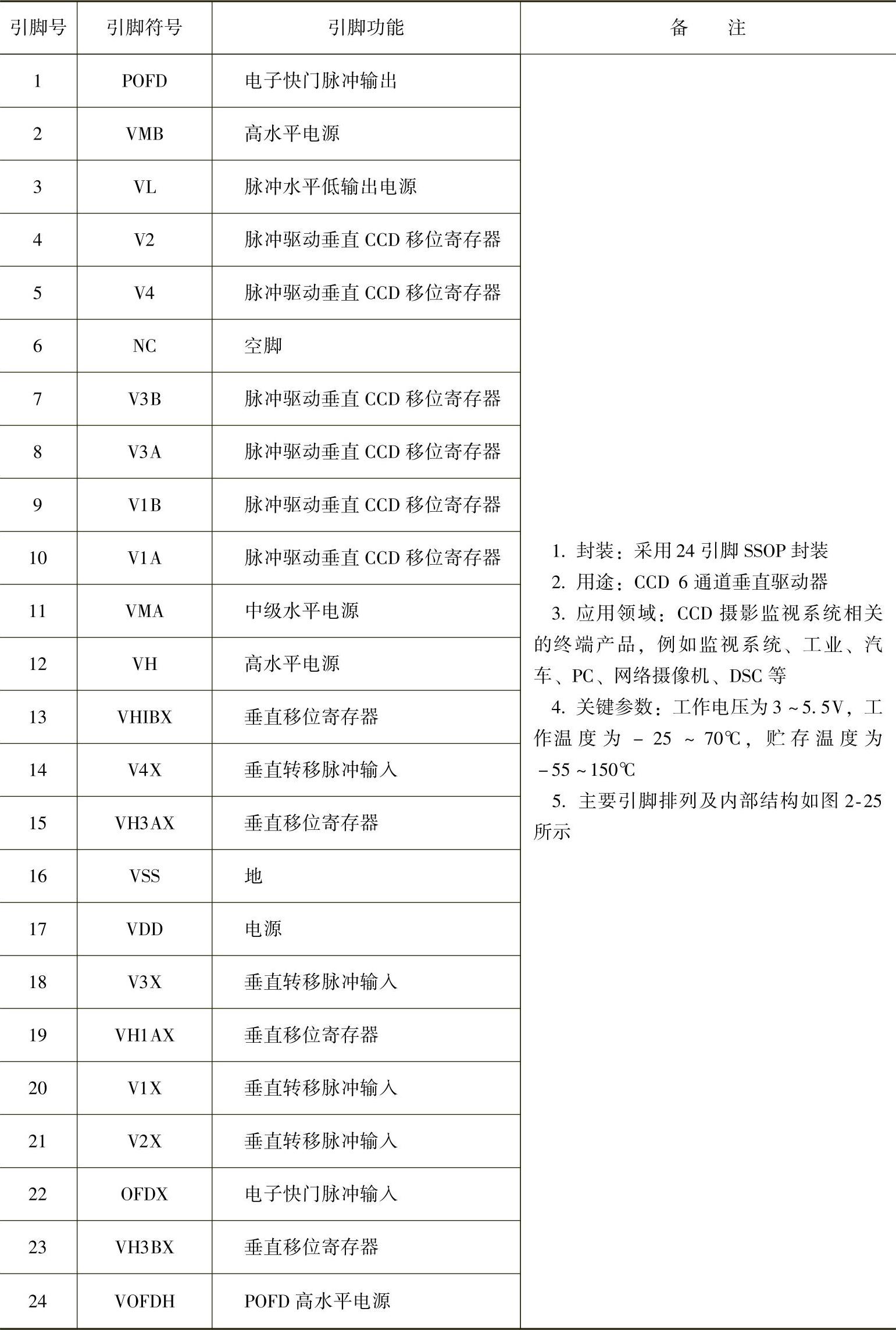

33.HT82V806

(https://www.daowen.com)

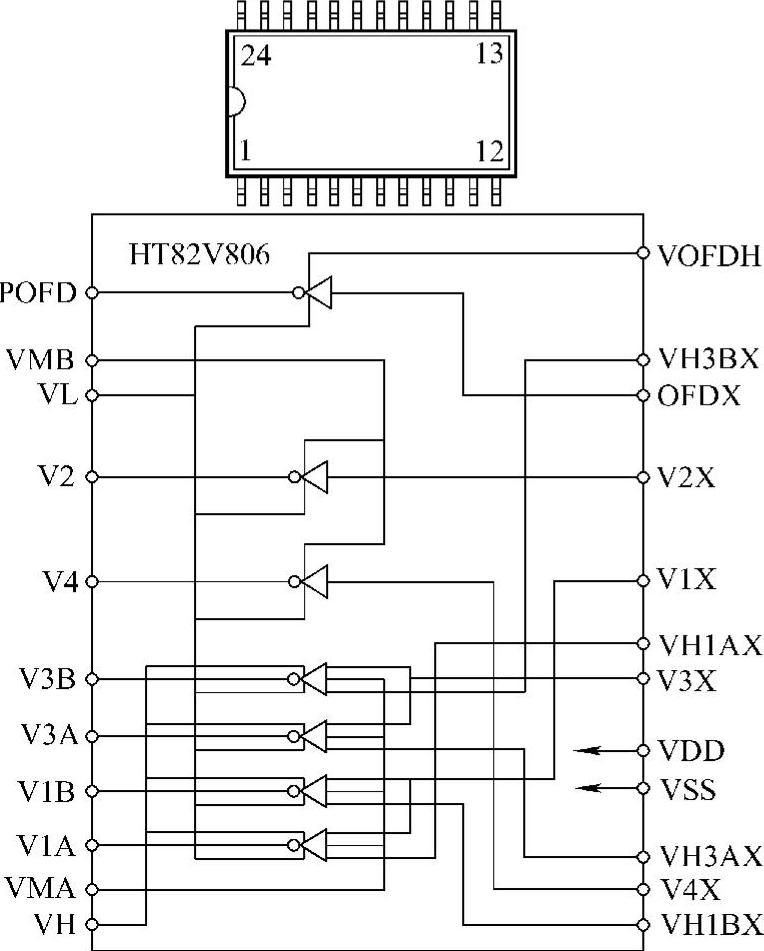

图2-25 HT82V806主要引脚排列及内部结构
