LC75853NE、LC75853NW

2026年01月15日

版权

52.LC75853NE、LC75853NW

（续）(https://www.daowen.com)

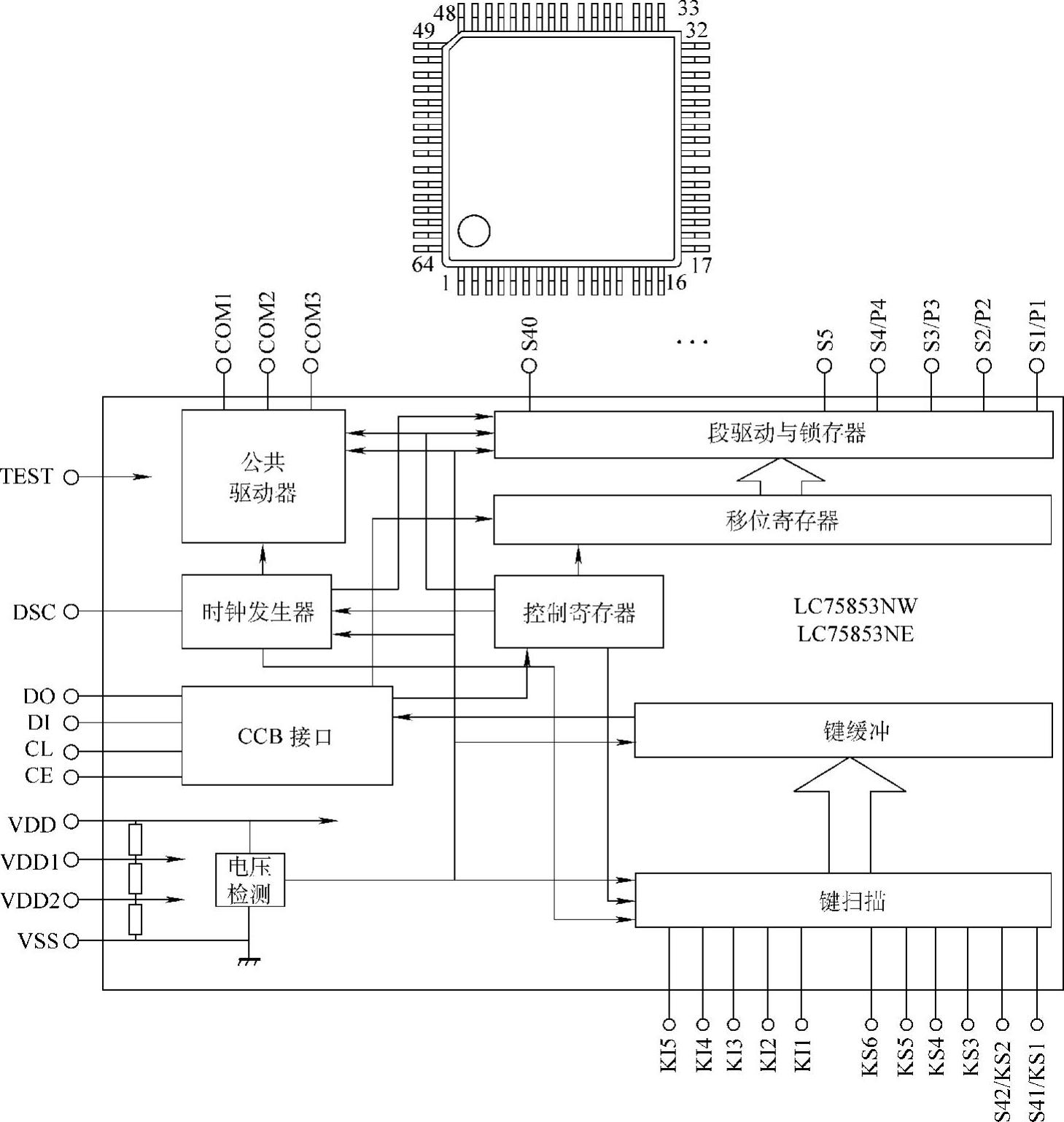

图2-43 LC75853NE、LC75853NW引脚排列及内部结构
