MC68HC908AZ60A

2026年01月15日

版权

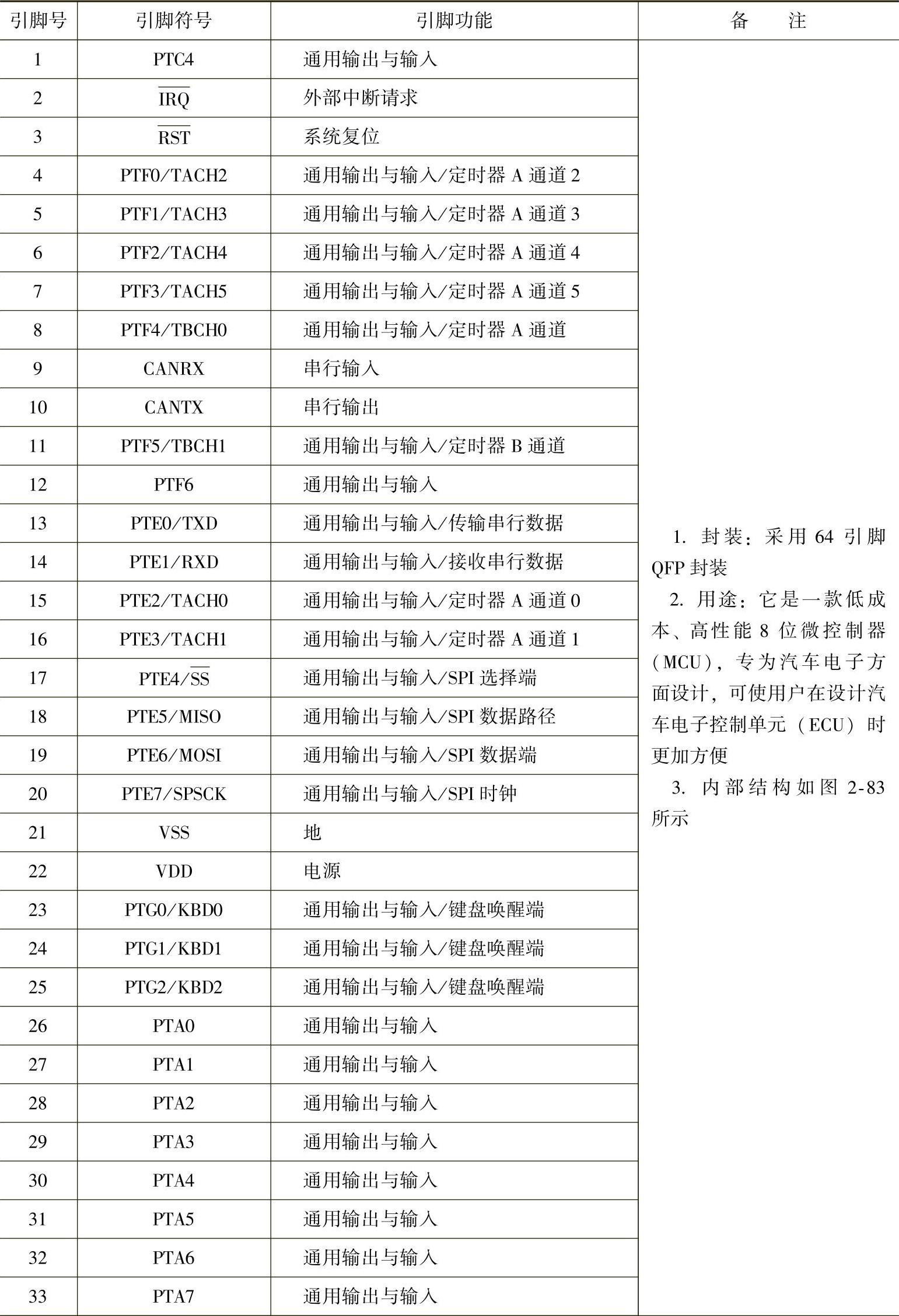

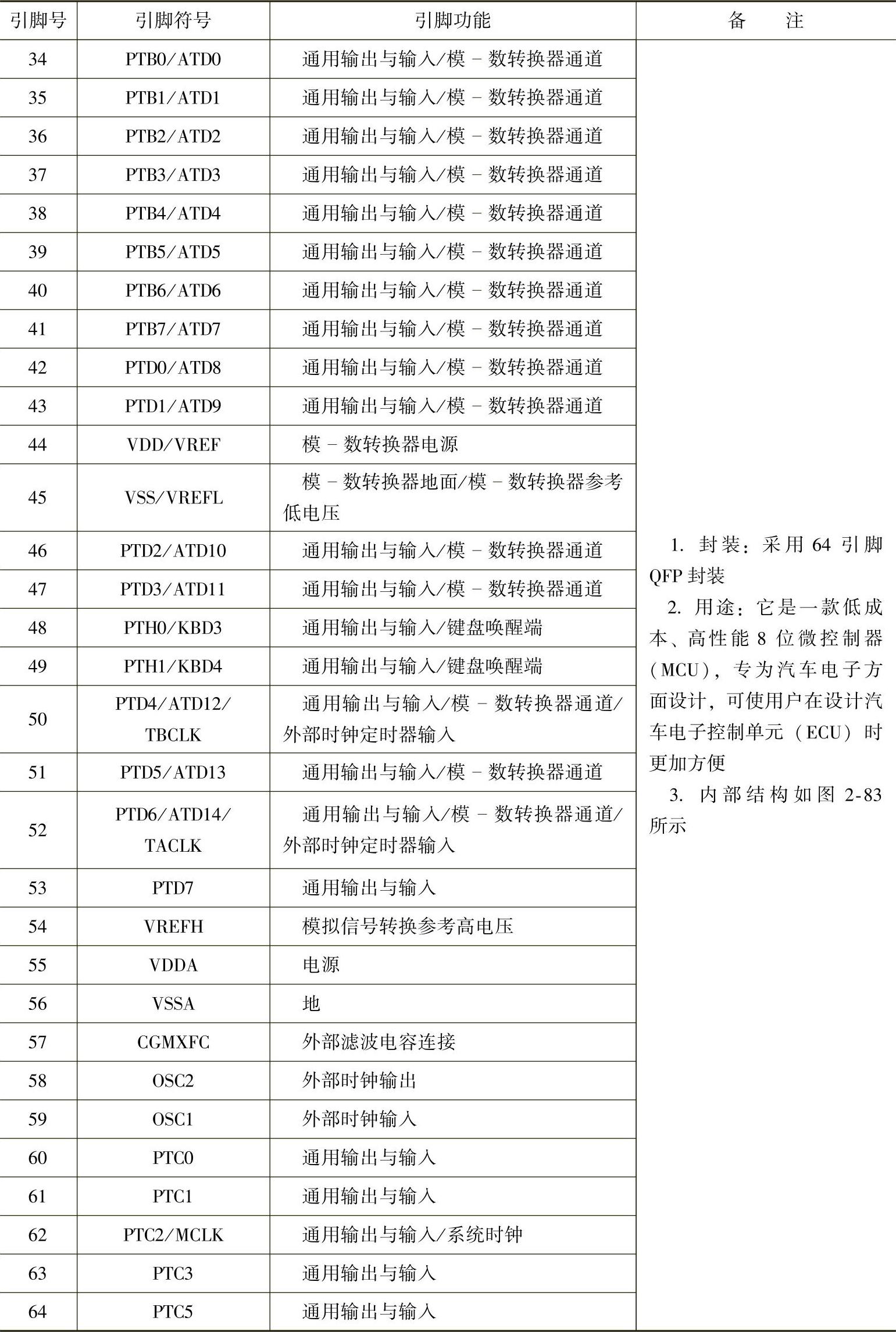

98.MC68HC908AZ60A

（续）(https://www.daowen.com)

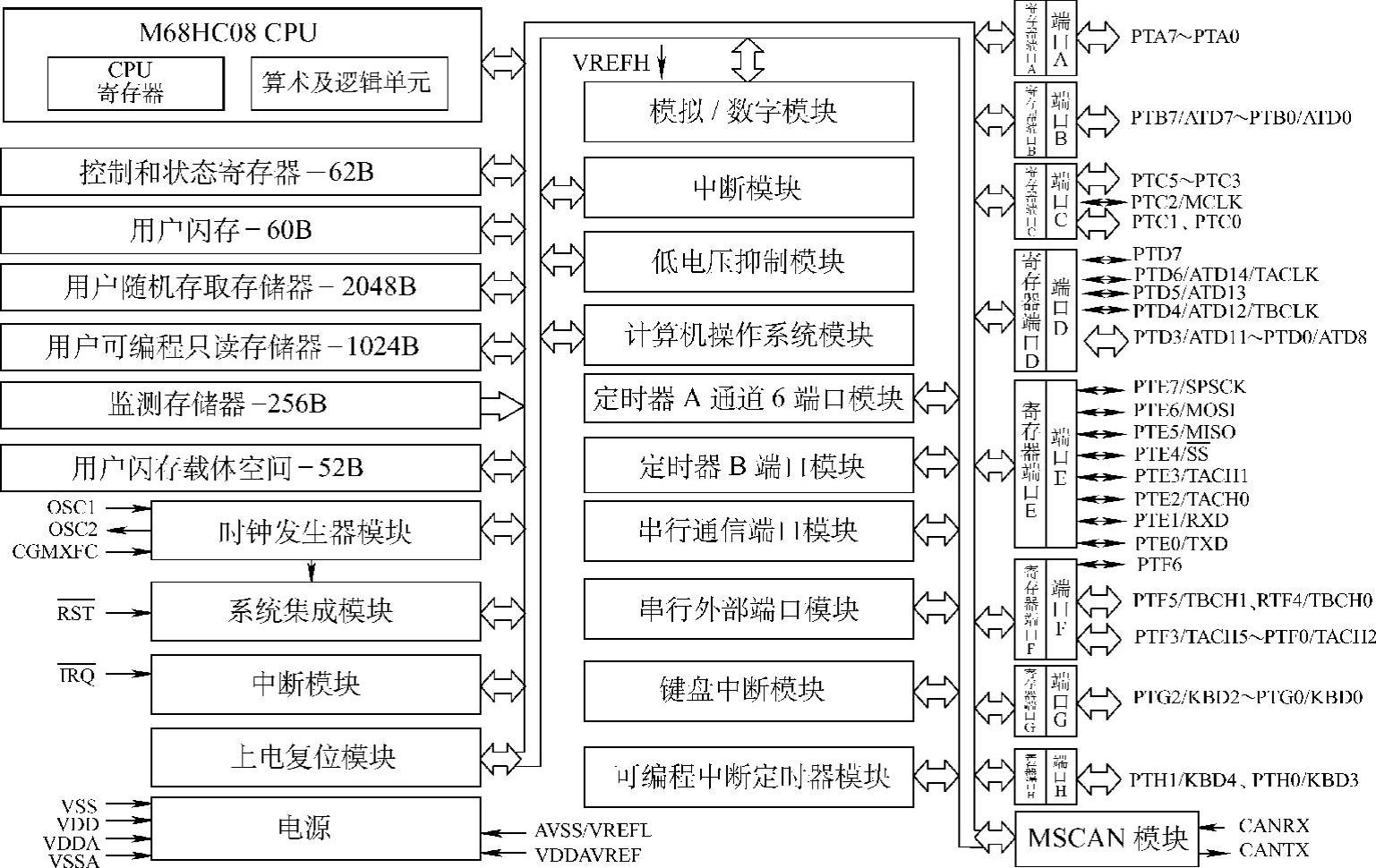

图2-83 MC68HC908AZ60A内部结构
