NCP3065、NCV3065

2026年01月15日

版权

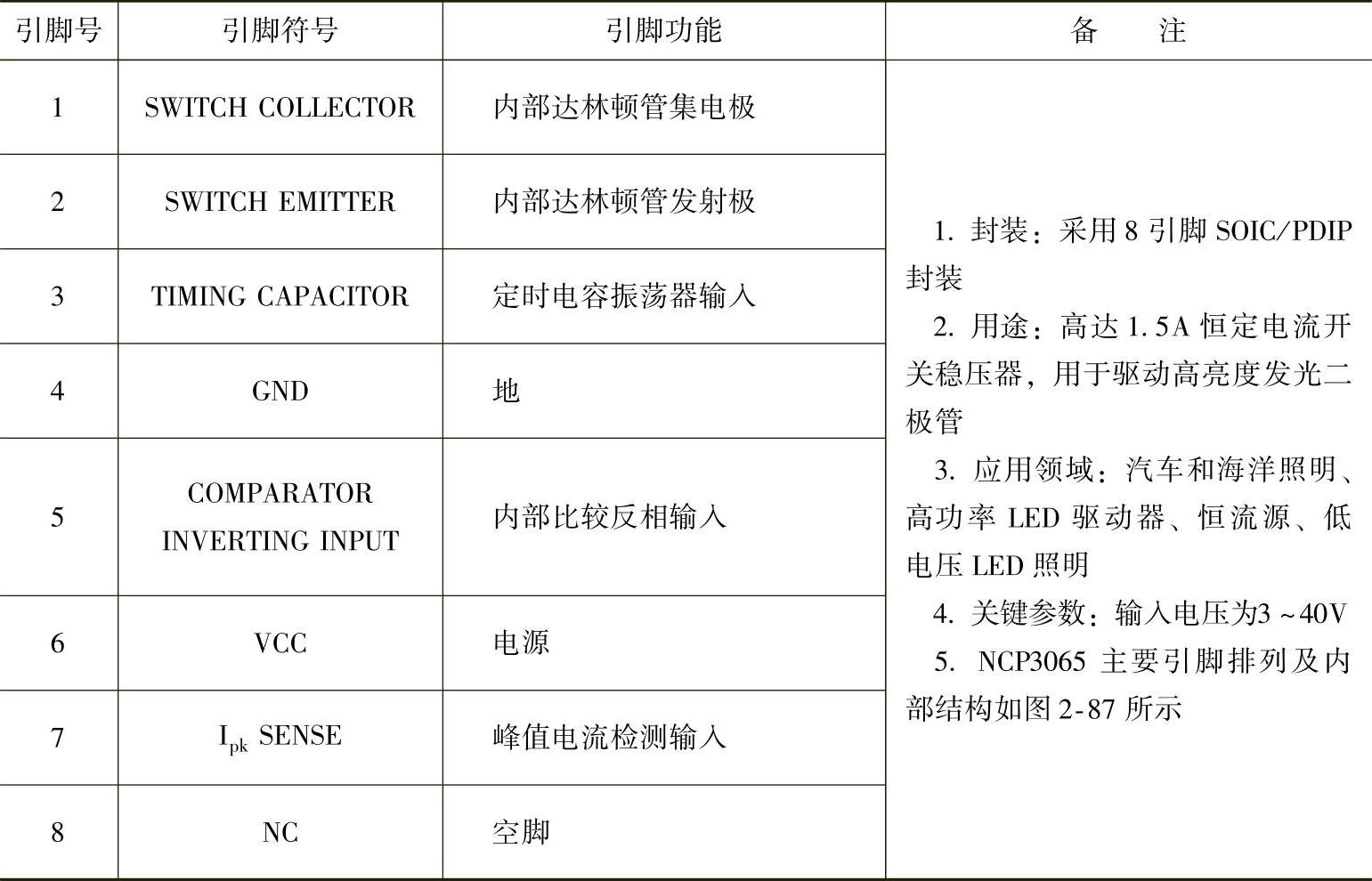

103.NCP3065、NCV3065

(https://www.daowen.com)

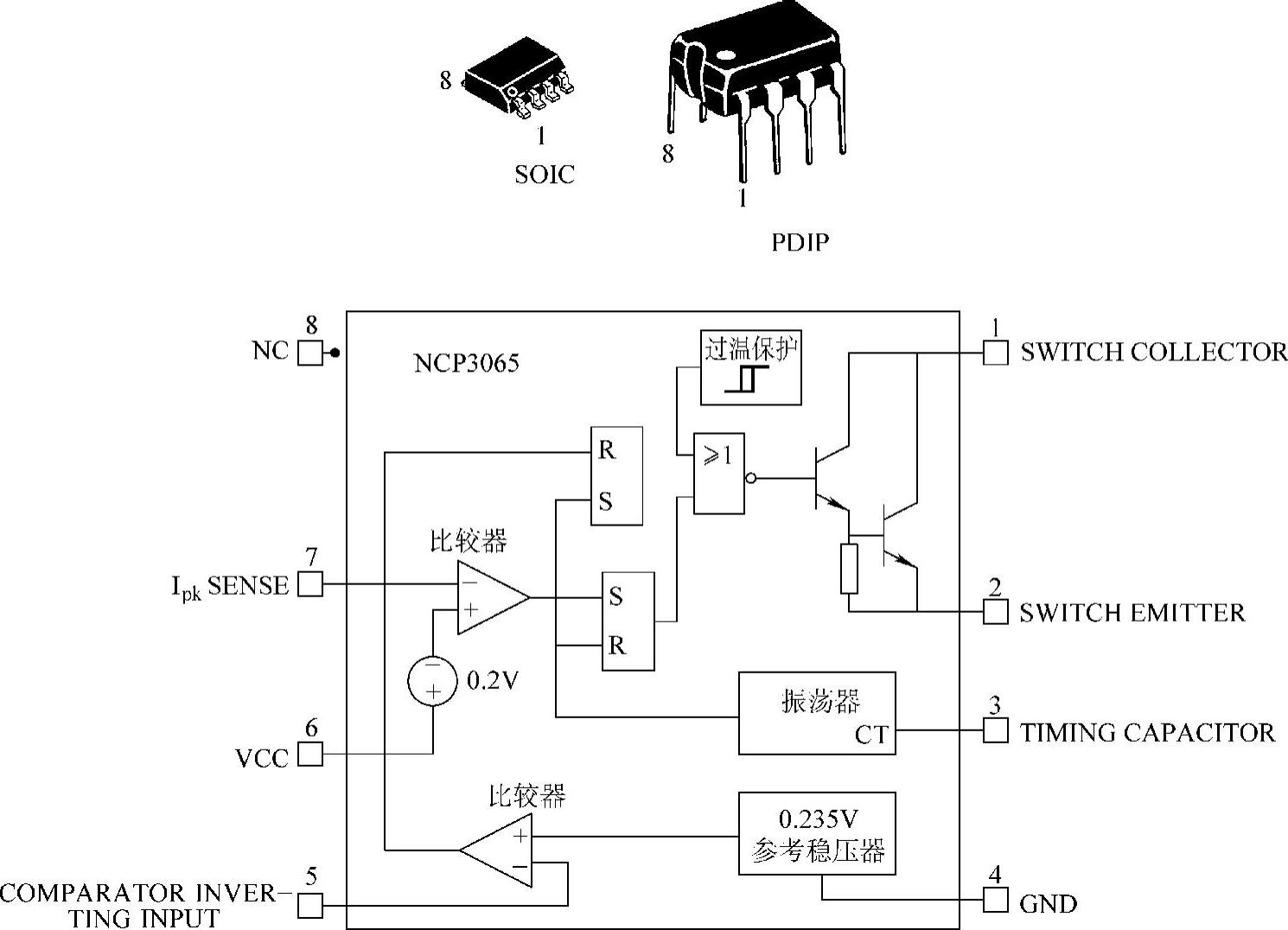

图2-87 NCP3065主要引脚排列及内部结构
