首页> 图书频道> 工学> 交通运输

TEA6360

2026年01月15日

版权

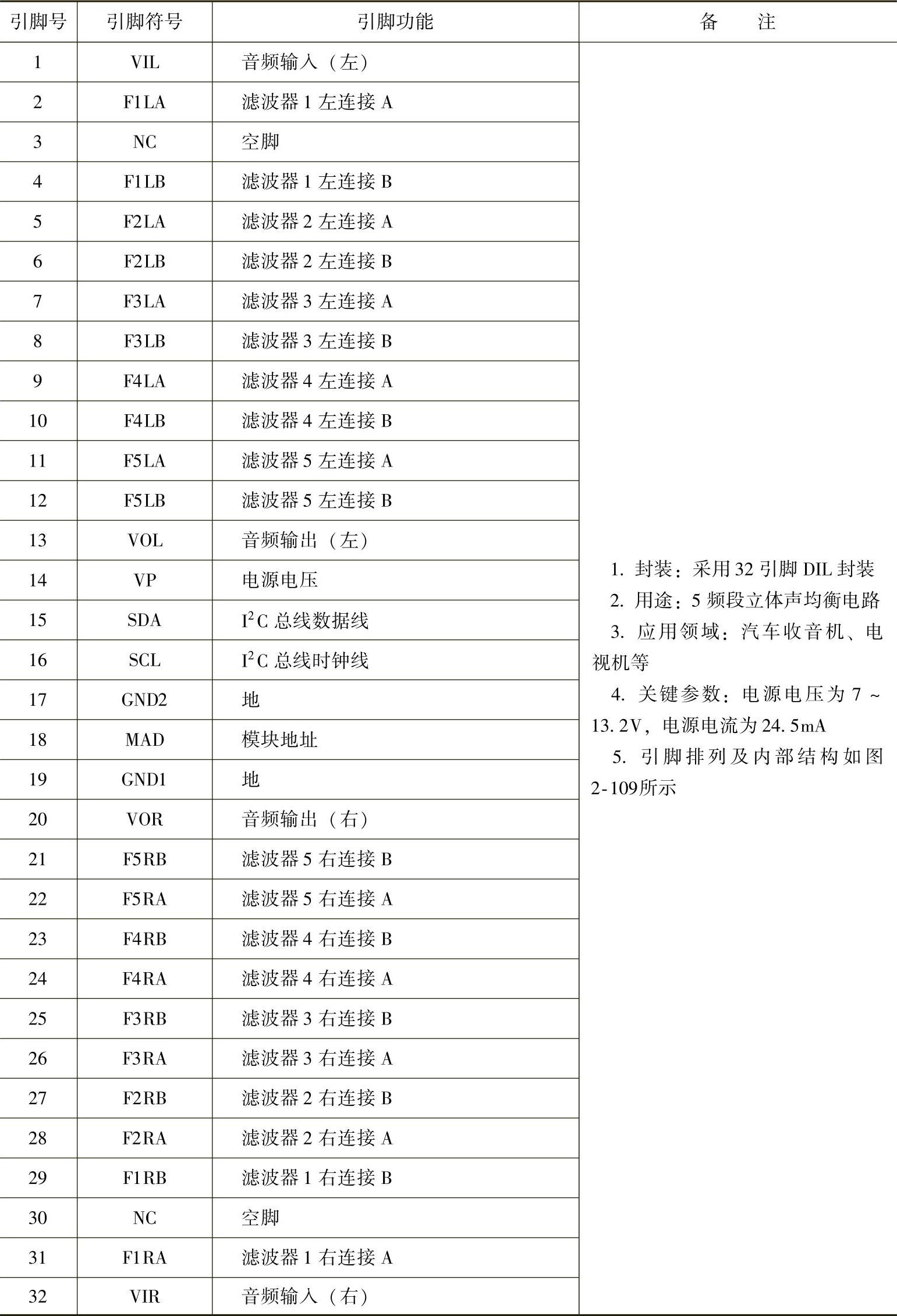

133.TEA6360

(https://www.daowen.com)

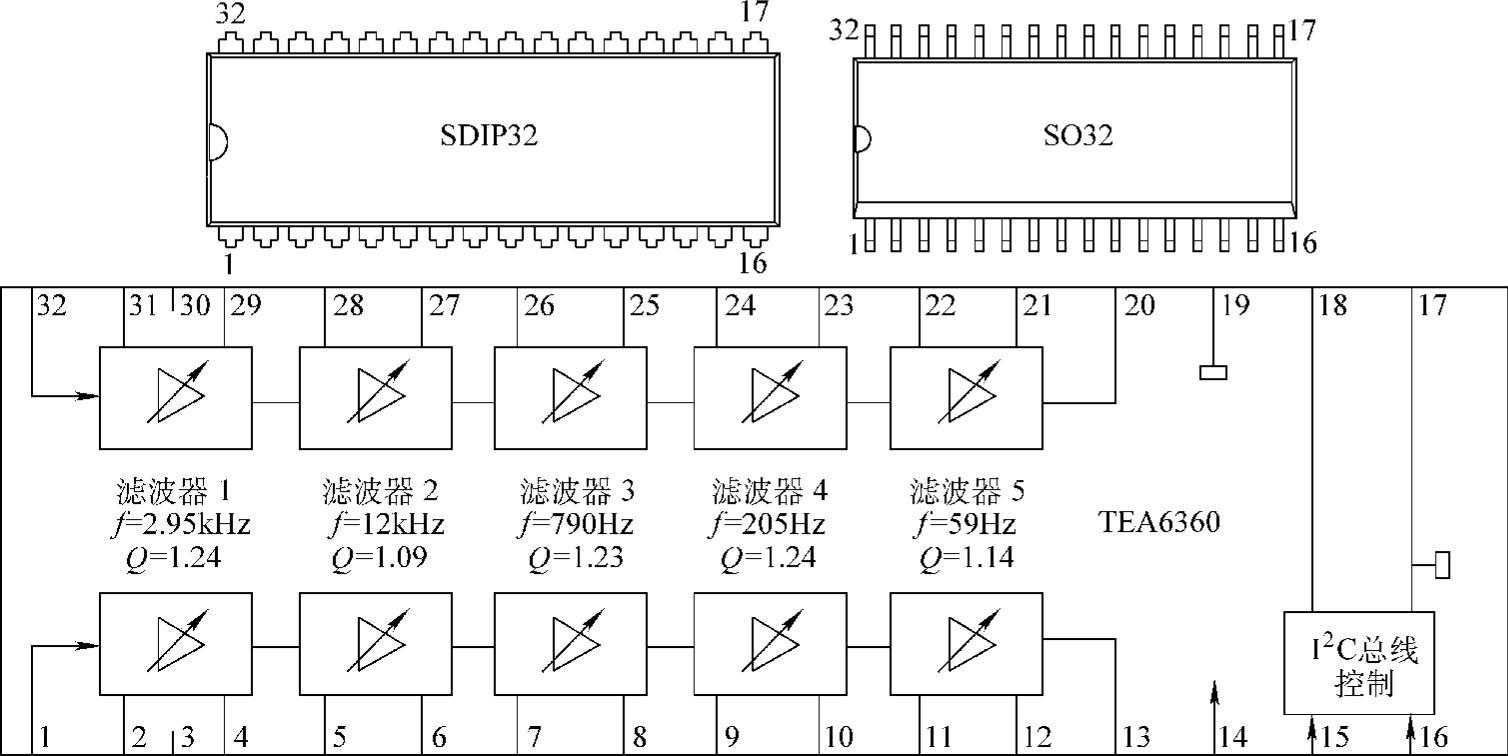

图2-109 TEA6360引脚排列及内部结构
