汽车电器维修一线资料速查速用

作者：张新德

第2版前言
第1版前言
目录
第1章维修良方
【问答1】如何处理车载导航仪显示的GPS字呈灰色或不显示故障？
【问答2】如何处理光盘导航仪不读盘故障？
【问答3】如何处理进入导航状态显示屏不能正常显示故障？
【问答4】导航仪导航过程中，电子地图突然不变化，甚至出现一片空白，如何处理？
【问答5】如何处理起动汽车时节气门有噪声的故障？
【问答6】如何处理汽车突然异响故障？
【问答7】如何处理汽车过热故障？
【问答8】如何处理汽车漏油故障？
【问答9】如何处理小车发动机尾气颜色不正常故障？
【问答10】如何查找汽车异味？
【问答11】汽车电路和电器故障的判断方法有哪些？
1.观察法
2.触摸法
3.短路法
4.试灯法
5.高压试火法
6.替换法
7.仪表检测法
【问答12】在行驶途中蓄电池损坏，怎样进行应急处理？
（1）蓄电池断路的应急处理
（2）蓄电池桩柱断的应急处理
（3）蓄电池外壳破裂的应急处理
【问答13】发电机不充电的故障原因有哪些？怎样检修？
1.充电指示灯不亮的故障原因及检修方法
2.充电指示灯不灭的故障原因及检修方法
【问答14】起动机常见故障有哪些？怎样检修？
1.起动机不转的故障原因及检修方法
2.起动机转动无力的故障原因及检修方法
3.起动机空转的故障原因及检修方法
4.电磁开关吸合不牢的故障原因及检修方法
5.发动机有尖叫声的故障原因及检修方法
【问答15】如何维修绳轮式电动玻璃升降器？
【问答16】汽车点火系的常见故障有哪些？怎样检修？
1.发动机不能起动
2.发动机能起动，但工作不正常，排气管冒黑烟，并伴有抖动现象
3.发动机不能高速运转
4.点火时间不当
5.点火线圈附加电阻不良
【问答17】夜间行车时前照灯突然不亮，如何处理？
【问答18】汽车警报灯的含意及故障排除方法是怎样的？
1.机油警报灯亮
2.制动系统警报灯亮
3.发动机警报灯亮
4.发动机水温警报灯亮
【问答19】汽车信号装置常见故障有哪些？怎样检修？
1.转向灯不亮的故障原因及检修方法
2.转向灯一侧不亮的故障原因及检修方法
3.转向灯不闪烁的故障原因及检修方法
4.转向灯闪光频率不正常的故障原因及检修方法
【问答20】汽车仪表常见故障有哪些？怎样检修？
1.电流表
2.电压表
3.机油压力表
4.水温表
5.燃油表
6.车速里程表
7.气压表
【问答21】影响汽车空调器制冷不足的故障原因有哪些？怎样检修？
1.制冷系统泄漏
2.制冷剂过多
3.制冷系统内混入水分
4.系统内混入空气
5.系统内混入杂质
6.冷凝器散热能力下降
7.压缩机驱动传动带松弛
8.压缩机有故障
9.冷却风扇故障
10.电磁离合器压板与传动带盘之间有污物
11.电源故障
【问答22】汽车音响常见故障有哪些？怎样检修？
1.左、右声道音量不一样
2.某一声道高音无声
3.声音时小时大
4.噪声大
【问答23】如何诊断安全气囊系统故障？
【问答24】怎样对行车电脑故障进行检查和修理？
1.行车电脑的构成
2.行车电脑的检修方法
【问答25】轿车ABS系统出现故障时，应怎样检修？
1.一般性检查
2.轮速传感器的检查
3.压力调节器的检查
4.回油泵的检查
5.排除油路中的空气
6.检修ABS应注意的事项
【问答26】轿车在行驶过程中出现水温过高或“开锅”现象，怎样检修？
第2章常用集成电路参数
1.A706
2.ACT4088
3.AD8240
4.AD827AQ、AD827JN
5.ADP3000××、ADP3000××-3.3、ADP3000××-5、ADP3000××-12
6.ADUM1201
7.AIC1628
8.AIC1652CN、AIC1652CS
9.AMC7150系列
10.AN5265
11.AN5274
12.AN6875
13.AN6884
14.AN7147、AN7147N
15.AN7161N
16.AN7168、AN7169
17.AN7178
18.AN7222
19.AN7273
20.AN7310、AN7311
21.AN7420、AN7420N
22.AN7560Z
23.AX5326
24.AX5327
25.BCS215
26.BD3165
27.CA3165E1
28.CAT4201
29.DS3882
30.HA13164
31.HFC5209
32.HT82V805
33.HT82V806
34.HV9910
35.L482
36.L4969
37.L4979
38.L497B
39.L9616
40.L9686
41.L9823
42.L9826
43.L9848
44.L9904
45.L9935
46.L9949
47.L9950
48.L9951
49.L9952
50.L9997ND
51.LC723781N、LC723782N、LC723783N、LC723784、LC723785
52.LC75853NE、LC75853NW
53.LM3402、LM3402HV
54.LM5034
55.LT3003
56.LT3437
57.LT3466
58.LT3470
59.LT3474
60.LT3475
61.LT3476
62.LT3478
63.LT3481
64.LT3486
65.LT3493
66.LT3496
67.LT3505
68.LTC3418
69.LTC1697
70.MAX16819、MAX16820
71.MAX16821A、MAX16821B、MAX16821C
72.MAX16822A、MAX16822B
73.MAX16824
74.MAX16825
75.MAX16832A、MAX16832C
76.MAX4380
77.MAX5023、MAX5024
78.MAX5033
79.MAX5084、MAX5085
80.MAX5086
81.MAX6765～MAX6774系列
82.MAX7328、MAX7329
83.MAX8595Z、MAX8596Z
84.MAX8729
85.MAX8751
86.MAX9937
87.MAX1553、MAX1554
88.MAX16800
89.MAX16803
90.MAX16804
91.MAX16805、MAX16806
92.MC14081BCP
93.MC14082
94.MC33191
95.MC33883
96.MC33991
97.MC33997
98.MC68HC908AZ60A
99.MC79076
100.MC9S08EL16、MC9S08EL32、MC9S08SL8、MC9S08SL16
101.MC9S12C、MC9S12GC系列
102.MDT2005
103.NCP3065、NCV3065
104.NCV7513
105.NCV7708
106.NCV8664
107.NJM2195V
108.NJM2386DL3、NJM2388F
109.NJU26501
110.PCA82C250
111.PCM1753、PCM1754、PCM1755
112.PIC18F2331、PIC18F2431
113.PIC18F4331、PIC18F4431
114.PIC18F85J90
115.PT4105
116.QX9920
117.RCR2010
118.SD46520
119.ST72321
120.ST72324
121.ST72521
122.ST72F321
123.ST72F361
124.ST72F561
125.TCA3727G
126.TDA1519C
127.TDA8922B系列
128.TDA8924
129.TDA8926
130.TDA8927
131.TDA8929T
132.TEA6101/T
133.TEA6360
134.TJA1040T
135.TL074CN
136.TLC5916、TLC5917
137.TLE4208G
138.TLE4209G
139.TLE4268G
140.TLE4470G
141.TLE4470GS
142.TLE6266G
143.TLE6280GP
144.TMS320F2801
145.TMS320F2802、TMS320C2802
146.TMS320F2806
147.TMS320F2808、TMS320F2809
148.TPIC0107B
149.TPIC2603
150.TPIC44H01
151.TPS5420
152.TPS54311～TPS54316系列
153.TPS54331
154.TPS767D系列
155.U6083B
156.U6815BM
157.UDA1431T
158.ULN2429A
159.VND5025AK-E
160.VND920
161.VNH2SP30
162.VNQ600
163.VNQ660SP
164.VNQ690SP
165.VNQ810
166.VNQ830
167.VNQ5050
168.VNQ860
169.ZXLD1362
第3章维修速查
1.北京（切诺基、吉普）
2.现代
3.本田
4.比亚迪
5.长安
6.长城
7.大众
8.东风日产尼桑
9.丰田
10.马自达
11.奇瑞
12.上海通用（别克、五菱）
13.雪铁龙
14.红旗
15.吉利
16.菲亚特
第4章代表电路
1.比亚迪F3汽车电源、音响系统、导航系统参考电路
2.比亚迪F3汽车电源、自动空调器（德尔福系统）参考电路
3.别克凯越空调器传感器/除霜和空调器压缩机控制参考电路、空调器鼓风机和电动机控制参考电路
4.别克凯越音响系统参考电路
5.奇瑞旗云汽车空调器系统参考电路
6.奇瑞旗云汽车音响系统参考电路
7.大众高尔夫A6轿车驾驶员侧车门控制单元、侧车窗升降器电动机参考电路
8.大众高尔夫A6轿车驾驶员侧车门控制单元、驾驶员车门内的车窗升降器开关、儿童安全锁按键参考电路
9.雪佛兰乐风汽车电动车窗参考电路
10.东风雪铁龙富康汽车电动车窗/门锁参考电路
第5章拆机实物
【问答1】汽车蓄电池的具体拆卸和安装步骤是怎样的？
1.拆装顺序
2.安装顺序
【问答2】如何拆卸和安装轿车音响系统？
1.主机
2.前门扬声器
3.后门扬声器
4.超低音扬声器
5.顶置扬声器
【问答3】如何拆卸本田汽车音响？
1.本田思迪汽车音响的拆卸
2.本田飞度汽车音响的拆卸
3.本田雅阁汽车音响的拆卸
4.本田思域（新款）汽车音响的拆卸
【问答4】如何拆卸丰田汽车音响？
1.丰田卡罗拉汽车音响主机的拆卸
2.丰田花冠汽车音响的拆卸
【问答5】如何拆卸大众汽车音响？
1.大众速腾汽车音响的拆卸
2.大众迈腾汽车音响的拆卸
3.大众领驭汽车音响的拆卸
4.大众POLO劲情汽车音响的拆卸
5.大众宝来汽车音响的拆卸
6.大众途安汽车音响的拆卸
【问答6】如何拆卸奇瑞汽车音响？
1.奇瑞A5音响主机的拆卸
2.奇瑞B11东方之子音响主机的拆卸
3.奇瑞新款A520轿车汽车音响的拆卸
4.奇瑞T11汽车音响的拆卸
【问答7】如何拆卸现代汽车音响？
1.现代新胜达汽车音响的拆卸
2.现代伊兰特汽车音响的拆卸
3.现代绅亚特汽车音响的拆卸
4.现代御翔汽车音响的拆卸
5.现代途胜汽车音响的拆卸
【问答8】如何拆卸别克汽车音响？
【问答9】如何安装轿车制动灯开关？
1.安装前的调试
2.安装
3.试用
【问答10】如何拆卸和安装轿车前雾灯和转向灯线束？
1.拆卸方法
2.安装方法
【问答11】如何拆卸轿车前照灯总成？
【问答12】如何拆卸和安装轿车尾灯？
1.拆卸方法
2.安装方法
【问答13】如何拆卸和安装轿车侧位转向灯总成？
1.拆卸方法
2.安装方法
【问答14】如何拆卸和安装轿车高位停车灯总成？
1.拆卸方法
2.安装方法
【问答15】如何拆卸和安装轿车后牌照灯总成？
1.拆卸方法
2.安装方法
【问答16】如何拆卸和安装轿车侧门灯总成？
1.拆卸方法
2.安装方法
【问答17】如何拆卸和安装轿车仪表板储物箱灯总成？
1.拆卸方法
2.安装方法
【问答18】如何拆卸和安装行李箱盖控灯？
1.拆卸方法
2.安装方法
【问答19】如何拆装汽车绳轮式电动玻璃升降器？
【问答20】如何拆卸和安装轿车地板控制台储物箱灯总成？
1.拆卸方法
2.安装方法
【问答21】如何拆卸和安装轿车顶灯和阅读灯总成？
1.拆卸方法
2.安装方法
【问答22】如何安装氙气前照灯？
【问答23】如何拆卸和安装轿车转向信号开关总成？
1.拆卸方法
2.安装方法
【问答24】如何装配汽车起动机？
1.装配顺序
2.几种间隙数据
3.装配时应注意的事项
4.无负荷试验
【问答25】如何拆卸和安装汽车发电机？
1.拆卸方法
2.安装方法
【问答26】汽车空调器的拆卸和安装步骤是怎样的？
1.拆装压缩机传感器
2.拆装空调压缩机继电器
3.拆装空气滤清器
4.拆装膨胀阀
5.拆装高压导线
6.拆装蒸发器芯
7.拆装吸入软管总成
8.空调器压缩机到冷凝器之间排出软管的拆装
9.拆装压缩机
10.拆装冷凝器
11.试机
第6章汽车电器常用名词英汉对照

首页> 图书频道> 工学> 交通运输

TPS54311～TPS54316系列

2025年09月26日

版权

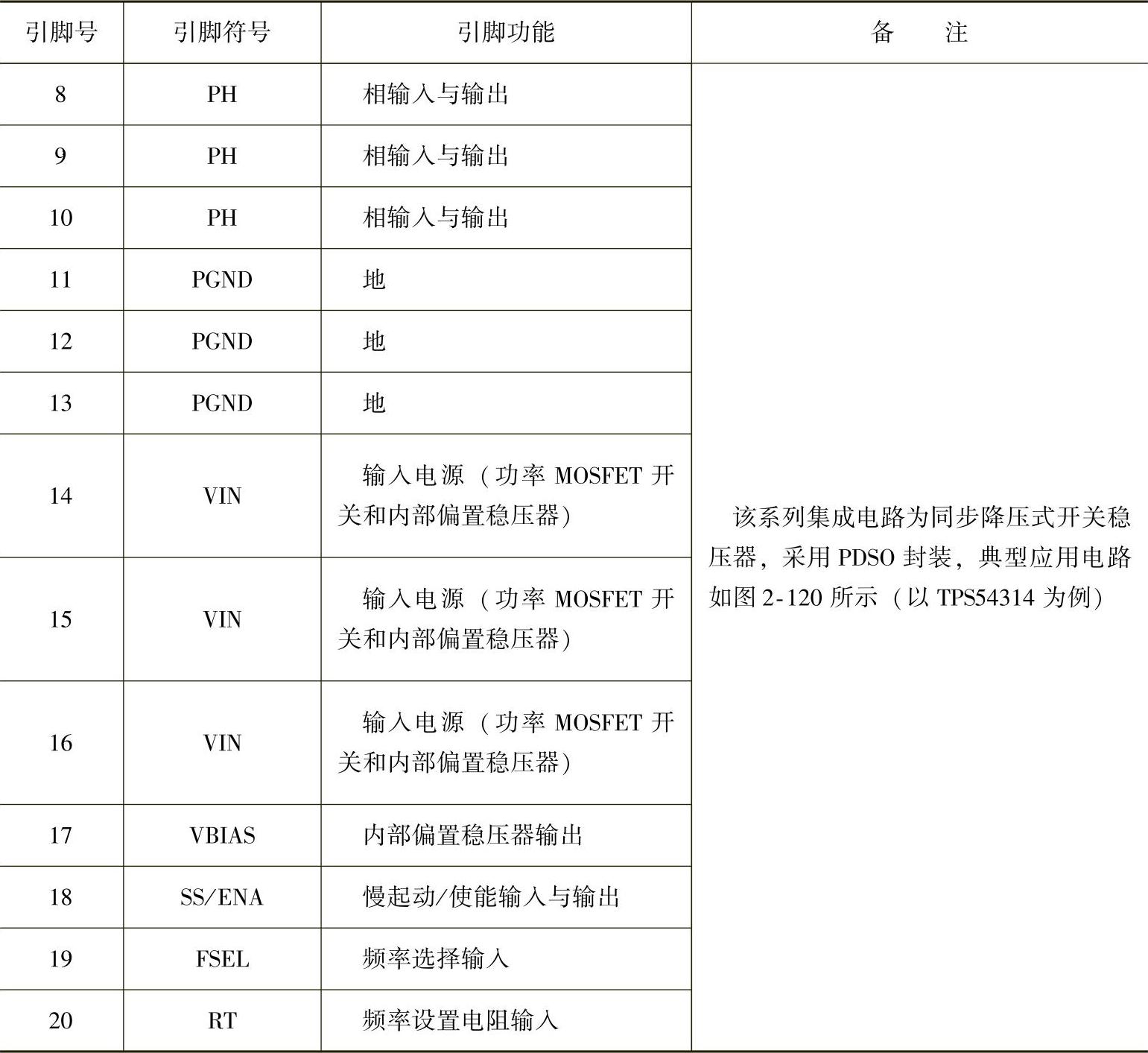

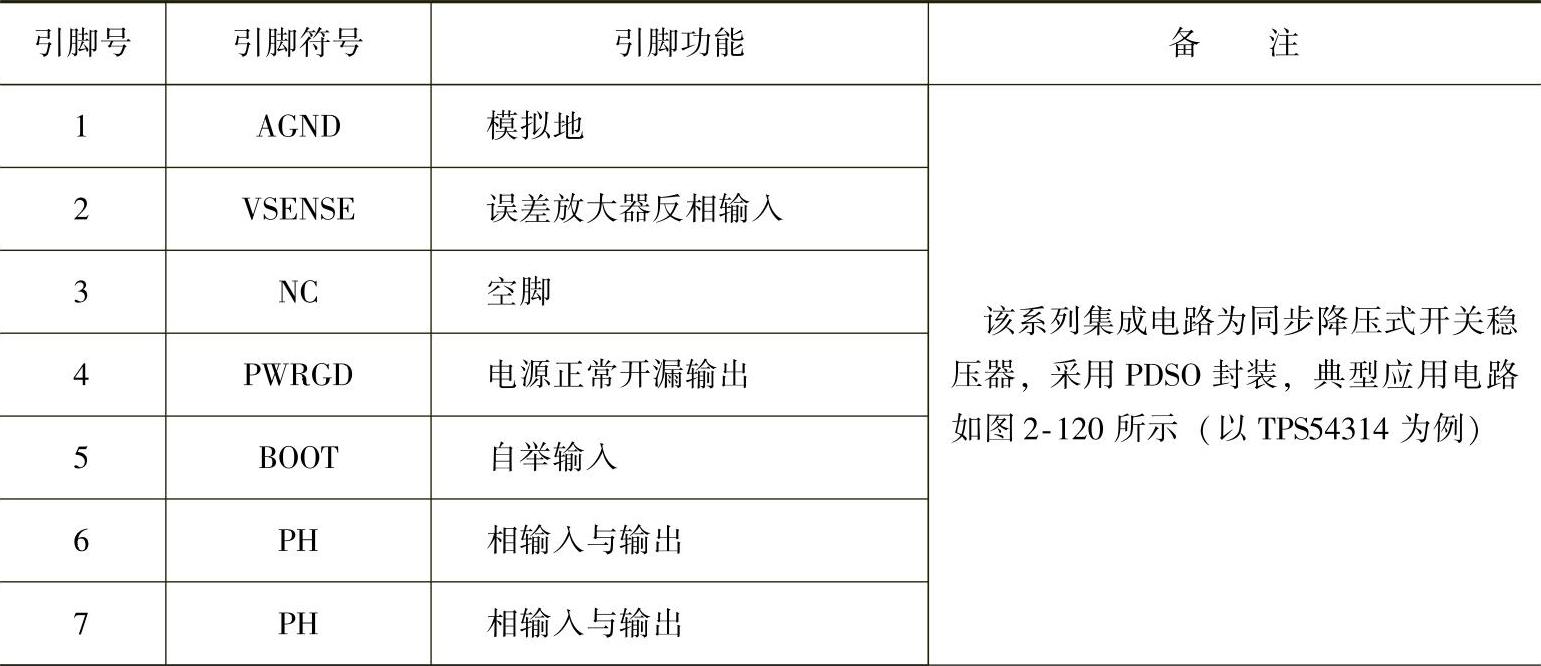

152.TPS54311～TPS54316系列

（续）

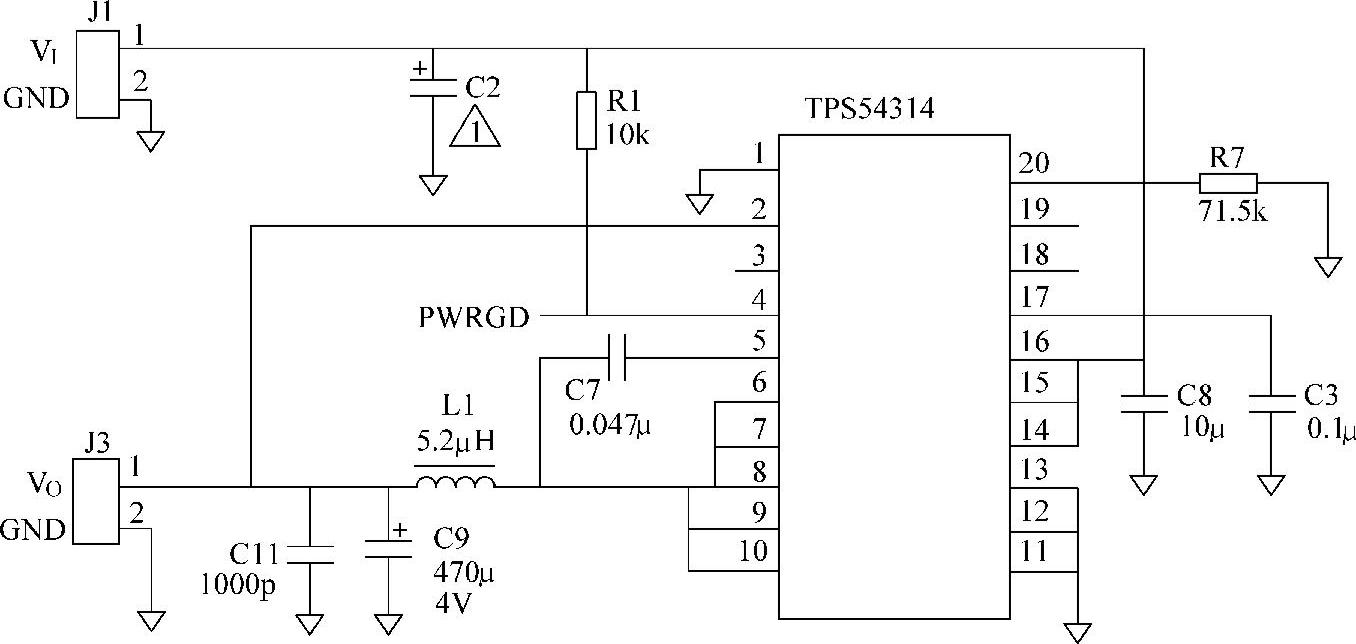

图2-120 TPS54314应用电路
